ჯერ გაიგე. შემდეგ დაამონტაჟე. პრობლემისას — იპოვე მიზეზი.
ერთი საიტი ახალი თანამშრომლისთვის, გამოცდილი ინსტალერისთვის და მენეჯერისთვის. ტექნიკური ინფორმაცია სრულად დარჩა, მაგრამ ახლა სწორი დასაწყისი მარტივად ჩანს.
ისწავლე
რა არის ძრავა, დაკბილული მეტალის ლისტი, დაფა, გაღება/დახურვის ლიმიტები, ფოტოცელი და ძალა.
2დაამონტაჟე
ზუსტად რა ემატება უკვე არსებულ ჭიშკარს და რა თანმიმდევრობით.
3იპოვე პრობლემა
დაიწყე იმით, რასაც ხედავ — მაგალითად: იხსნება, მაგრამ არ იკეტება.
1 ჯერ გაიგე სისტემა — ძალიან მარტივად
ჭიშკარი არის ერთი ჯაჭვი. თუ თითო ნაწილის როლი გესმის, მონტაჟიც და პრობლემის პოვნაც გაცილებით მარტივდება.
მართვის დაფა
იღებს ბრძანებას პულტიდან, ღილაკიდან ან აპიდან და წყვეტს, როდის ამუშაოს ძრავა.
სისტემის „ტვინი“ძრავა
ელექტროენერგიას გარდაქმნის მოძრაობად და ატრიალებს პატარა კბილანას.
სისტემის „კუნთი“დაკბილული მეტალის ლისტი (რეიკა)
ჭიშკარზე დამაგრებული ზოლია. ძრავის კბილანა მას ეჭიდება და ჭიშკარს ასრიალებს.
მოძრაობის გადამცემიგაღება/დახურვის ლიმიტები
დაფას ეუბნება: „აქ უკვე ბოლომდე გაიხსნა“ ან „აქ უკვე ბოლომდე დაიკეტა“.
სად უნდა გაჩერდესფოტოცელი
ორ მხარეს მდგომი „თვალებია“. თუ სხივში ადამიანი ან მანქანაა, დახურვა უნდა შეჩერდეს.
უსაფრთხოების „თვალები“ძალის პარამეტრი
განსაზღვრავს რამდენად ძლიერად აწვება ძრავა. მეტი ძალა უსაფრთხოების გამოსავალი არ არის.
მხოლოდ საჭირო მინიმუმიროგორ გადადის ბრძანება მოძრაობაში

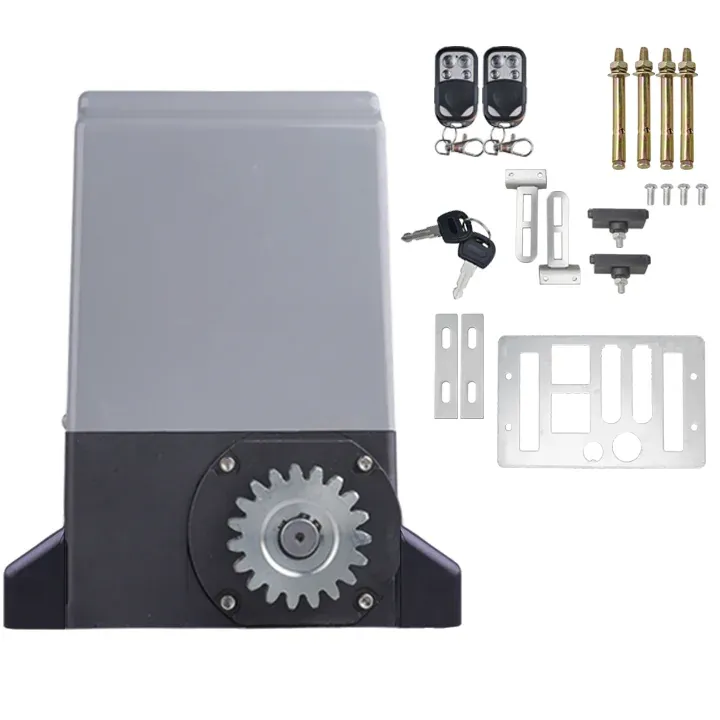

2 კლიენტს ჭიშკარი უკვე აქვს — რას ვამატებთ?
ეს არის სამუშაოს სწორი რიგი. შემდეგ ნაბიჯზე მხოლოდ მაშინ გადადი, როცა მწვანედ დაწერილი პირობა შესრულებულია.
შეამოწმე არსებული ჭიშკარი
რელსი, ბორბლები, სიმძიმე, თავისუფალი ხელის სვლა და ფიზიკური ბოლოები.გადასვლა: ხელით მსუბუქად მოძრაობს თავიდან ბოლომდე.
დააყენე ძრავის ბაზა
მყარი, დონის და წყლისგან დაცული საფუძველი; ძრავა დაკბილული მეტალის ლისტის ხაზის პარალელურად.გადასვლა: ბაზა არ ირხევა და პოზიცია სწორია.
დაამაგრე დაკბილული მეტალის ლისტი
სეგმენტები სწორ ხაზზე, მცირე სამუშაო თავისუფლებით; დაკბილული მეტალის ლისტი ძრავის ლილვს არ აწვება.გადასვლა: მთელ სვლაზე თანაბარი შეხებაა.
დააყენე გაღება/დახურვის ლიმიტები
OPEN და CLOSE წერტილები და ფიზიკური სტოპერები — ორივე საჭიროა.გადასვლა: ხელით სვლისას ორივე ბოლო უსაფრთხოა.
დააყენე ფოტოცელები და კაბელები
„თვალები“ გასწორებულია; კვებისა და სიგნალის კაბელები დაცულ მილშია.გადასვლა: სხივის გაწყვეტა დაფაზე სწორად ჩანს.
შეაერთე დაფა და 230V
PE, N, L, ძრავა, გაღება/დახურვის ლიმიტები, STOP და ფოტოცელი — მხოლოდ კვალიფიციური სპეციალისტის მიერ.გადასვლა: გამორთულზე ყველა კავშირი სქემას ემთხვევა.
შეამოწმე მიმართულება
ჭიშკარი შუაში, მოკლე იმპულსი, STOP მზად. გაასწორე MOTO_DIRECTION და LMT_DIRECTION.გადასვლა: OPEN ხსნის და სწორი გაღება/დახურვის ლიმიტები აჩერებს.
დააყენე ძალა და რბილი გაჩერება
ყველაზე დაბალი სტაბილური ძალა; შემდეგ შეასრულე soft-stop სწავლება ზედამხედველობით.გადასვლა: ორივე მიმართულებით მშვიდად და უსაფრთხოდ მუშაობს.
დაამატე პულტები და Tuya
ჯერ პულტები, შემდეგ სურვილის შემთხვევაში 2.4 GHz Wi‑Fi და Smart Life / Tuya.გადასვლა: ყოველი ავტორიზებული მართვის გზა გამოცდილია.
საბოლოო უსაფრთხოების ტესტი
STOP, ფოტოცელი, გაღებისა და დახურვის ლიმიტები, ავარიული ხელით გახსნა და მომხმარებლის სწავლება.დასრულება: ჩაბარების სია სრულად მონიშნულია.
არასოდეს გამოტოვო
მექანიკური შემოწმება, ფიზიკური სტოპერები, გაღება/დახურვის ლიმიტები, PE დამიწება, მიმართულების მოკლე ტესტი, STOP და უსაფრთხოების საბოლოო ტესტი.
შეიძლება არ ჩაირთოს, თუ კლიენტს არ სჭირდება
Tuya, ავტომატური დახურვა და დამატებითი ნათურა. ავტომატური დახურვა არ ჩაირთოს გამართული ფოტოცელის გარეშე.
0 მთელი პროცესი ერთ სურათში
ჯერ სრულდება მექანიკა და უსაფრთხოება; მხოლოდ შემდეგ — ელექტრობა, მიმართულება, ძალა, პულტი და აპი.

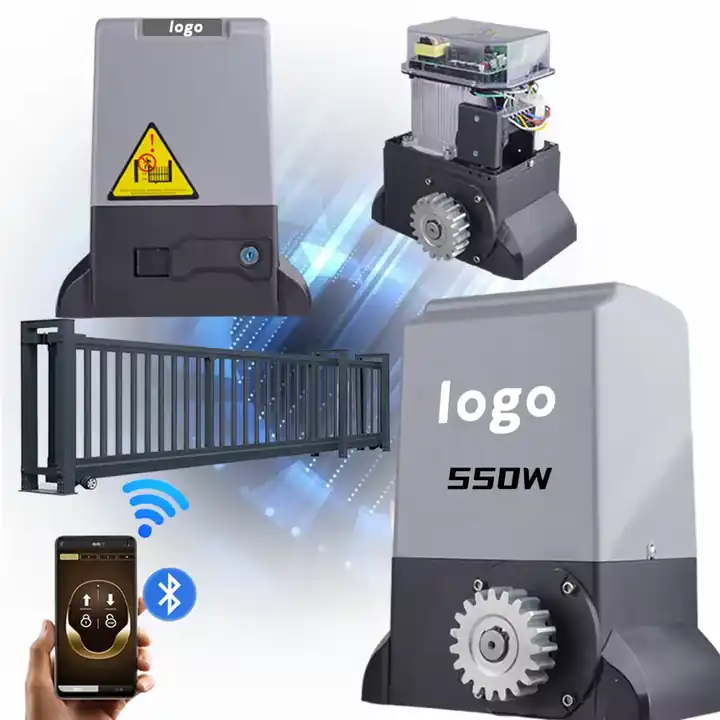

1 მოდელი და ტექნიკური მონაცემები
მართვის დაფის მონიშვნაა FY-ODM-08WF. პროდუქტის ოჯახში სხვადასხვა სიმძლავრის ძრავებია, ამიტომ რეალურ კორპუსზე არსებული ეტიკეტი ყოველთვის მთავარი წყაროა.
ფოტო-ინსტრუქციის ტექნიკური გვერდის მიხედვით.
ძრავის სიჩქარე — 1400 ბრ/წთ.
მოწოდებული ფურცლის მიხედვით.
| პარამეტრი | წყაროში მითითებული დიაპაზონი | რას ვამოწმებთ ადგილზე |
|---|---|---|
| ძრავის სიმძლავრე | 370 / 550 / 750 / 1200 W | კორპუსის ეტიკეტზე ზუსტი ვარიანტი |
| ჭიშკრის შესაბამისი წონა | 400–2000 კგ; ყდაზე 800/1200/1500/2000 კგ მოდელები | კონკრეტული ძრავის დაშვებული მაქსიმუმი და ჭიშკრის რეალური წონა |
| საწყისი დენი | 3 A | დამცავი ავტომატი და კაბელი ელექტრიკოსმა შეარჩიოს |
| ძრავის წმინდა წონა | 12.7–16.7 კგ | მოდელის ეტიკეტი და სამონტაჟო ფირფიტა |

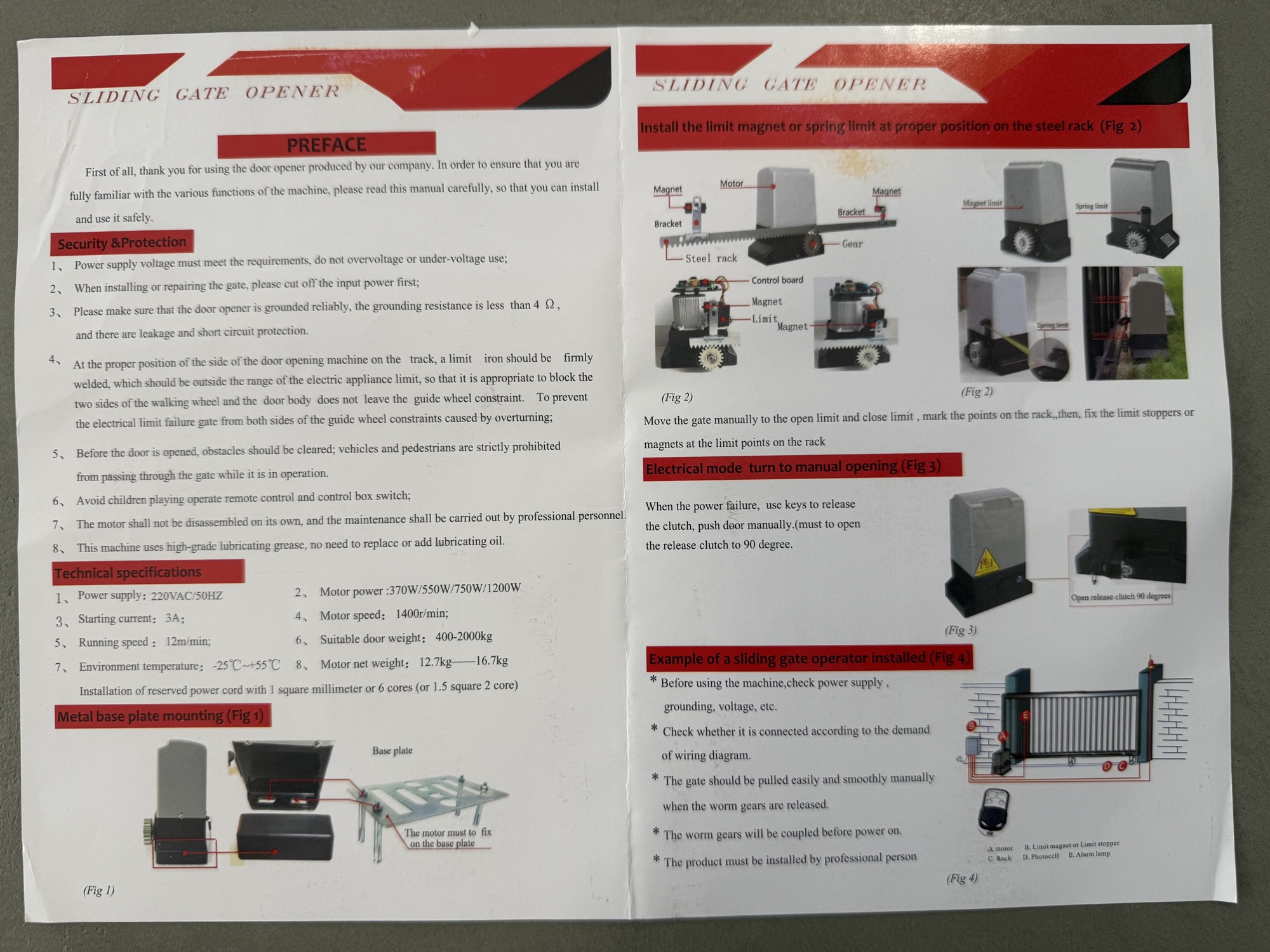

2 უსაფრთხოება — სანამ რამეს შეეხები
ძრავა მოძრაობს მძიმე ჭიშკარს და დაფაზე არის სიცოცხლისთვის საშიში 230V. მონტაჟი და შიდა ელექტრული სამუშაო შეასრულოს კვალიფიციურმა სპეციალისტმა.
აუცილებელია
- სამუშაომდე გამორთე და დაბლოკე მთავარი კვება.
- გამოიყენე გამართული PE დამიწება და შესაბამისი დენგაჟონვის/მოკლე ჩართვის დაცვა.
- მოძრაობის ზონა სრულად გაათავისუფლე ადამიანების, მანქანებისა და ნივთებისგან.
- დააყენე ფიზიკური ბოლო გაჩერებები და გამართული ლიმიტის ჩამრთველები.
- ავტომატური დახურვისას ფოტოცელი პრაქტიკულად აუცილებელი უსაფრთხოების ფენაა.
აკრძალულია
- ღია დაფასთან მუშაობა ჩართული 230V-ით.
- ძალის გაზრდა გაჭედილი ან მძიმე ჭიშკრის „გამოსასწორებლად“.
- გაღება/დახურვის ლიმიტების გარეშე სრული სვლის ტესტი.
- ბავშვისთვის პულტის ან აპის მიცემა.
- მოძრავ ჭიშკარში გავლა ან მანქანით გავლა.
3 ჭიშკრისა და ადგილის მომზადება
ავტომატიკა ვერ გამოასწორებს მექანიკურად ცუდ ჭიშკარს. გათიშულ/ხელის რეჟიმში ჭიშკარი უნდა მოძრაობდეს მსუბუქად, თანაბრად და გადახრის გარეშე.
- შეამოწმე რელსი, ბორბლები, ჭიშკრის ვერტიკალი და გვერდითი დამჭერები.
- ხელით გაატარე ჭიშკარი თავიდან ბოლომდე — არ უნდა იჭედებოდეს.
- განსაზღვრე გახსნისა და დახურვის მყარი მექანიკური ბოლოები.
- მოამზადე მყარი, დონის საფუძველი და წყლის დრენაჟი.
- კვებისა და სიგნალის კაბელები გაატარე დაცულ მილში; მღრღნელისა და ბასრი კიდეებისგან დაიცავი.
4 ძრავა, დაკბილული მეტალის ლისტი და გაღება/დახურვის ლიმიტები
ძრავა მყარად მაგრდება ბაზის ფირფიტაზე; დაკბილული მეტალის ლისტი უნდა მიჰყვებოდეს ჭიშკარს სწორ ხაზზე და არ უნდა აწვებოდეს მუდმივად ძრავის კბილანას.
- გადაიყვანე ძრავა ხელის რეჟიმში.
- დაამაგრე ძრავა ბაზის ფირფიტაზე, დაკბილული მეტალის ლისტის ხაზის პარალელურად.
- დაკბილული მეტალის ლისტის პირველი ნაწილი მოარგე კბილანას და ეტაპობრივად დაამაგრე ჭიშკარზე.
- მთელ სიგრძეზე დატოვე მცირე სამუშაო თავისუფლება; დაკბილულმა მეტალის ლისტმა ძრავის ლილვი არ უნდა აწიოს.
- ხელით გაატარე ჭიშკარი სრულ სვლაზე და შეამოწმე თანაბარი შეხება.
- გახსნისა და დახურვის წერტილებში დაამაგრე კონკრეტული ძრავის შესაბამისი გაღება/დახურვის მაგნიტური ან ზამბარიანი ლიმიტები.
5 დენის გათიშვისას ხელით გახსნა
ავარიული გასაღები ათავისუფლებს კლაჩს/რედუქტორს, რათა ჭიშკარი ხელით გადაადგილდეს.
- გამორთე მთავარი ელექტრული კვება.
- ჩასვი ავარიული გასაღები და გახსენი კლაჩის საფარი.
- წყაროს სურათის მიხედვით, გამათავისუფლებელი მექანიზმი დაახლოებით 90°-ით გახსენი.
- ნელა გაასრიალე ჭიშკარი ხელით; ხელი არ მოათავსო დაკბილულ მეტალის ლისტსა და კბილანას შორის.
- ავტომატურ რეჟიმში დაბრუნებამდე ჩაკეტე კლაჩი და დარწმუნდი, რომ გადაცემა ისევ ჩართულია.
- მხოლოდ ამის შემდეგ ჩართე კვება და მცირე სვლის ტესტი გააკეთე.
6 230V კვება და გაყვანილობის საზღვარი
ეს თავი გეხმარება ტერმინალების ამოცნობაში — არა ღია, ჩართულ დაფაზე სამუშაოდ. ყველა კაბელი ერთდება სრულად გამორთულ კვებაზე.
მთავარი კვება J1
- PE — დამცავი დამიწება
- N — ნეიტრალი
- L — ფაზა / Live
შეამოწმე, რომ რეალური ძრავისა და დაფის ეტიკეტი 220–230V ვერსიას ეკუთვნის.
მაღალი ძაბვის სხვა წერტილები
- MOTO1 / COM / MOTO2 — ძრავის ხვეულები
- LIGHT — სასიგნალო ნათურის გამოსავალი. მისი ძაბვა, მაქსიმალური სიმძლავრე და შეერთების წესი გადაამოწმე უშუალოდ დაფის ეტიკეტზე ან ზუსტად დამთხვეულ სქემაში.

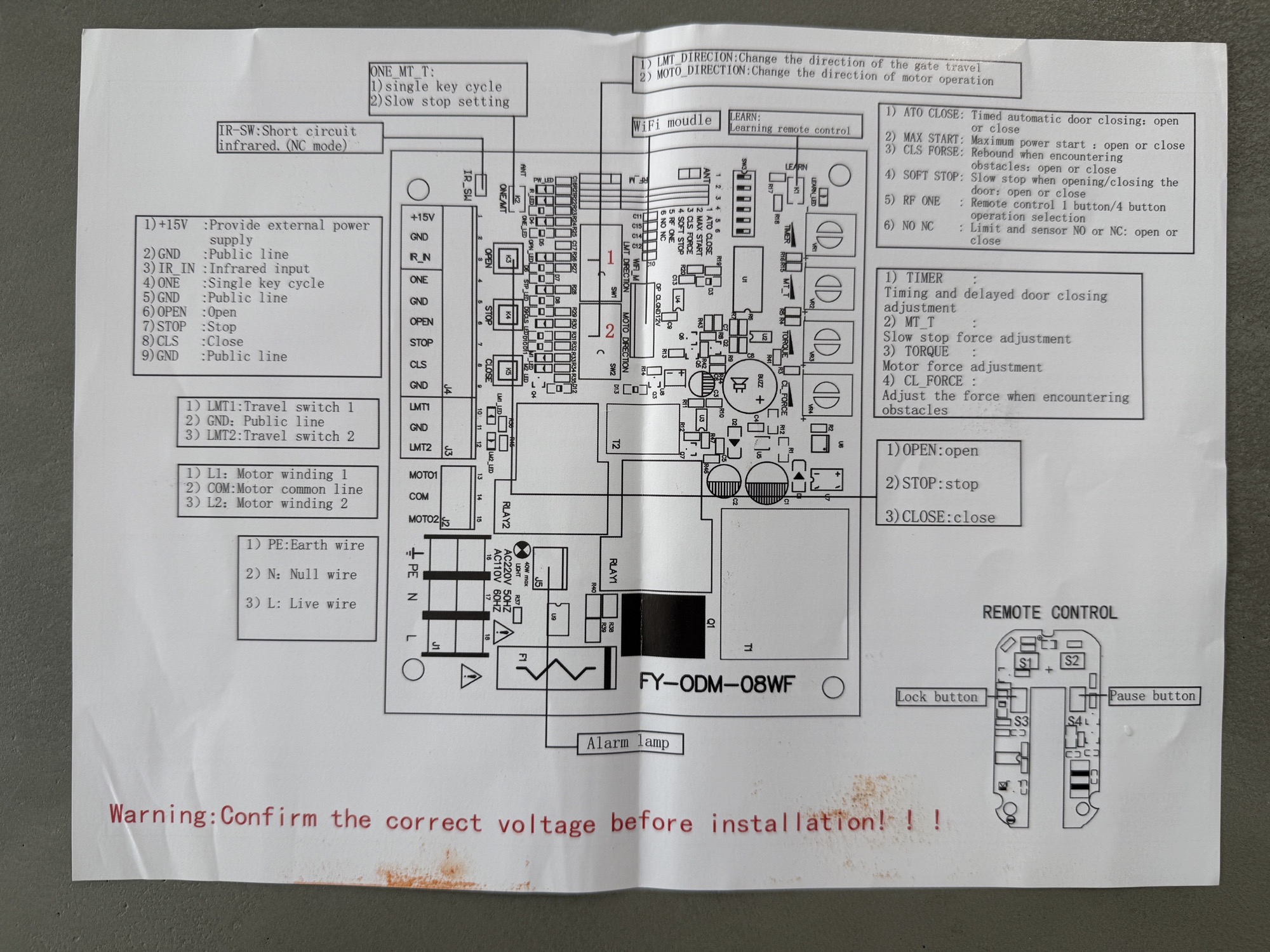

7 FY-ODM-08WF დაფის ტერმინალები
ტერმინალის ზუსტი ნომერი და წარწერა შეადარე უშუალოდ დაფას. ქვემოთ მოცემულია მოწოდებულ სქემაზე ნაჩვენები რუკა.
| № | წარწერა | დანიშნულება |
|---|---|---|
| 1 | +15V | აქსესუარის 15V კვების გამოსავალი |
| 2 | GND | საერთო დაბალი ძაბვის ხაზი |
| 3 | IR_IN | ფოტოცელის/ინფრაწითელი მიმღების სიგნალი |
| 4–5 | ONE + GND | ერთი ღილაკის ციკლი: გახსნა → გაჩერება → დახურვა → გაჩერება |
| 6–9 | OPEN / STOP / CLS / GND | ცალკე გახსნის, გაჩერებისა და დახურვის ღილაკები |
| 10–12 | LMT1 / GND / LMT2 | გახსნისა და დახურვის ლიმიტის სენსორები |
| 13–15 | MOTO1 / COM / MOTO2 | ძრავის ორი მიმართულების ხვეულები და საერთო |
| 16–18 | PE / N / L | დამიწება, ნეიტრალი და ფაზა |
8 მიმართულება და პირველი სატესტო სვლა
პირველი ტესტი გააკეთე ჭიშკრის შუა პოზიციიდან და მოკლე მოძრაობებით. ასე STOP-ისთვის ორივე მხარეს გაქვს ადგილი.
- მექანიკა, კლაჩი, გაღება/დახურვის ლიმიტები, ფოტოცელი და დამიწება კიდევ ერთხელ შეამოწმე.
- ხელით მიიყვანე ჭიშკარი დაახლოებით შუა პოზიციაში და ჩართე კლაჩი.
- გაათავისუფლე მოძრაობის სრული ზონა და ერთი ადამიანი დატოვე STOP-თან.
- მოკლედ დააჭირე OPEN-ს. თუ ჭიშკარი დახურვისკენ მიდის, STOP → კვება OFF → შეცვალე MOTO_DIRECTION.
- შეამოწმე გახსნის ლიმიტი. თუ სენსორი პირიქითაა აღქმული, შეცვალე LMT_DIRECTION — ძრავის სადენები თვითნებურად არ გადააადგილო.
- იგივე გაიმეორე CLOSE-ზე და დახურვის ლიმიტზე.
- მხოლოდ ორივე სწორი მიმართულებისა და ლიმიტის შემდეგ გააკეთე სრული სვლა.

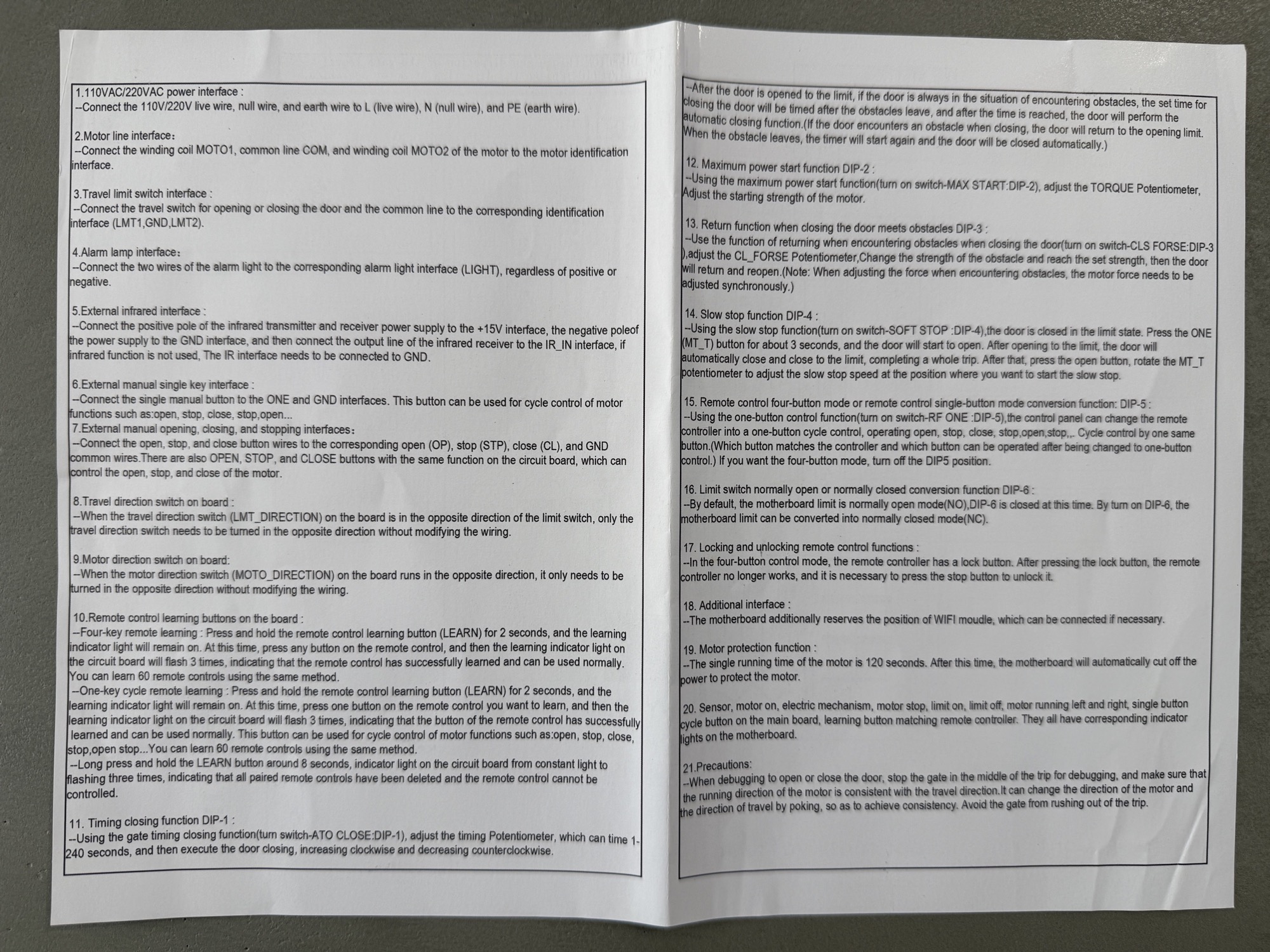

9 DIP 1–6 — რას რთავს თითოეული
წითელი DIP ბლოკი ფუნქციებს რთავს/თიშავს. წყაროს თანმხლებ აღწერაში ON არის აწეული პოზიცია, თუმცა გადართვამდე თავად დაფაზე მონიშვნა გადაამოწმე.
| DIP | წარწერა | ჩართულზე რას აკეთებს | დაწყების არჩევანი |
|---|---|---|---|
| 1 | ATO CLOSE | გახსნის შემდეგ TIMER-ის დროით ავტომატურად ხურავს | OFF, სანამ ფოტოცელი და ძალა სრულად არ შემოწმდება |
| 2 | MAX START | დაწყებისას მაქსიმალურ ძალას აძლევს | OFF/რბილი დაწყება, თუ ჭიშკარი თავისუფლად მოძრაობს |
| 3 | CLS FORSE | დახურვისას დაბრკოლებაზე აჩერებს და უკან ხსნის | ON და ადგილზე უსაფრთხოდ დაკალიბრება |
| 4 | SOFT STOP | ბოლო წერტილთან ნელა და რბილად აჩერებს | მხოლოდ სწორი გაღება/დახურვის ლიმიტებისა და სვლის შემდეგ |
| 5 | RF ONE | პულტს ერთღილაკიან ციკლურ რეჟიმში ამუშავებს | მომხმარებლის შეთანხმებული რეჟიმი |
| 6 | NO NC | ლიმიტის/სენსორის NO ან NC ლოგიკას ცვლის | რეალური სენსორის ტიპის მიხედვით |
10 TIMER, ძალა და რბილი გაჩერება
ოთხი პოტენციომეტრი არ არის „რაც მეტი, მით უკეთესი“. მიზანია სტაბილური მოძრაობა ყველაზე დაბალი უსაფრთხო ძალით.
| მარეგულირებელი | რას ცვლის | პრინციპი |
|---|---|---|
| TIMER | ავტომატური დახურვის დაყოვნება, წყაროს მიხედვით 1–240 წამი | საათის ისრით იზრდება; გამოიყენე მხოლოდ DIP1-თან |
| MT_T | რბილი გაჩერებისას ძრავის ძალა/სიჩქარე | პატარა ნაბიჯით მოარგე, რომ ძრავა არ გაჩერდეს ნაადრევად |
| TORQUE | ნორმალური მოძრაობის ძრავის ძალა | დაიწყე დაბლიდან; მძიმე სვლა ჯერ მექანიკურად გაასწორე |
| CL_FORCE | რა წინააღმდეგობაზე გაჩერდეს და გაიხსნას დახურვისას | გამოსცადე უსაფრთხო სატესტო ობიექტით და ფოტოცელთან ერთად |
რბილი გაჩერების სწავლება
- ჯერ დაადასტურე OPEN/CLOSE მიმართულება და გაღებისა და დახურვის ლიმიტები.
- ჩართე SOFT STOP — DIP4.
- ზონა სრულად გაათავისუფლე; პროცესი ჭიშკარს ავტომატურად ამოძრავებს.
- დააჭირე და დაახლოებით 3 წამით გეჭიროს ONE/MT_T.
- დაფა განსაზღვრავს სრულ გახსნას, შემდეგ სრულ დახურვას; ეტაპებს ხმოვანი სიგნალი ადასტურებს.
- MT_T მცირე ნაბიჯით მოარგე და ორივე მიმართულებით ხელახლა გამოცადე.
11 პულტის დამატება, რეჟიმი და წაშლა
დაფა წყაროს მიხედვით მაქსიმუმ 60 პულტს იმახსოვრებს. დაკარგული პულტისას ყველა პულტის წაშლა და მოქმედების თავიდან სწავლება ყველაზე უსაფრთხო გზაა.
პულტის დამატება
- დააჭირე LEARN-ს დაახლოებით 2 წამით.
- როცა სასწავლო LED აინთება, დააჭირე სასურველ პულტის ღილაკს.
- დაფის LED-ის 3 აციმციმება ნიშნავს წარმატებულ დამატებას.
- OPEN, STOP და CLOSE ადგილზე გამოცადე.
ყველა პულტის წაშლა
- გეჭიროს LEARN დაახლოებით 8 წამი.
- დაელოდე, სანამ მუდმივი ნათება 3 აციმციმებად შეიცვლება.
- ყველა ძველი პულტი წაიშლება.
- მოქმედი პულტები თავიდან დაამატე.

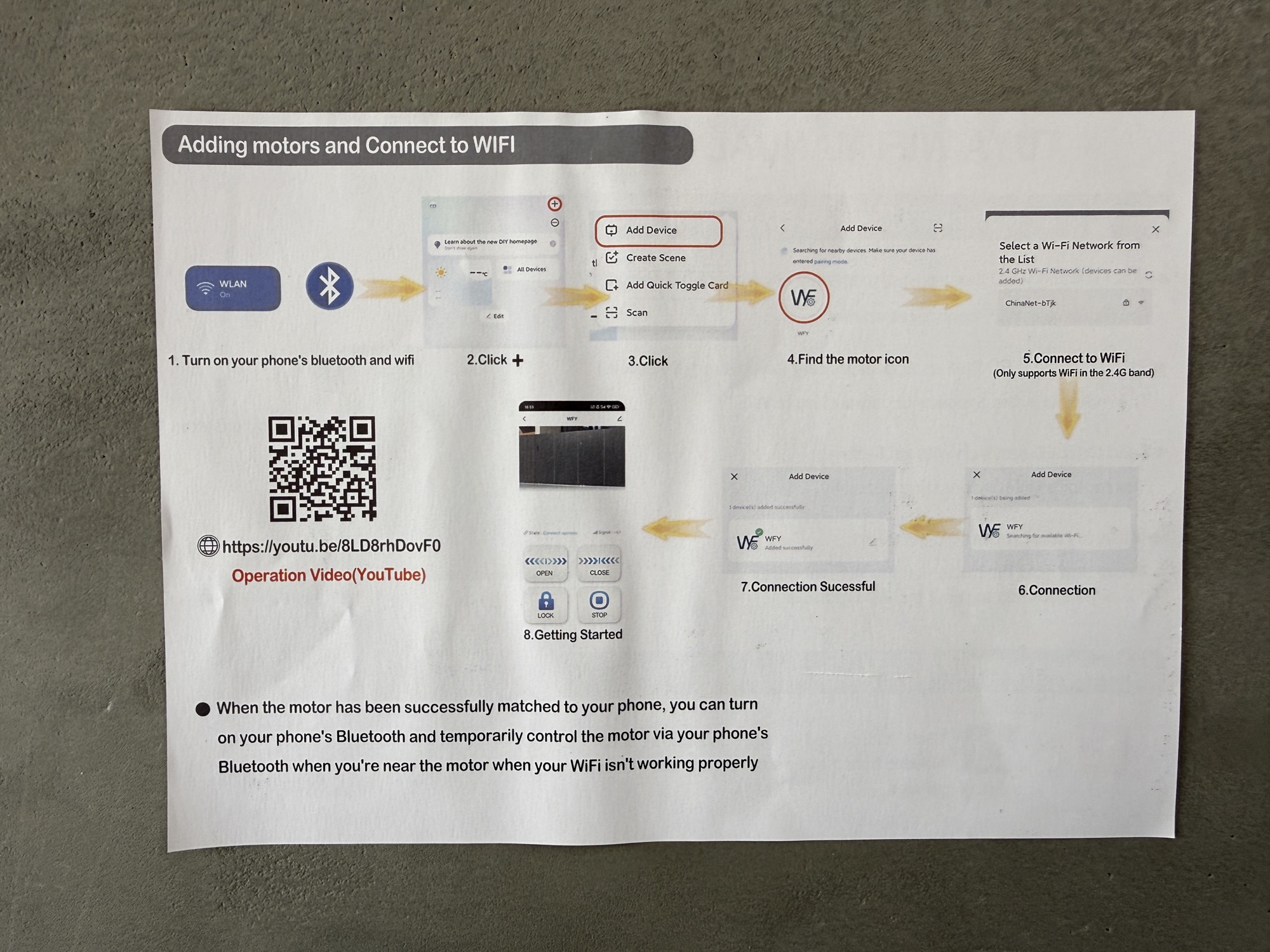

12 Tuya / Smart Life ტელეფონზე
მოდული ემატება მხოლოდ 2.4 GHz Wi‑Fi-ზე. ტელეფონში ჩართული უნდა იყოს Wi‑Fi და Bluetooth; აპს მიეცი საჭირო Nearby/Location უფლებები.
- დააყენე ოფიციალური Smart Life ან Tuya Smart აპი და შედი ანგარიშში.
- ტელეფონი შეაერთე იმ 2.4 GHz ქსელზე, რომელზეც ძრავა უნდა იმუშაოს; ჩართე Bluetooth.
- თუ მოდული pairing რეჟიმში არ არის, მის ღილაკს დაახლოებით 8 წამით დააჭირე.
- აპში დააჭირე + → Add Device. დაელოდე ახლომდებარე ძრავის/WFY ხატულას; საჭიროებისას გამოიყენე ხელით დამატება.
- შეიყვანე 2.4 GHz Wi‑Fi-ის პაროლი და დაელოდე Connection Successful-ს.
- დაარქვი მოწყობილობას ობიექტის გასაგები სახელი.
- ჭიშკართან მდგომ მეორე ადამიანთან ერთად გამოცადე OPEN, STOP, CLOSE და მდგომარეობის ჩვენება.
- შემდეგ Wi‑Fi გამორთე ტელეფონზე და მობილური ინტერნეტით დისტანციური მართვაც გამოცადე.

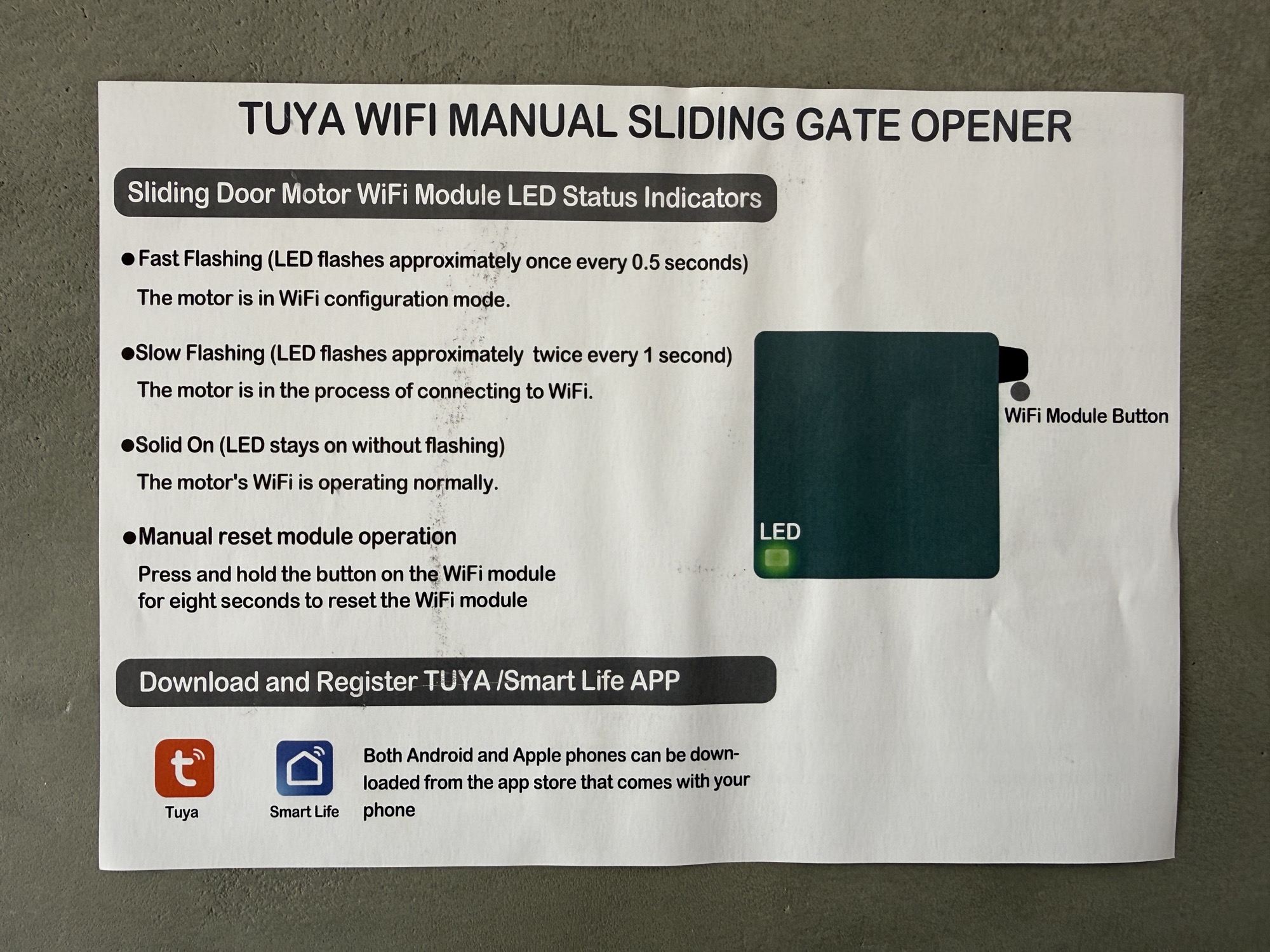

| მოდულის LED | წყაროს მნიშვნელობა | რას აკეთებ |
|---|---|---|
| სწრაფად ციმციმებს | Wi‑Fi კონფიგურაციის რეჟიმი | აპიდან დაიწყე დამატება |
| ნელა ციმციმებს | Wi‑Fi-სთან დაკავშირების პროცესია | დაელოდე; გადაამოწმე 2.4 GHz და პაროლი |
| მუდმივად ანთია | Wi‑Fi ნორმალურად მუშაობს | აპში გამოცადე მართვა |
13 ფოტოცელი, ნათურა და გარე ღილაკები
აქსესუარები ჯერ იცავს ადამიანს და მანქანას, შემდეგ ზრდის კომფორტს.
ფოტოცელი
- კვება: +15V და GND.
- მიმღების სიგნალი: IR_IN.
- მიმღები მოარიდე პირდაპირ ძლიერ მზეს.
- დახურვისას სხივის გადაკვეთის ტესტზე ჭიშკარი უნდა გაჩერდეს/გაიხსნას.
- DIP6 NO/NC უნდა ემთხვეოდეს სენსორის რეალურ ლოგიკას.
სასიგნალო ნათურა
- ერთდება LIGHT გამოსავალზე.
- მისი ძაბვა, მაქსიმალური სიმძლავრე, პოლარობა და შეერთების წესი გადაამოწმე უშუალოდ დაფის ეტიკეტზე ან ზუსტად დამთხვეულ სქემაში.
ერთი გარე ღილაკი
ONE + GND — ციკლი: გახსნა → გაჩერება → დახურვა → გაჩერება.
სამი გარე ღილაკი
OPEN / STOP / CLS + GND — თითო მოქმედებას ცალკე ღილაკი აქვს.
14 ყოველდღიური მართვა
მომხმარებელს ყოველდღიურად მხოლოდ სამი მოქმედება სჭირდება — გახსნა, გაჩერება და დახურვა — მაგრამ ვიზუალური კონტროლი ყოველთვის აუცილებელია.
დაადასტურე, რომ სვლის ზონა თავისუფალია.
ეჭვისას ჯერ გააჩერე; მიზეზი შემდეგ მოძებნე.
არ გაიარო მოძრავ ჭიშკარში.
- აპიდან ან პულტიდან ბრძანების გაცემისას ჭიშკარი თვალით უნდა ჩანდეს, თუ უსაფრთხოება სხვა გზით არ არის სრულად უზრუნველყოფილი.
- არ მისცე ბრძანებები სწრაფად ზედიზედ; დაელოდე ძრავის რეაქციას.
- ავტომატური დახურვის დრო კლიენტთან შეთანხმებული და ფოტოცელით დაცული უნდა იყოს.
- დაკარგული ტელეფონის ან თანამშრომლის წასვლისას გააუქმე Tuya გაზიარება; დაკარგული პულტისას თავიდან ისწავლე მოქმედი პულტები.
15 მოვლა
სუფთა რელსი და გამართული უსაფრთხოების მოწყობილობები ძრავას ზედმეტი ძალისგან იცავს.
| სიხშირე | რა მოწმდება | მიღების კრიტერიუმი |
|---|---|---|
| ყოველკვირა | რელსი, დაკბილული მეტალის ლისტი, ხილული დაბრკოლება და უცნაური ხმა | სუფთა სვლა, ხახუნისა და დარტყმის გარეშე |
| ყოველთვე | ფოტოცელი, STOP, გაღებისა და დახურვის ლიმიტები და ავარიული გასაღები | ყველა რეაგირებს პირველივე ტესტზე |
| ზამთარში | ყინული/თოვლი რელსზე, დაკბილულ მეტალის ლისტსა და კბილანაზე | მოძრაობის გზა სრულად გაწმენდილია |
| ყოველ 6 თვეში | დაბრკოლების ძალა, ლიმიტის სამაგრები, ფოტოცელი და დამაგრება | ინსტალერის ხელახალი უსაფრთხოების ტესტი |
| ცვლილებისას | პულტები და Tuya გაზიარებები | წვდომა მხოლოდ მოქმედ მომხმარებლებს აქვთ |

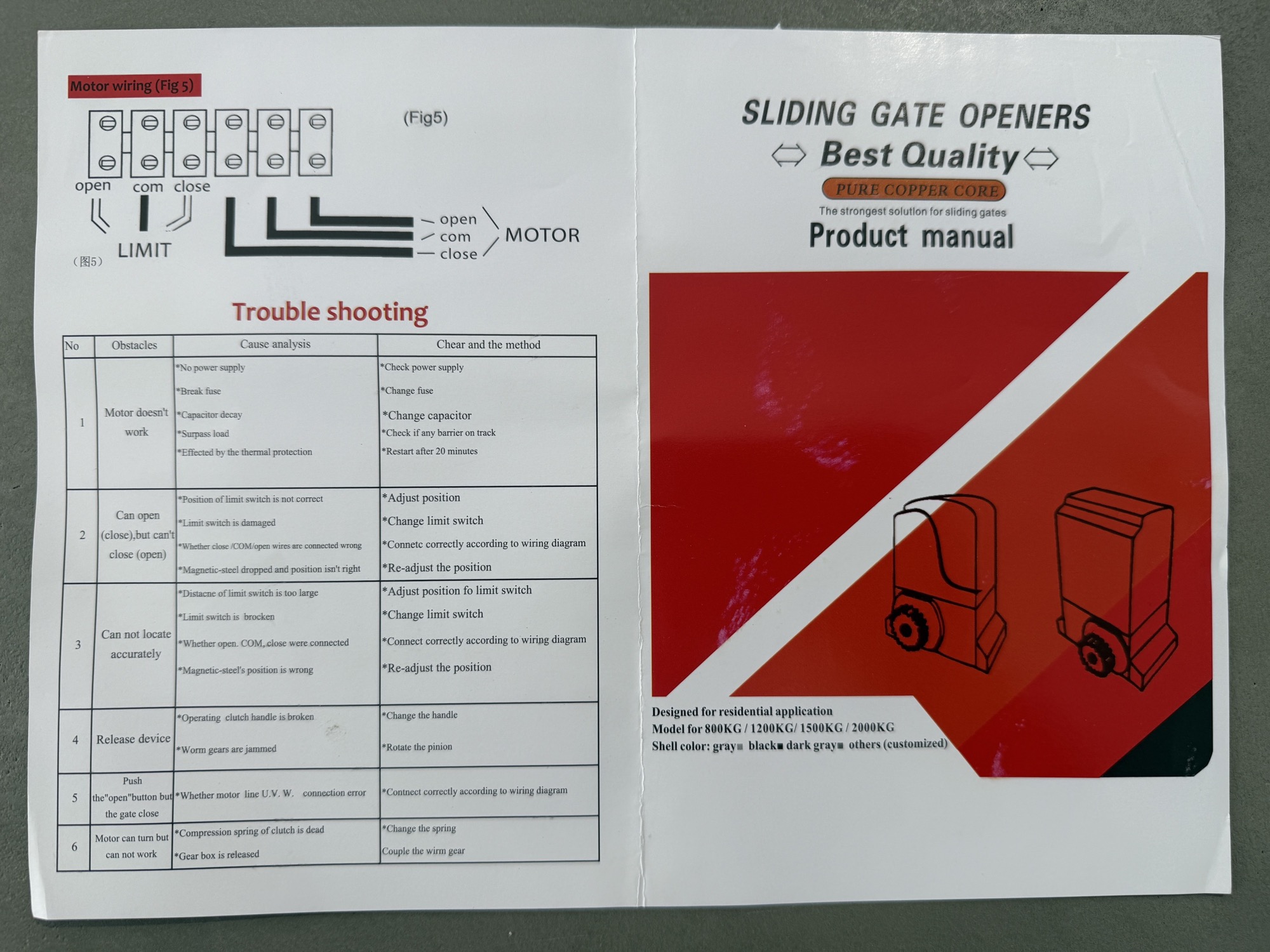

3 იპოვე პრობლემა — დაიწყე სიმპტომით
ჯერ ზუსტად აღწერე რას აკეთებს ჭიშკარი. შემდეგ მიჰყევი მხოლოდ შესაბამის გზას. შემთხვევითი DIP-ის, სადენის ან ძალის შეცვლა პრობლემას მალავს და ახალ რისკს ქმნის.
ჭიშკარი იხსნება, მაგრამ არ იკეტება
- გაათავისუფლე ჭიშკრის გზა და გაწმინდე ორივე ფოტოცელი.
- ნახე ფოტოცელის ინდიკატორი იცვლება თუ არა სხივის გადაკვეთისას.
- შეამოწმე CLOSE ლიმიტის სამაგრი ხომ არ დგას სენსორთან არასწორად.
- ხელის რეჟიმში გამოცადე, დახურვის მხარეს ჭიშკარი ხომ არ მძიმდება.
- არ გადააბა უსაფრთხოების შესასვლელი და არ გაზარდო ძალა პრობლემის დასამალად.
საერთოდ არ რეაგირებს — არც ხმა, არც მოძრაობა
- დარწმუნდი, რომ ავარიული კლაჩი ისევ ჩაკეტილია.
- თუ ძრავა ცოტა ხნის წინ ბევრს მუშაობდა, გაგრილებისთვის დაელოდე დაახლოებით 20 წუთს.
- თუ დაცვა ხელახლა ითიშება ან დამწვრის სუნია, კვება გამორთე და აღარ გამოცადო.
ძრავა მუშაობს, მაგრამ ჭიშკარი არ მოძრაობს
- STOP და მთავარი კვება OFF.
- შეამოწმე ავარიული კლაჩი/რედუქტორი ჩართულია თუ არა.
- ნახე დაკბილულ მეტალის ლისტს ეჭიდება თუ არა და კბილები ხომ არ არის დაზიანებული.
- ხელით შეამოწმე რელსი და ბორბლები.
ჭიშკარი ბოლომდე მისვლამდე ჩერდება
- ხელის რეჟიმში გაატარე იგივე მონაკვეთი.
- ნახე ლიმიტის მაგნიტი ან ზამბარა ხომ არ იწვევს ნაადრევ სიგნალს.
- თუ მექანიკა მძიმეა, ჯერ მექანიკა შეაკეთე — TORQUE-ს ნუ მოუმატებ.
პულტი მუშაობს, მაგრამ Tuya / Smart Life — არა
- ეს ნიშნავს, რომ ძირითადი ძრავა და დაფა სავარაუდოდ მუშაობს; პრობლემა Wi‑Fi მოდულის მხარეს მოძებნე.
- ტელეფონში ჩართე Bluetooth და დაუკავშირდი 2.4 GHz Wi‑Fi-ს.
- Wi‑Fi მოდულის ღილაკს დაახლოებით 8 წამი დააჭირე pairing/reset რეჟიმისთვის.
- ხელახლა დაამატე მოწყობილობა და როუტერთან ახლოს გამოცადე.
16 ტექნიკური პრობლემების სრული ცხრილი
| რას ხედავ | სავარაუდო მიზეზი | უსაფრთხო შემდეგი ნაბიჯი |
|---|---|---|
| საერთოდ არ რეაგირებს | კვება, ავტომატი, დამცველი | გამორთულზე ვიზუალური შემოწმება; ძაბვა შეამოწმოს ელექტრიკოსმა |
| ძრავა არ იწყებს | კონდენსატორი, გადატვირთვა, თერმული დაცვა | ხელით შეამოწმე თავისუფალი სვლა; გაგრილებისთვის დაელოდე დაახლოებით 20 წუთს |
| მხოლოდ ერთ მიმართულებით მიდის | ლიმიტის პოზიცია/დაზიანება ან MOTO/COM სადენები | STOP; შეამოწმე LED, ლიმიტი და სქემა გამორთულ კვებაზე |
| ზუსტ ადგილზე არ ჩერდება | ლიმიტი შორსაა, დაზიანებულია ან არასწორ სიმაღლეზეა | ხელის რეჟიმში გაასწორე მაგნიტი/ზამბარა და ხელახლა გამოცადე |
| ძრავა ტრიალებს, ჭიშკარი არა | კლაჩი გახსნილია ან გადაცემა არ არის ჩართული | კვება OFF; ჩაკეტე კლაჩი და შეამოწმე დაკბილული მეტალის ლისტი და ძრავის კბილანა |
| პულტზე არაფერი ხდება | ბატარეა, პულტი არ არის ნასწავლი ან დაბლოკილია | შეცვალე ელემენტი; განბლოკე და თავიდან დაამატე |
| Tuya ვერ ემატება | 5 GHz, არასწორი პაროლი, pairing რეჟიმი ან სუსტი სიგნალი | 2.4 GHz, Bluetooth ON, 8-წამიანი reset და როუტერთან ახლოს გამეორება |
| 120 წამში ითიშება | დაფის ერთჯერადი სვლის დაცვა | შეამოწმე სვლის დრო, გაჭედვა, გაღება/დახურვის ლიმიტები და ჭიშკრის სიგრძე |
17 ობიექტის ჩაბარების საკონტროლო სია
მონიშნე თითოეული პუნქტი ინსტალერთან და მომხმარებელთან ერთად. მონიშვნები ინახება მხოლოდ ამ ბრაუზერში.
+ რეალური შემთხვევების ცოდნის ბაზა
ზოგადი ინსტრუქცია დასაწყისია. Smart Door-ის ყველაზე ღირებული ცოდნა იქმნება მაშინ, როცა ადგილზე ნაპოვნ რეალურ პრობლემას მოკლედ, ერთნაირი ფორმით ვინახავთ.
ერთი პრობლემა = ერთი შემთხვევის ბარათი
რას ხედავდა კლიენტი?2. პირობები
როდის და რა დროს ხდებოდა?3. მიზეზი
რა დადასტურდა ტესტით?4. გამოსწორება
ზუსტად რა შეიცვალა?5. შემოწმება
რით დადასტურდა შედეგი?6. ფოტო/ვიდეო
რომელი დეტალია ნაჩვენები?7. მოდელი
ძრავა, დაფა და რევიზია8. თარიღი/ინსტალერი
ვინ და როდის გააკეთა?
დაკოპირებული ტექსტი ჩასვი Egee-ის შესაბამის Case/Task ჩანაწერში. ამ საიტზე მხოლოდ გადამოწმებული, განმეორებადი შემთხვევები ემატება — კლიენტის პირადი მონაცემების გარეშე.
მაგალითი — სასწავლო, არა რეალური ობიექტი
სიმპტომი: ჭიშკარი იხსნება, CLOSE-ზე იწყებს მოძრაობას და მაშინვე ისევ იხსნება.
შემოწმების რიგი: სხივში დაბრკოლება → ფოტოცელის გასწორება/სისუფთავე → NO/NC ლოგიკა → ხელის რეჟიმში მძიმე მონაკვეთი → CL_FORCE.
დასრულების მტკიცებულება: ფოტოცელის გადაკვეთისას უსაფრთხოდ ბრუნდება, თავისუფალ სხივზე კი სამჯერ სრულად იკეტება.
i წყაროები და ვერსიის საზღვარი
სახელმძღვანელო პირველ რიგში ეფუძნება მომხმარებლის მოწოდებულ ექვს ფოტო-ფურცელს. დაფის ტერმინალები და ფუნქციები გადამოწმდა იგივე FY-ODM-08WF დაფის უფრო სრულ ტექნიკურ დოკუმენტთან.
- FY-ODM-08WF-ის შემცველი სრიალა ჭიშკრის ტექნიკური სახელმძღვანელო
- Tuya Help — მოწყობილობის დამატება Smart Life / Tuya აპში
- Tuya Help — 2.4 GHz Wi‑Fi კონფიგურაცია
- წყაროს QR-კოდში მითითებული operation video
