IP Villa ვიდეო დომოფონი — ინსტალაციის სრული გზამკვლევი

ეს დოკუმენტი აწყობილია ორიგინალი ინსტრუქციიდან 【1.21】IP Villa User Manual. ყველა სქემა და ეკრანის სურათი აღებულია იმავე ფაილიდან. თანმიმდევრობა ისეა აწყობილი, როგორც რეალურად კეთდება სამუშაო: ჯერ მომზადება, მერე კაბელი, მერე საკეტი, ბოლოს — პროგრამირება.

IP / TCP-IP სისტემა CAT5 / CAT6 კაბელი მაქს. 2 პანელი + 4 მონიტორი Tuya / Smart Life ინჟინრის კოდი: 123456

დახმარება გჭირდებათ? Smart Door დაგეხმარებათ მონტაჟში, გამართვასა და საგარანტიო მომსახურებაში.

დარეკეთ032 219 55 59

ვებსაიტიsmartdoor.ge

FacebookSmart Door Georgia

⚠ წაიკითხე სანამ ხრახნს აიღებ ამ დომოფონს სამი განსხვავებული გარე პანელი აქვს და თითოეულს განსხვავებული კონტაქტების რიგი. თუ ერთი პანელის სქემით მეორეს შეაერთებ — არ იმუშავებს. ჯერ განყოფილება 2-ში დაადგინე შენი პანელის ტიპი, მერე გადადი საკეტის სქემაზე.

0 სანამ დაიწყებ

5 წუთი აქ — ერთი დღე დაზოგილი მერე.

რა უნდა გქონდეს ხელთ

გარე პანელი (Call Panel) + შიდა მონიტორი (Indoor Monitor)
კვების ბლოკი მონიტორისთვის: DC 12–24V
CAT5 ან CAT6 ქსელური კაბელი + RJ45 კონექტორები
საკეტი (lock) და მისი კვების ბლოკი DC 12V 5A (თუ საკეტი მოტორიანი / მაგნიტურია)
დრელი, ხრახნები, დიუბელი, კრიმპერი (RJ45 crimping tool)
Wi-Fi როუტერი — თუ ტელეფონის აპლიკაცია გინდა

რაც ხშირად ავიწყდებათ

საკეტს ცალკე კვების ბლოკი სჭირდება — პანელი მას თავისით ვერ კვებავს (გარდა ერთი შემთხვევისა, იხ. სქემა №1)
2-ზე მეტი მოწყობილობისთვის PoE სვიჩი სჭირდება
ქსელური კაბელი უნდა იყოს ნამდვილი სპილენძის — CCA (ალუმინის) კაბელზე სისტემა წყვეტს კავშირს
კედელში ხვრელი გააკეთე სანამ კაბელს გაავლებ

ტერმინები, რომლებიც პანელზეა დაწერილი V+ / V− — კვება (პლიუსი / მინუსი) · COM — საერთო კონტაქტი (common) · NO — ჩვეულებრივ ღია კონტაქტი (normally open) · NC — ჩვეულებრივ დახურული (normally closed) · GND — მიწა / მინუსი · Lock — საკეტის გამოსავალი · Push1 — გამოსასვლელი ღილაკის შესასვლელი კვების ბლოკზე (exit button input)

1 რისგან შედგება სისტემა

ეს არის IP სისტემა — ანუ ყველაფერი ერთმანეთს ქსელური კაბელით (CAT5/CAT6) უკავშირდება, ისე როგორც კომპიუტერები.

კომპონენტი	რას აკეთებს	სად იდგმება
გარე პანელი (Call Panel)	კამერა, მიკროფონი, დინამიკი, ზარის ღილაკი, ზოგ მოდელზე ბარათის წამკითხველი. აქვე მიერთდება საკეტი.	კარის გარეთ, კედელზე
შიდა მონიტორი (Indoor Monitor)	7" ან 10.1" სენსორული ეკრანი. აქედან პასუხობ ზარს და ხსნი კარს. მთელი პროგრამირება აქ ხდება.	სახლში, კედელზე
კვების ბლოკი	DC 12–24V — მონიტორისთვის. გარე პანელი კვებას იმავე ქსელური კაბელით იღებს.	მონიტორთან
საკეტი + მისი კვება	ელექტრო საკეტი და მისი AC 100–240V → DC 12–15V 5A ბლოკი	კარის ჩარჩოსთან
PoE სვიჩი (არასავალდებულო)	საჭიროა მხოლოდ მაშინ, თუ 1 პანელზე მეტი ან 1 მონიტორზე მეტი გაქვს	საკომუნიკაციო ყუთში

2 გარე პანელის 3 ტიპი — რომელი გაქვს?

ეს არის ყველაზე მნიშვნელოვანი ნაბიჯი. გადმოაბრუნე პანელი და შეადარე კონტაქტების რიგი ქვემოთ მოცემულ სურათებს.

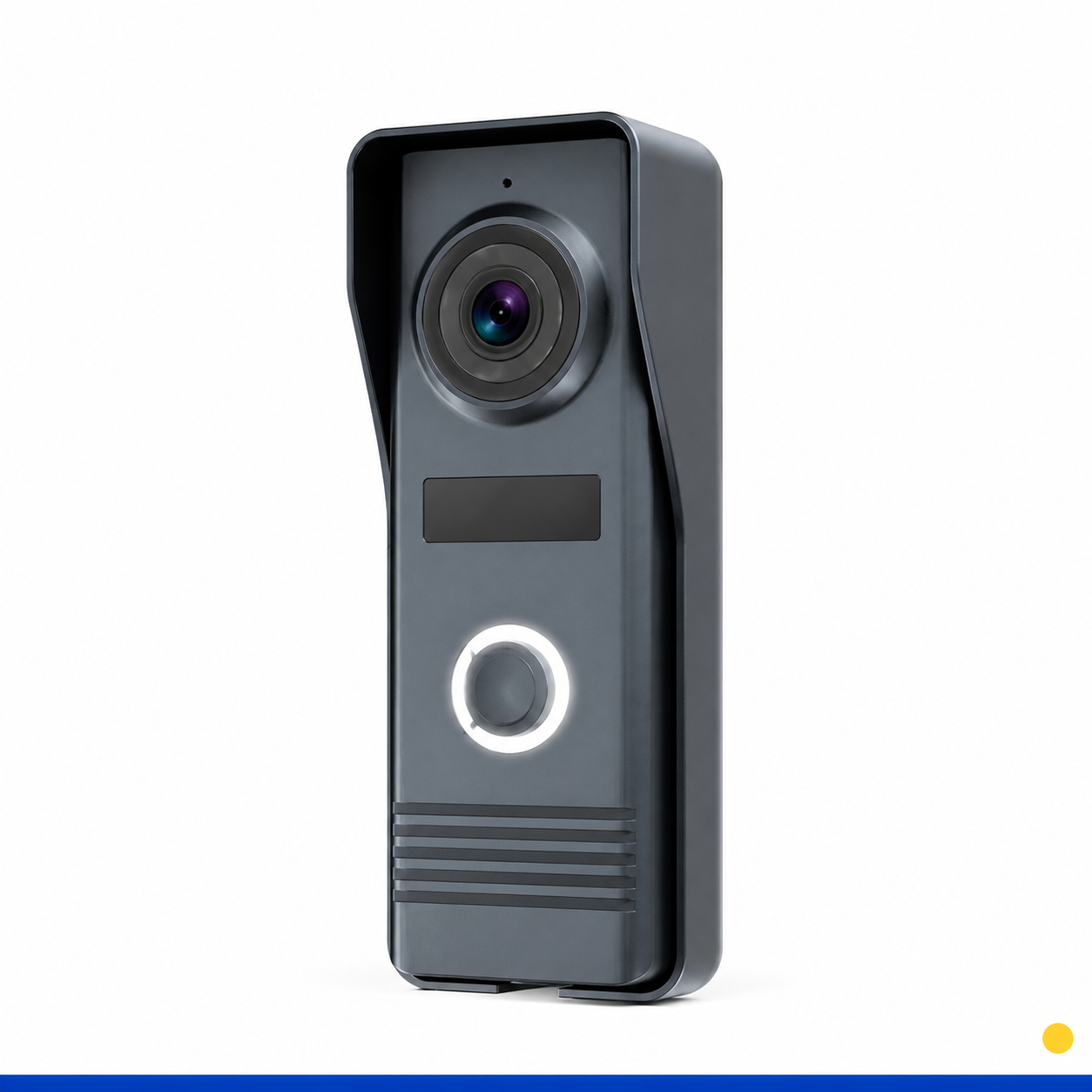

ტიპი A — თხელი პლასტმასის პანელი (ბარათის გარეშე)

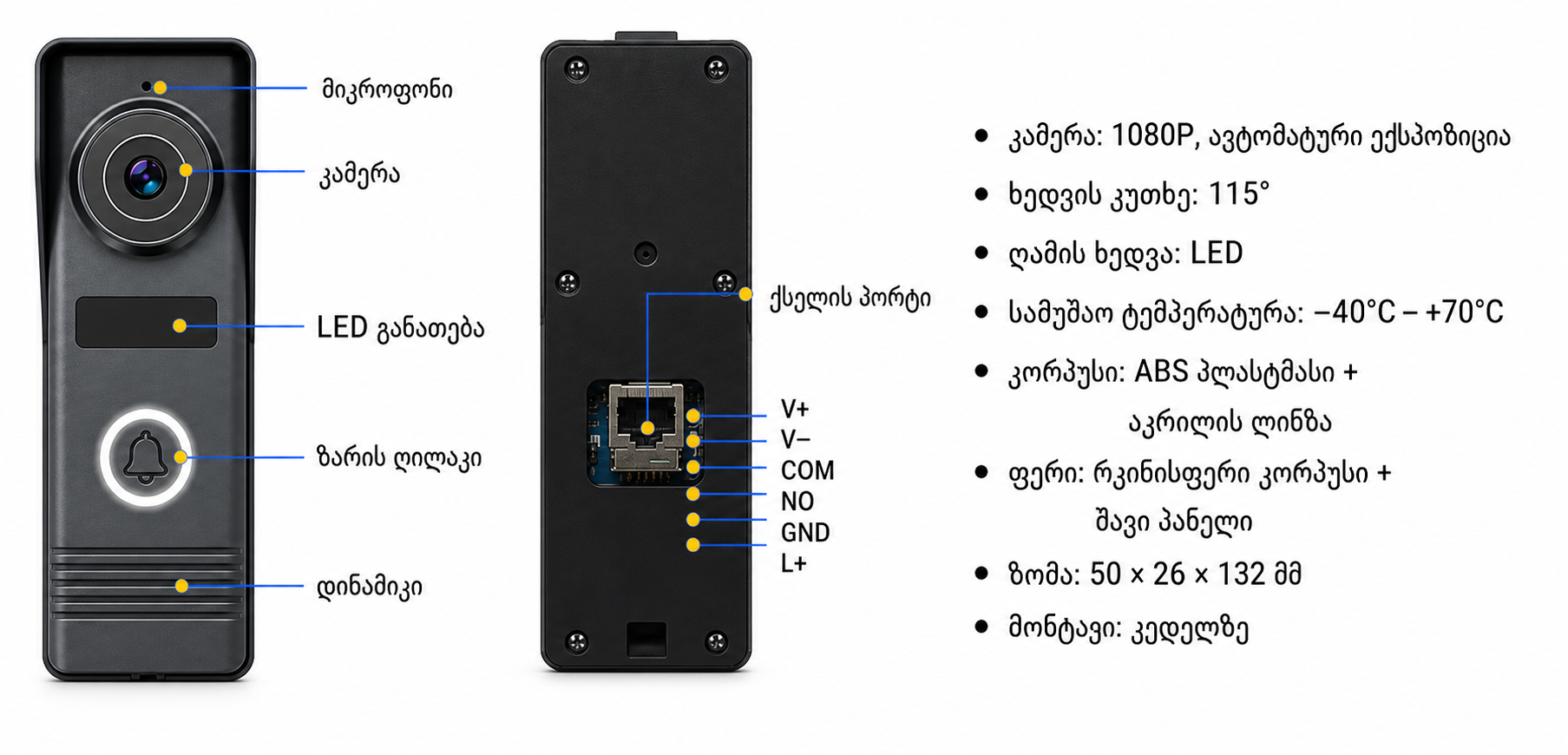

panel_a — ტიპი A · ზომა 50 × 26 × 132 მმ · ABS პლასტმასი + აკრილის ლინზა · კონტაქტების რიგი: **V+ · V− · COM · NO · GND · Lock**

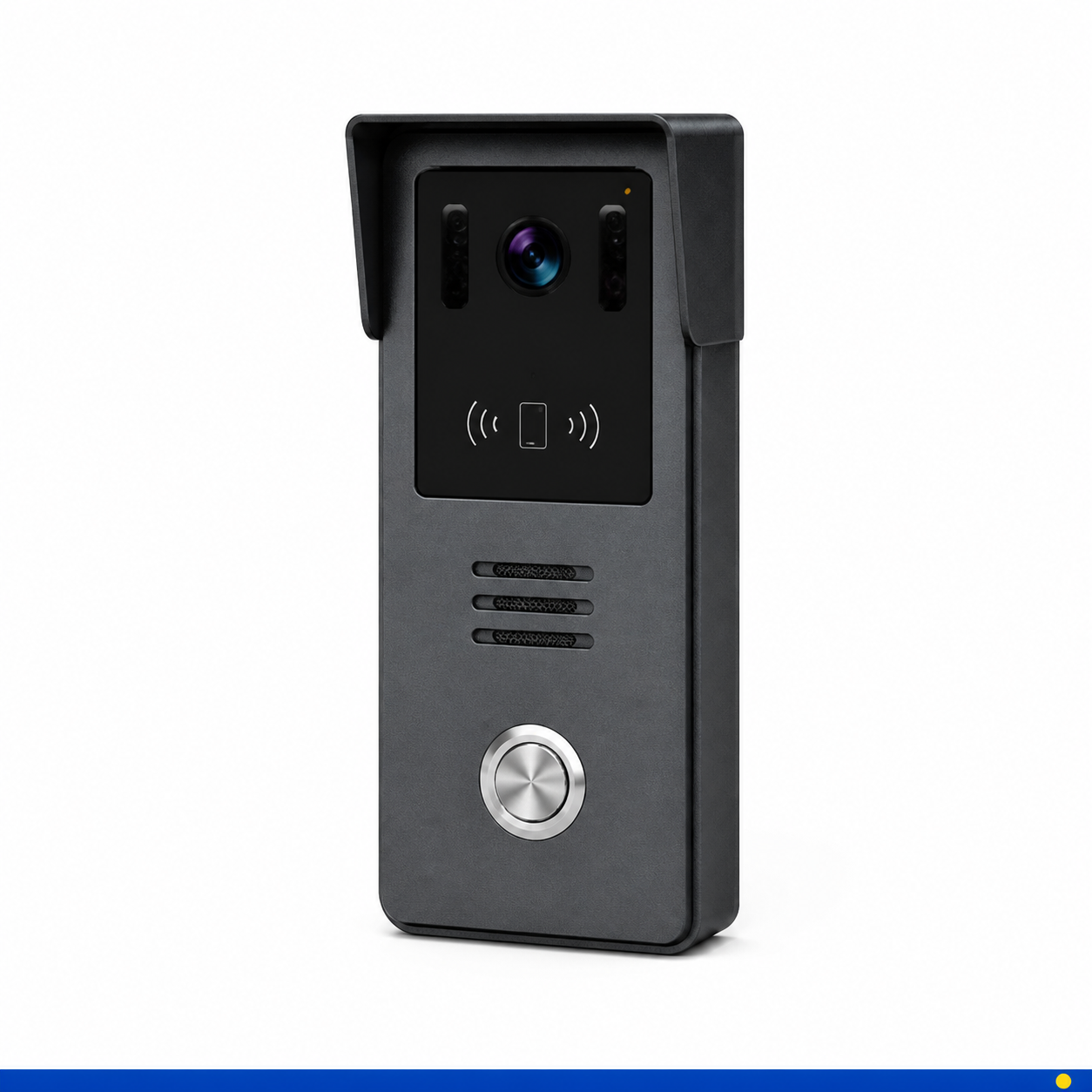

ტიპი B — ბარათის წამკითხველით (თუთია + პლასტმასი)

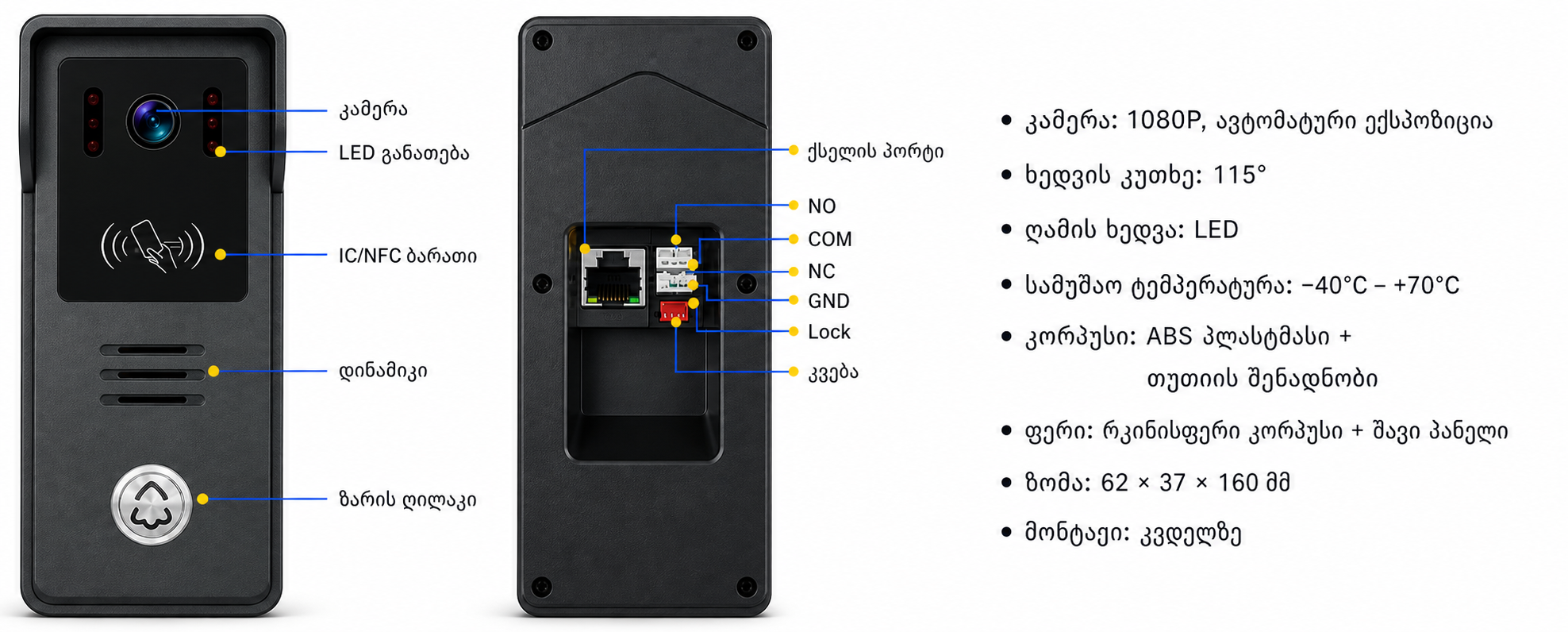

panel_b — ტიპი B · ზომა 62 × 37 × 160 მმ · აქვს IC/NFC ბარათის წამკითხველი · კონტაქტები 3 ჯგუფად: **NO · COM · NC** / **GND · Lock** / **V− · V+**

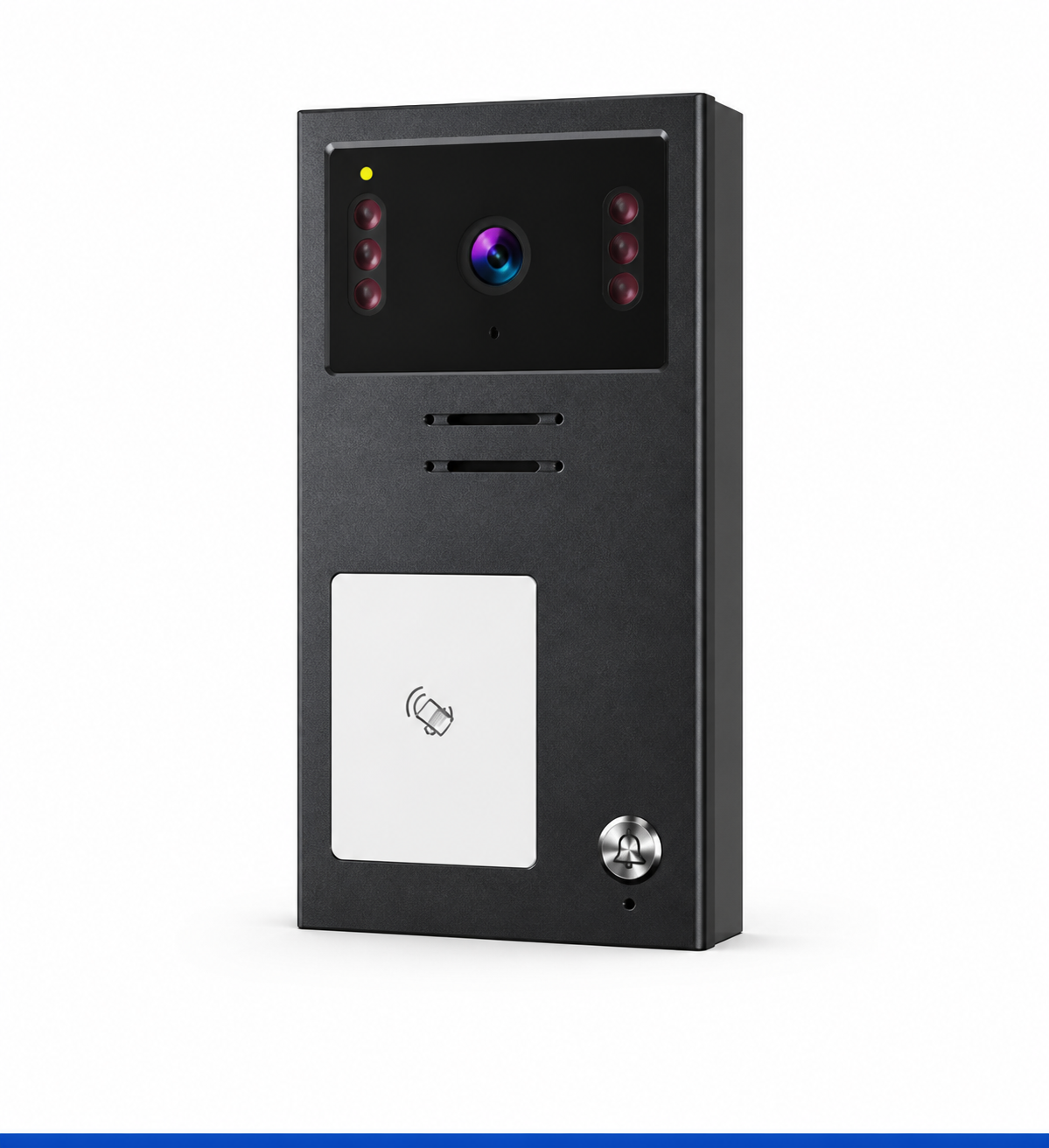

ტიპი C — ალუმინის კორპუსი, ბარათით

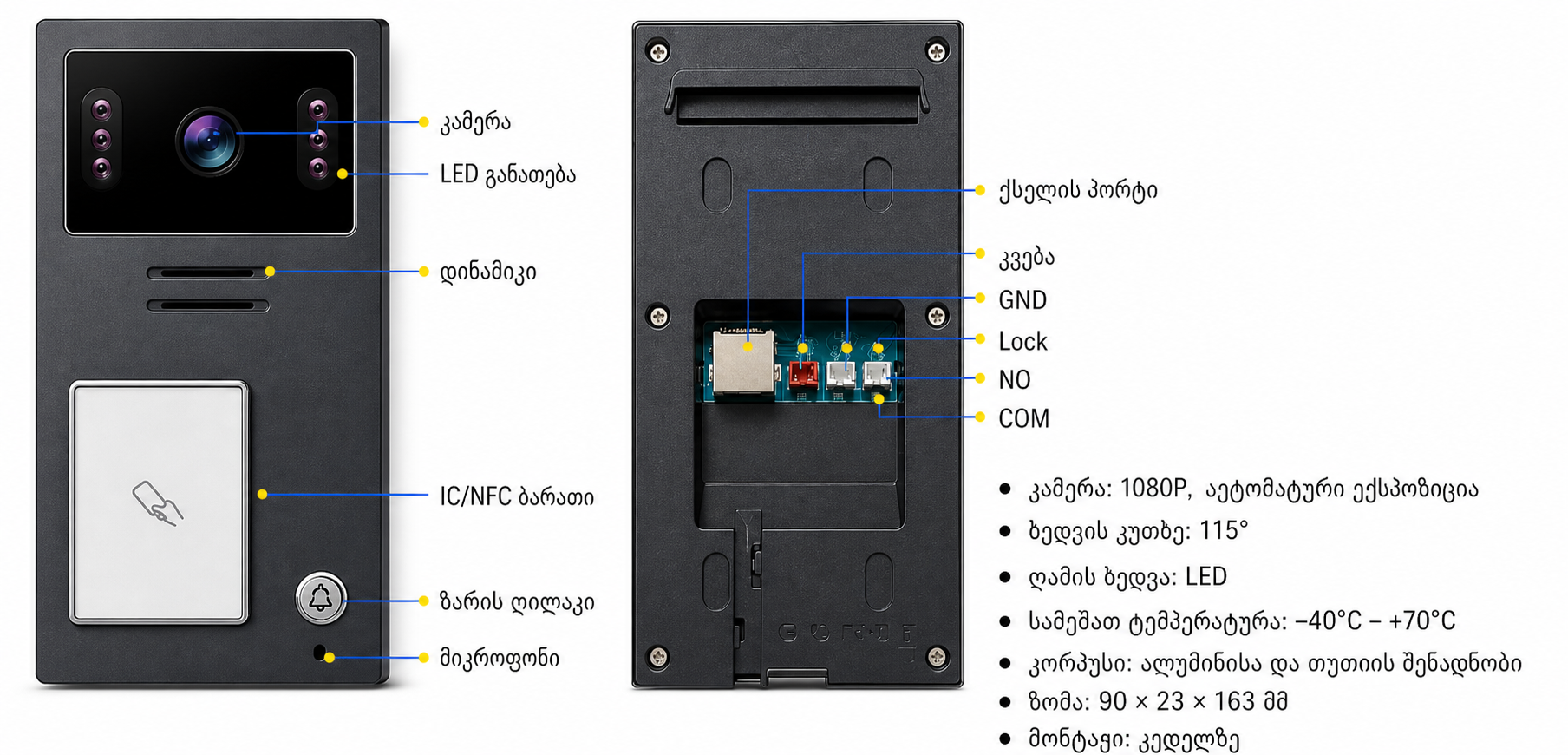

panel_c — ტიპი C · ზომა 90 × 23 × 163 მმ · ალუმინის შენადნობი · კონტაქტების რიგი: **V− · V+ · GND · Lock · COM · NO**

✔ სამივეს საერთო აქვს კამერა 1080P ავტოექსპოზიციით · ხედვის კუთხე 115° · ღამის ხედვა LED-ებით · სამუშაო ტემპერატურა −40°C-დან +70°C-მდე · კედელზე მონტაჟი · RJ45 ქსელური პორტი.

⚠ დაიმახსოვრე შენი ასო A, B თუ C — ეს ასო გჭირდება მე-9 განყოფილებაში, სადაც საკეტს აერთებ.

3 შიდა მონიტორი

ორი ზომაა: 7 დიუმი და 10.1 დიუმი. ორივე სენსორულია და Linux-ზე მუშაობს.

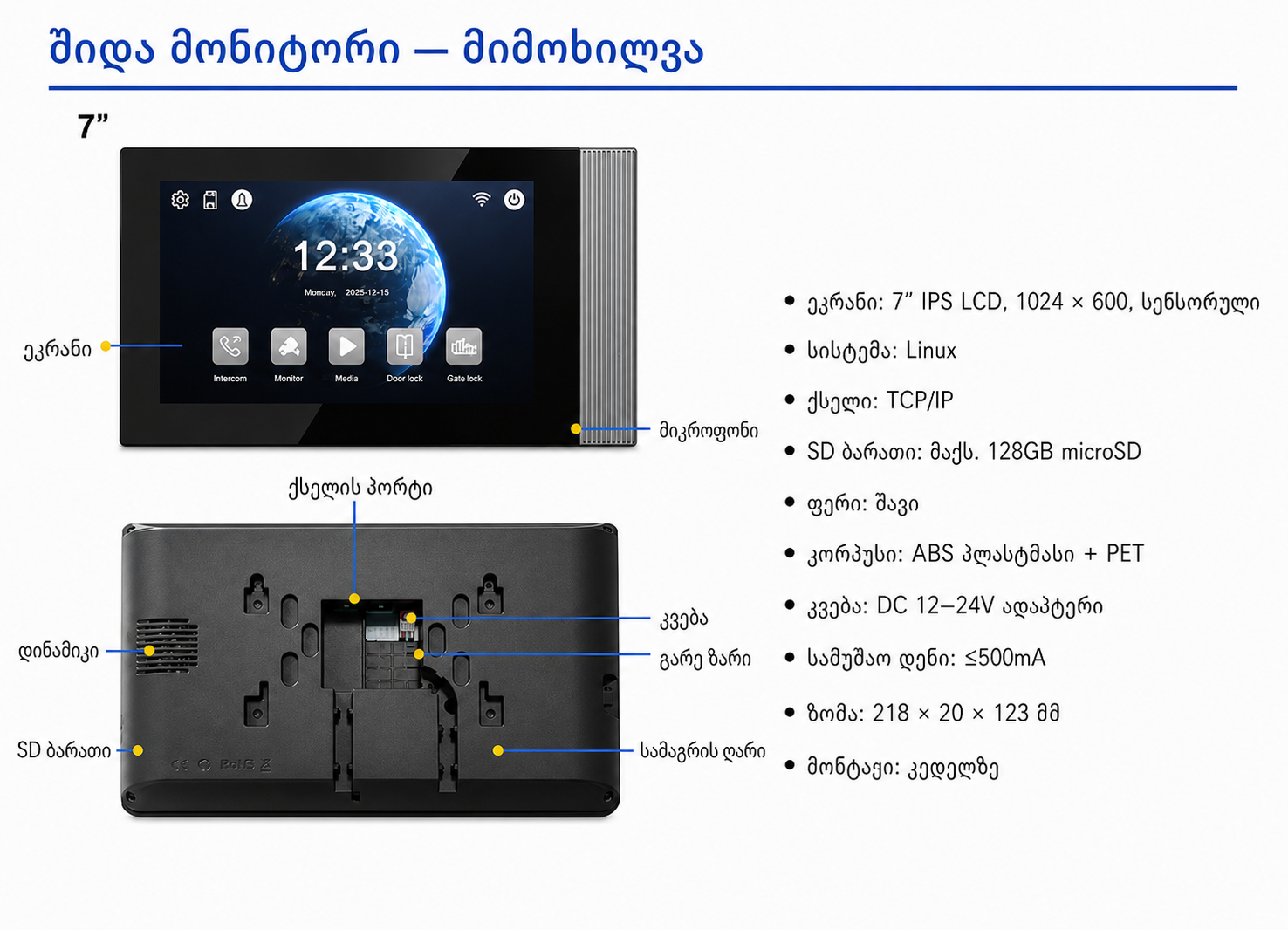

monitor7 — 7" მონიტორი — წინა და უკანა მხარე. უკან ჩანს: ქსელური პორტი (Ethernet Port), კვება (Power), გარე ზარი (Ringbell), SD ბარათის სლოტი და კრონშტეინის ღარი (Bracket Slot).

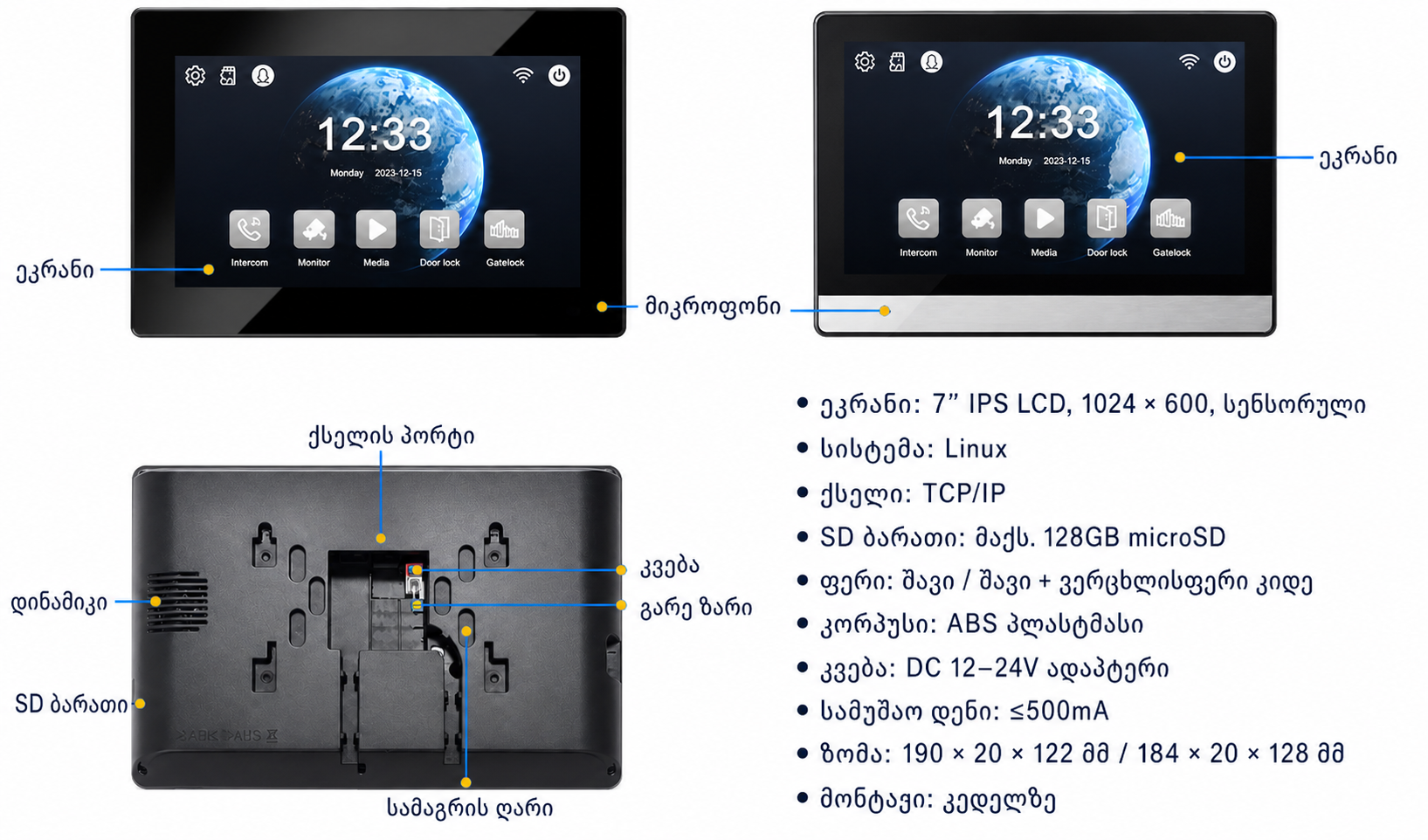

monitor7b — 7" მოდელის ორი ვარიანტი (შავი და შავი-ვერცხლისფერი) — ეკრანი 1024×600, კვება DC 12–24V, დენი ≤500mA, SD ბარათი მაქს. 128GB.

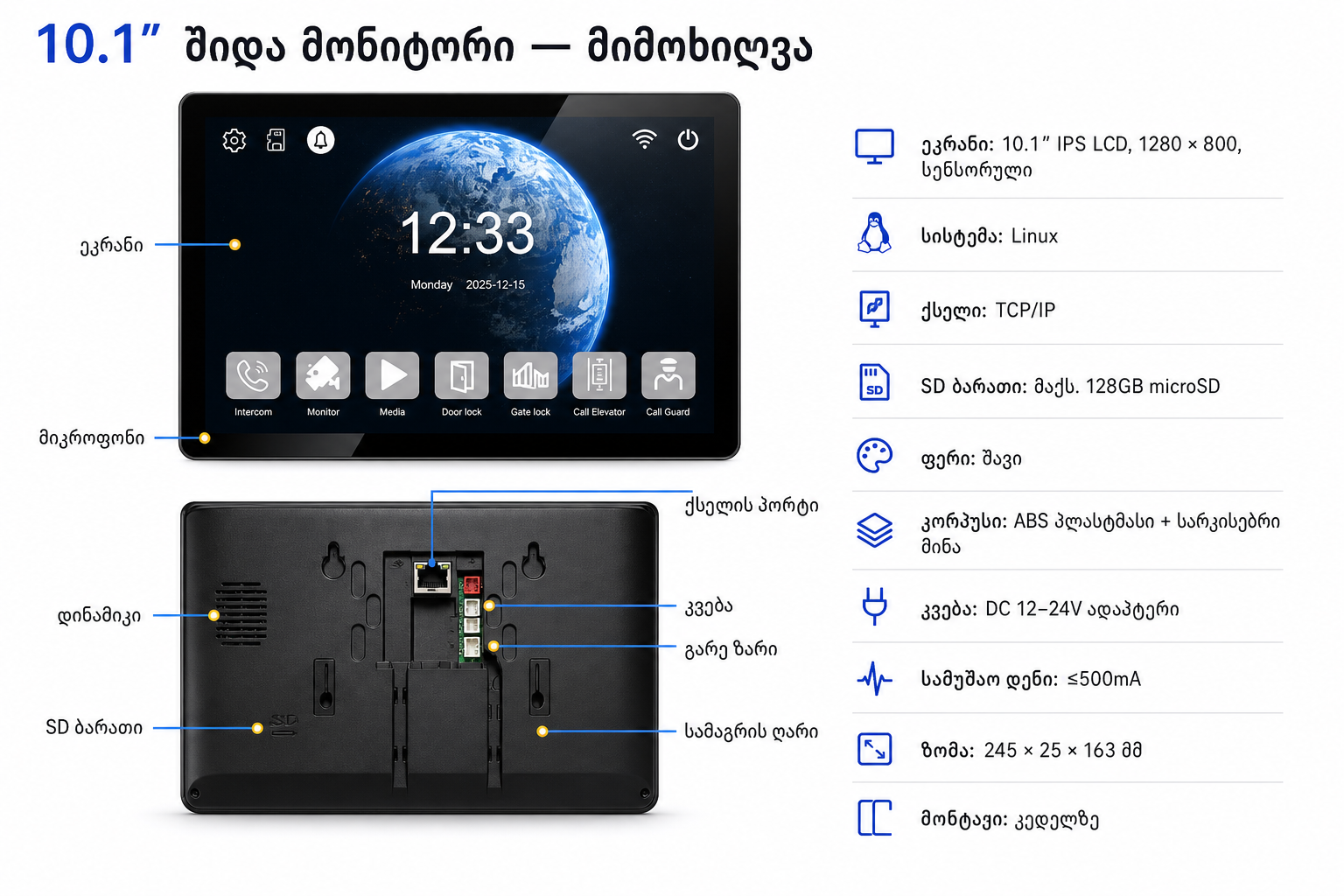

10.1 დიუმიანი შიდა მონიტორი — Smart Door პრემიუმ სქემა — 10.1" მონიტორი — ეკრანი 1280×800, სარკისებრი მინა, ზომა 245 × 25 × 163 მმ.

ორპორტიანი მოდელი ზოგ მონიტორს ორი ქსელური პორტი აქვს. ასეთი მოდელით შეგიძლია მონიტორები ერთმანეთს თანმიმდევრობით („ჯაჭვად") შეაერთო და PoE სვიჩი არ დაგჭირდეს.

4 კაბელი და მომზადება

აირჩიე კაბელი. მხოლოდ CAT5 ან CAT6. ნამდვილი სპილენძი, არა CCA. ეს კაბელი ერთდროულად ატარებს ვიდეოს, ხმას, მონაცემებს და კვებას.
გაზომე მანძილი. გაავლე კაბელი გარე პანელის ადგილიდან მონიტორამდე. დატოვე მარაგი 30–50 სმ ორივე ბოლოში.
დაამონტაჟე RJ45 კონექტორები. ორივე ბოლო ერთი სტანდარტით — T568B ორივეზე (პირდაპირი კაბელი).
შეამოწმე ტესტერით. სანამ კედელს დახურავ. 8-ვე ძარღვი უნდა ირეკავდეს.
საკეტის კაბელი ცალკე. საკეტამდე ცალკე 2×0.75 მმ² კაბელი გაავლე გარე პანელიდან ან კვების ბლოკიდან.

✕ ყველაზე ხშირი შეცდომა ცუდი ან გაწყვეტილი კაბელი. ორიგინალი ინსტრუქციაც პირველ ადგილზე ამას ასახელებს: თუ პანელი მონიტორს ვერ იძახებს — 90%-ში კაბელი ან კონექტორია დამნაშავე.

5 კედელზე დამაგრება

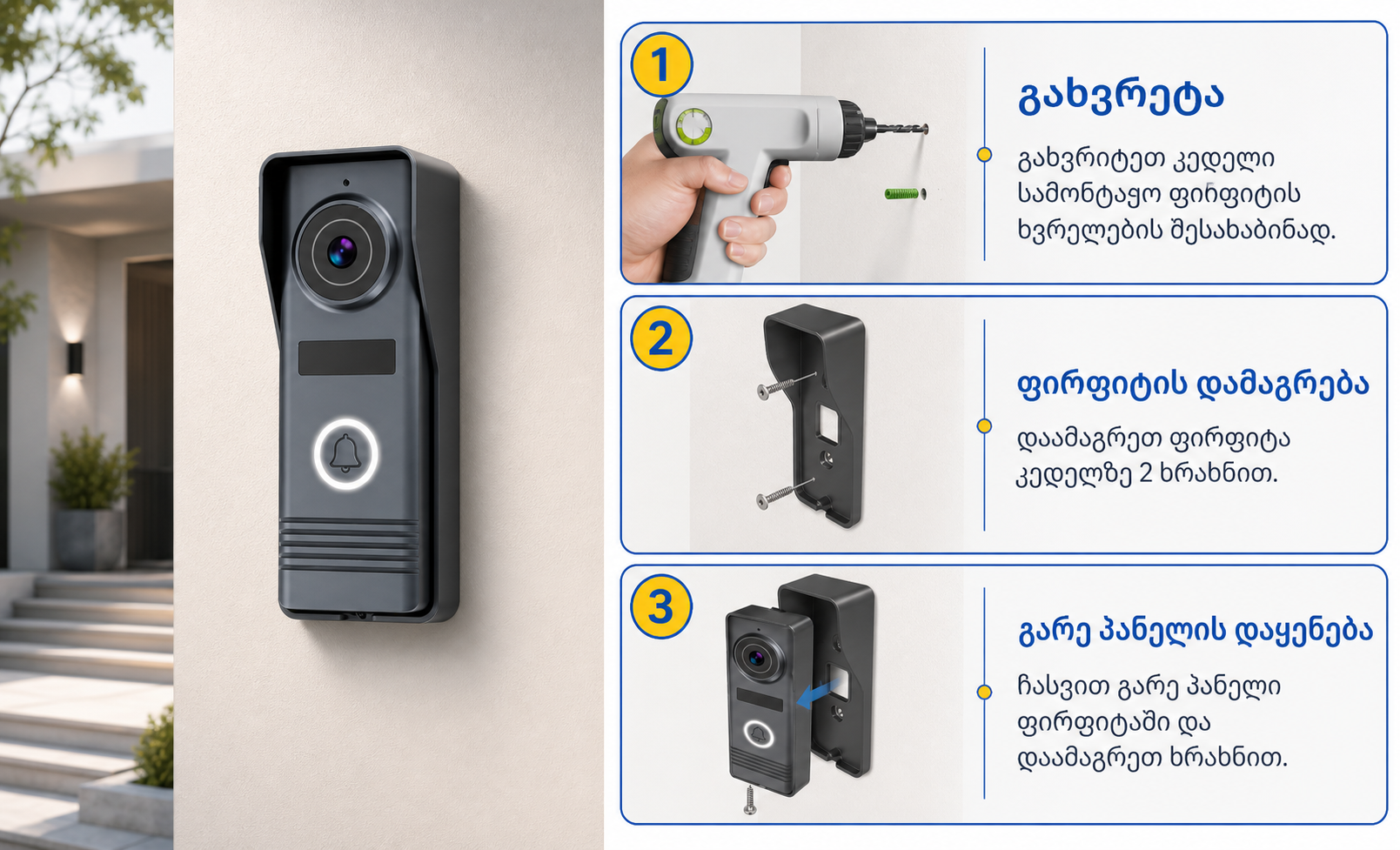

გარე პანელის კედელზე დამაგრების 3 ნაბიჯი — **გარე პანელი:** 1) გახვრიტე ხვრელები საკიდი ფირფიტის ადგილას · 2) დაამაგრე ფირფიტა 2 ხრახნით · 3) ჩასვი პანელი ფირფიტაზე და ქვემოდან ხრახნით დაამაგრე.

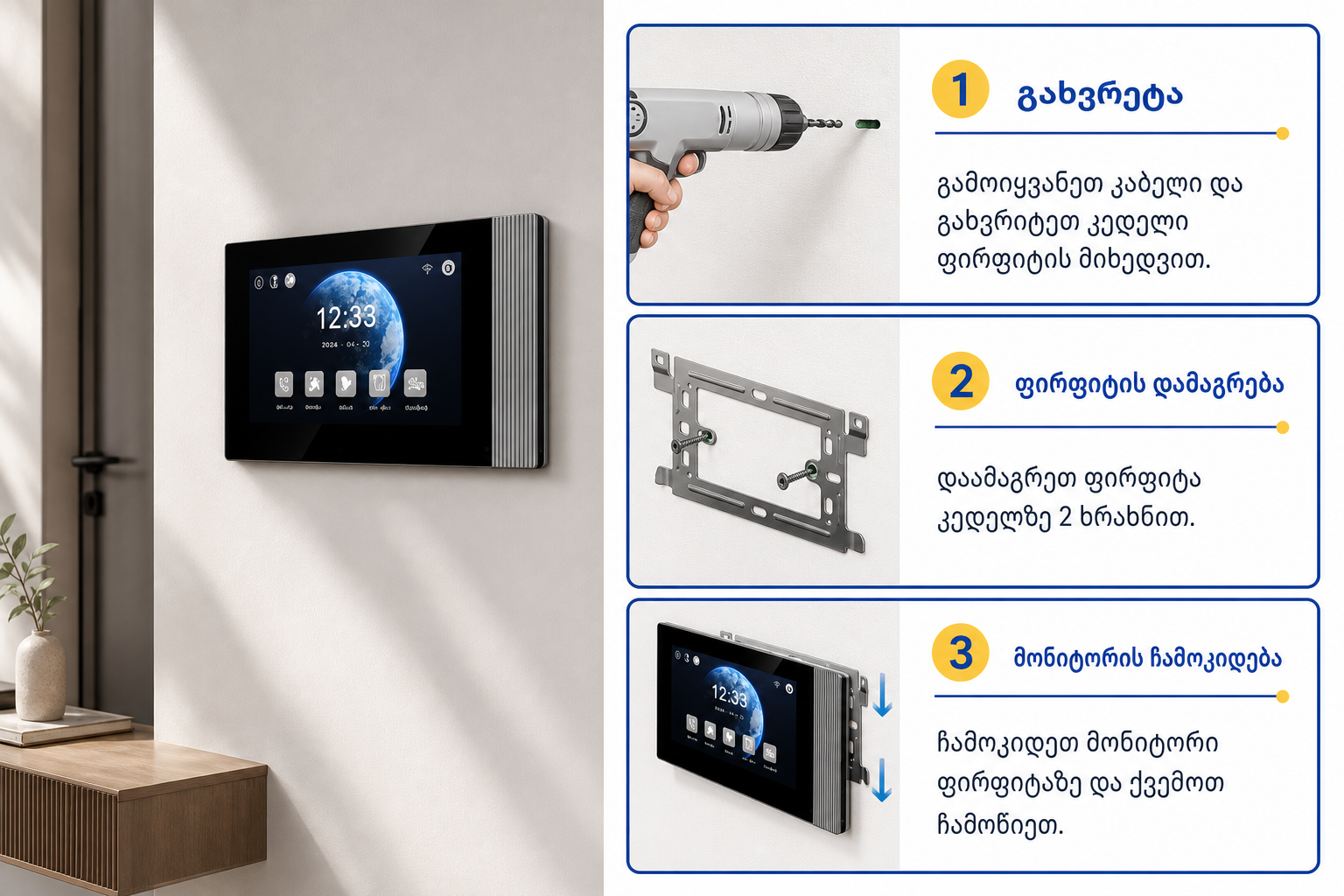

შიდა მონიტორის კედელზე დამაგრების 3 ნაბიჯი — **შიდა მონიტორი:** 1) გახვრიტე ხვრელები კედლის სამონტაჟო ადგილას · 2) დაამაგრე საკიდი ფირფიტა 2 ხრახნით · 3) ჩამოკიდე მონიტორი ფირფიტაზე და ქვემოთ ჩამოწიე მჭიდროდ.

სიმაღლე. გარე პანელი — კამერა დაახლოებით 145–160 სმ სიმაღლეზე, რომ სახე კარგად ჩანდეს. მონიტორი — ეკრანის ცენტრი ~150 სმ.
კაბელი ჯერ. ფირფიტის დამაგრებამდე კაბელი ხვრელიდან გამოიყვანე.
წვიმისგან. გარე პანელს თავზე ფრთა/კოზირკა დაადე თუ ღია ადგილას დგას. კორპუსი −40°C…+70°C უძლებს, მაგრამ პირდაპირი წყლის ჭავლი მაინც ცუდია.
საბოლოო ხრახნი ბოლოს. ჯერ ყველაფერი შეაერთე და გამართულობა შეამოწმე, მერე დაამაგრე მჭიდროდ.

6 სისტემის სქემა — 1 პანელი + 1 მონიტორი

ყველაზე გავრცელებული კონფიგურაცია. აქ PoE სვიჩი არ არის საჭირო.

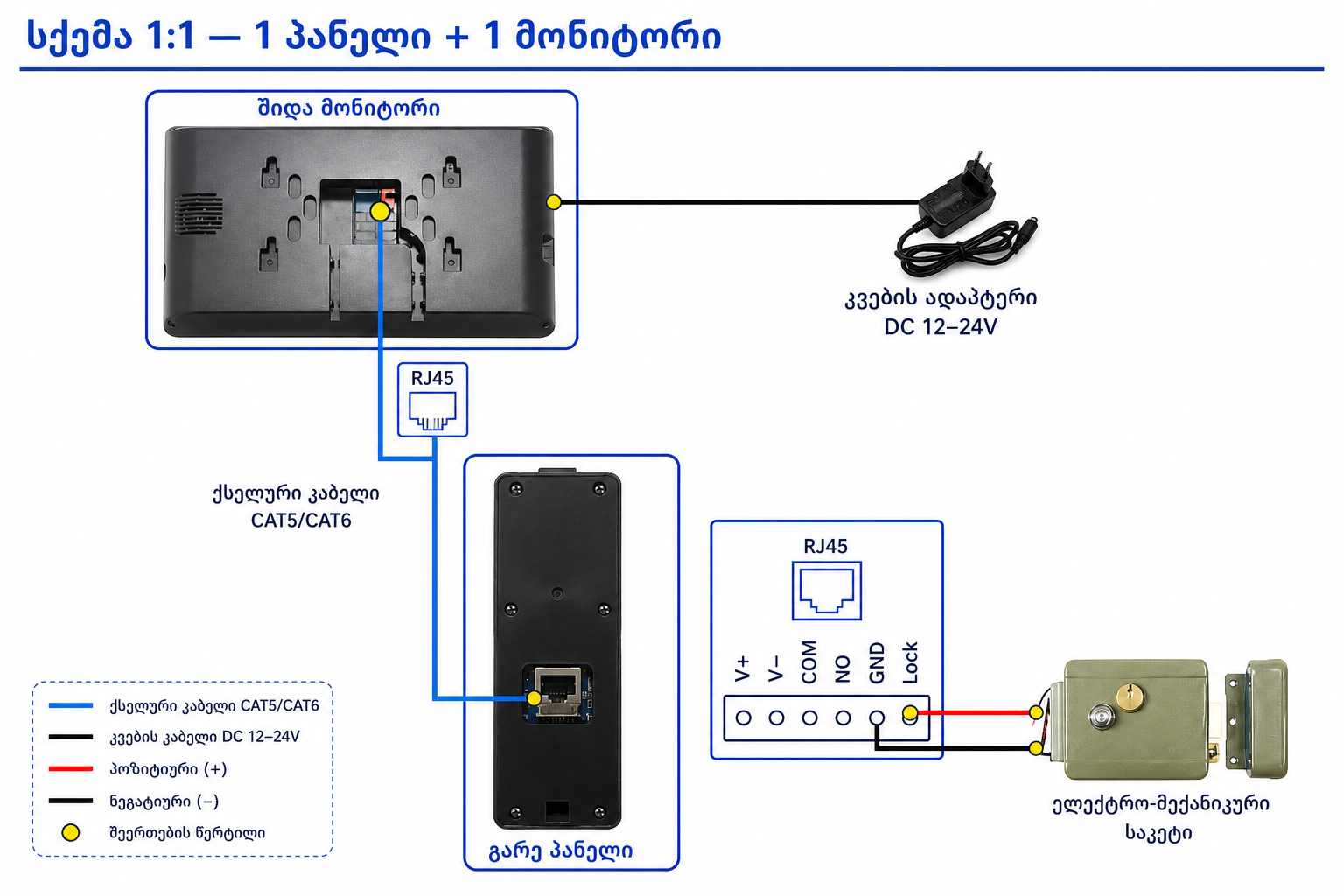

1 პანელი და 1 მონიტორი — Smart Door გაყვანილობის სქემა — 1:1 სქემა — მონიტორის უკან: კვების ბლოკი (DC 12–24V) და ქსელური პორტი. ქსელური კაბელი (CAT5/CAT6) პირდაპირ მიდის გარე პანელამდე. პანელის კონტაქტებზე (V+ V− COM NO GND Lock) მიერთებულია საკეტი.

მონიტორს ჩართე კვება — DC 12–24V ადაპტერი უკანა მხარეს, Power კონტაქტში (+ და −).
ქსელური კაბელი — მონიტორის RJ45 პორტიდან გარე პანელის RJ45 პორტამდე.
საკეტი — გარე პანელის კონტაქტებზე. სქემა იხილე მე-9 განყოფილებაში.
გარე ზარი (Bell / Ringbell) — არასავალდებულო. თუ სახლში დამატებითი ხმოვანი ზარი გინდა, მონიტორის Bell და GND კონტაქტებზე მიაერთე.

✔ გარე პანელს ცალკე კვება არ სჭირდება ის კვებას იმავე ქსელური კაბელით იღებს მონიტორისგან.

7 რამდენიმე მოწყობილობა — მაქს. 2 პანელი + 4 მონიტორი

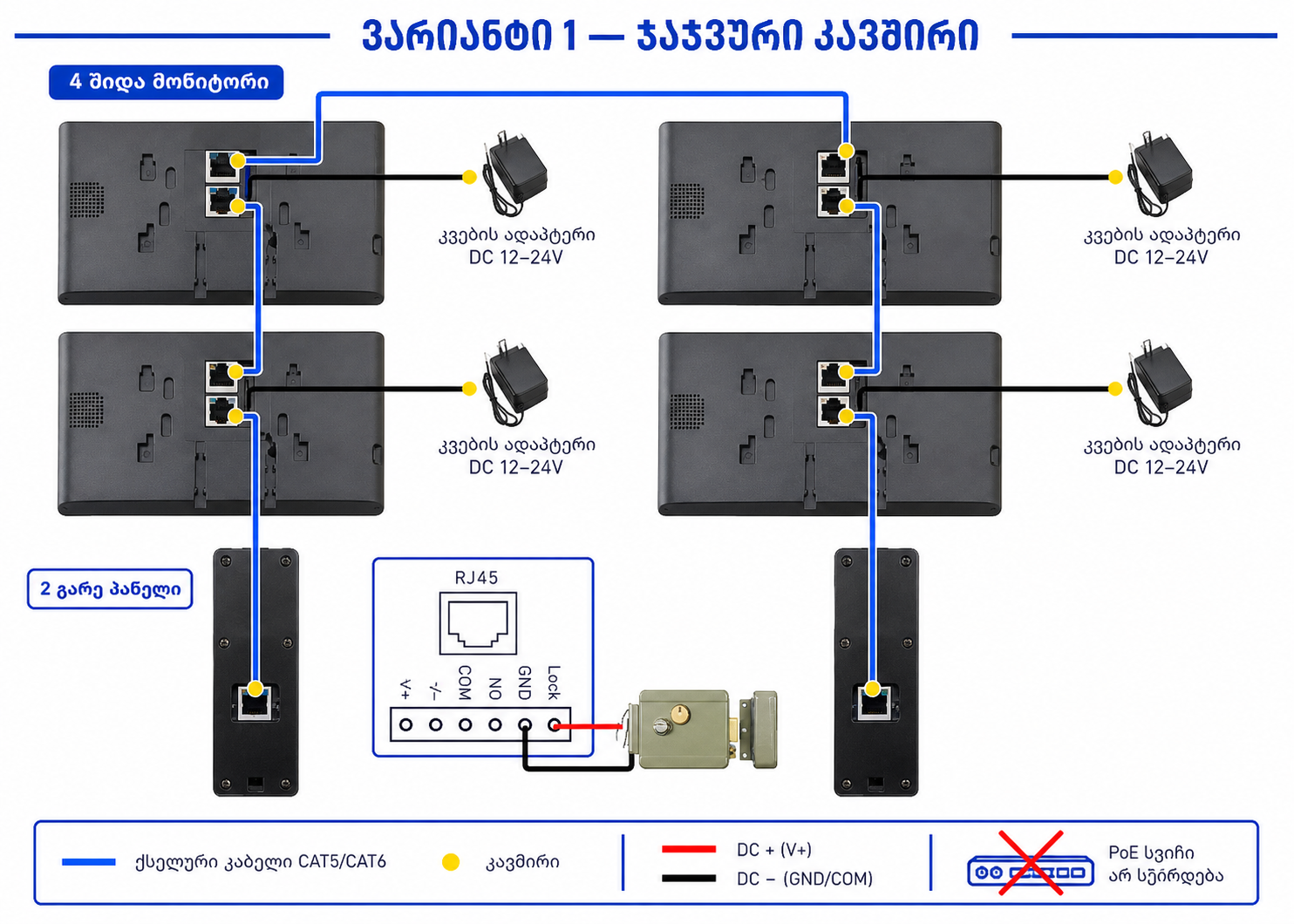

4 მონიტორი და 2 პანელი — ჯაჭვური კავშირის სქემა — **ვარიანტი 1 — ორპორტიანი მონიტორებით.** თითოეულ მონიტორს თავისი კვების ადაპტერი აქვს და ერთმანეთს ჯაჭვად უერთდებიან. PoE სვიჩი არ სჭირდება.

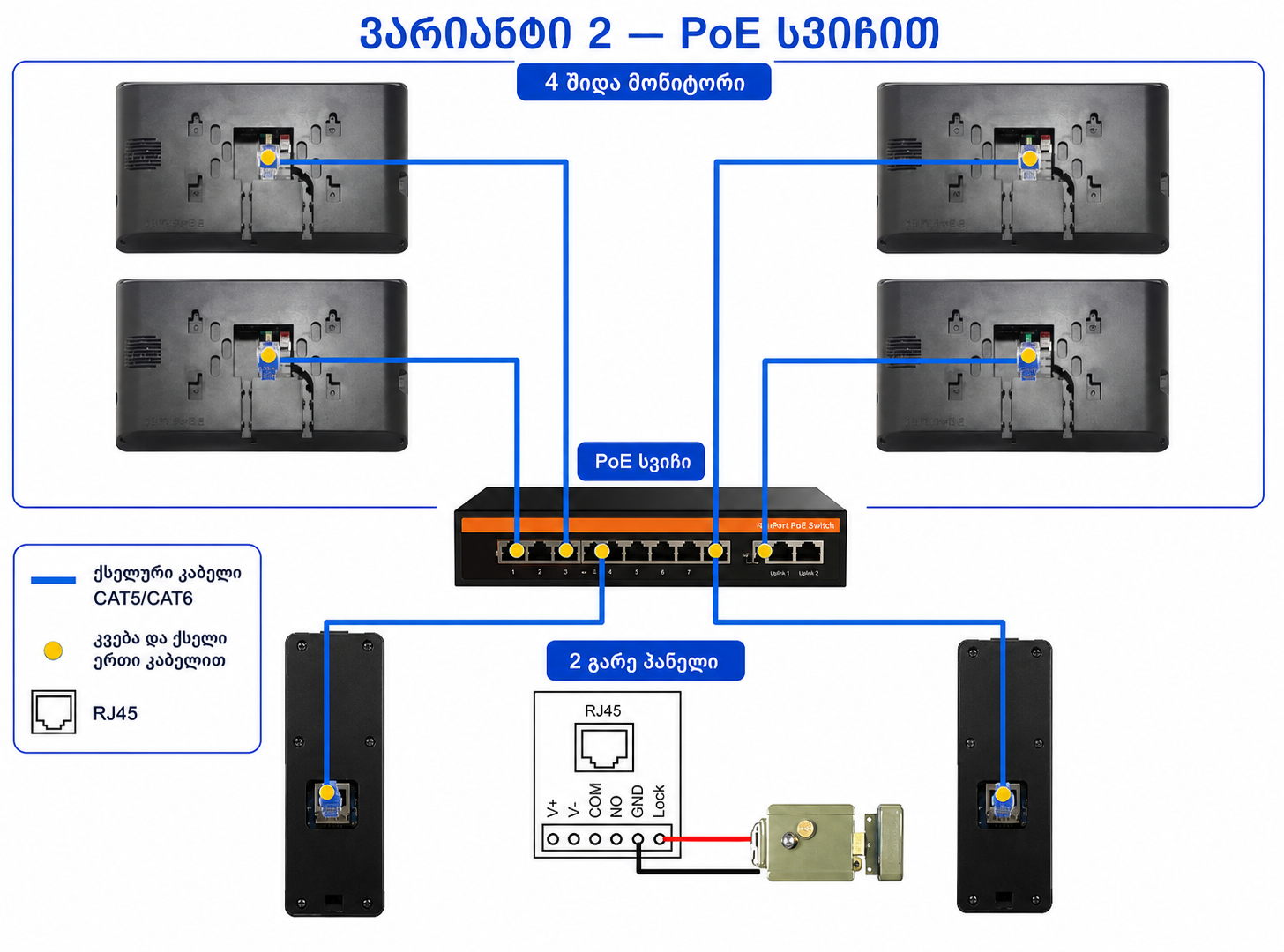

4 მონიტორი და 2 პანელი — PoE სვიჩის სქემა — **ვარიანტი 2 — PoE სვიჩით.** ყველა მონიტორი და ორივე გარე პანელი ერთ PoE სვიჩზეა შეერთებული. კვება ქსელური კაბელით მიდის.

⚠ ლიმიტი მაქსიმუმ 2 გარე პანელი და 4 შიდა მონიტორი. მეტს სისტემა არ უჭერს მხარს.

Device ID როცა ერთზე მეტი მონიტორი გაქვს, თითოეულს განსხვავებული ნომერი უნდა მიანიჭო: პარამეტრები → System → Device ID → 1, 2, 3, 4. თუ ორ მონიტორს ერთი და იგივე ID აქვს, შიდა ზარი (Intercom) არ იმუშავებს.

8 საკეტის ტიპები — რომელი გაქვს?

ინსტრუქცია 5 ტიპის საკეტს ფარავს. თითოეულს განსხვავებული სქემა აქვს.

#	საკეტი	ცალკე კვება?	როგორ მუშაობს
1	ელექტრო-მექანიკური საკეტი Electric Control Lock	არა — პირდაპირ პანელიდან	ყველაზე მარტივი. მიერთდება პანელის V+/V−/Lock/GND კონტაქტებზე. კარი ჩვეულებრივ დაკეტილია, იმპულსზე იღება.
2	მოტორიანი საკეტი Electric Motor Lock	დიახ — 12V 5A	ძლიერი მოტორი ენას შიგნით შეწევს. საჭიროებს ცალკე კვების ბლოკს.
3	მაგნიტური საკეტი Magnetic Lock	დიახ — 12V 5A	დენი მუდმივად მიდის და კარს იჭერს. დენის მოხსნაზე კარი იღება.
4	დამჭერი ენა Electric Strike Lock	დიახ — 12V 5A	კარის ჩარჩოში იდგმება, საკეტის ენას უშვებს.
5	ჩამოსაშვები ჭანჭიკი Electric Drop Bolt Lock	დიახ — 12V 5A	ჭანჭიკი ზემოდან ქვემოთ ჩადის იატაკის/ჩარჩოს ხვრელში.

რა არის ის „ყუთი" სქემებზე? ეს არის წვდომის კონტროლის კვების ბლოკი (Access Control Power Supply): შესასვლელი AC 100–240V, გამოსასვლელი DC 12–15V 5A. მასზეა კონტაქტები L, N, NO, NC, +12V, GND, Push1, CONT+, CONT−. მასზევე არის მბრუნავი რეგულატორი Adjust Unlock Time — რამდენ წამს დარჩეს კარი ღია.

Push1 რას ნიშნავს ეს არის „ღილაკის" შესასვლელი. დომოფონის პანელი, როცა კარის გახსნას ბრძანებს, უბრალოდ ჩაკეტავს კონტაქტს (NO ↔ COM) — ზუსტად ისე, როგორც გამოსასვლელი ღილაკის დაჭერა. ამიტომ პანელის NO და COM მიდის კვების ბლოკის Push1 და GND კონტაქტებზე.

9 საკეტის შეერთების სქემები

აირჩიე შენი პანელის ტიპი (A, B ან C), მერე იპოვე შენი საკეტის ნომერი. სურათზე დაწკაპუნებით გაიდიდება.

ტიპი A — კონტაქტები: V+ · V− · COM · NO · GND · Lock

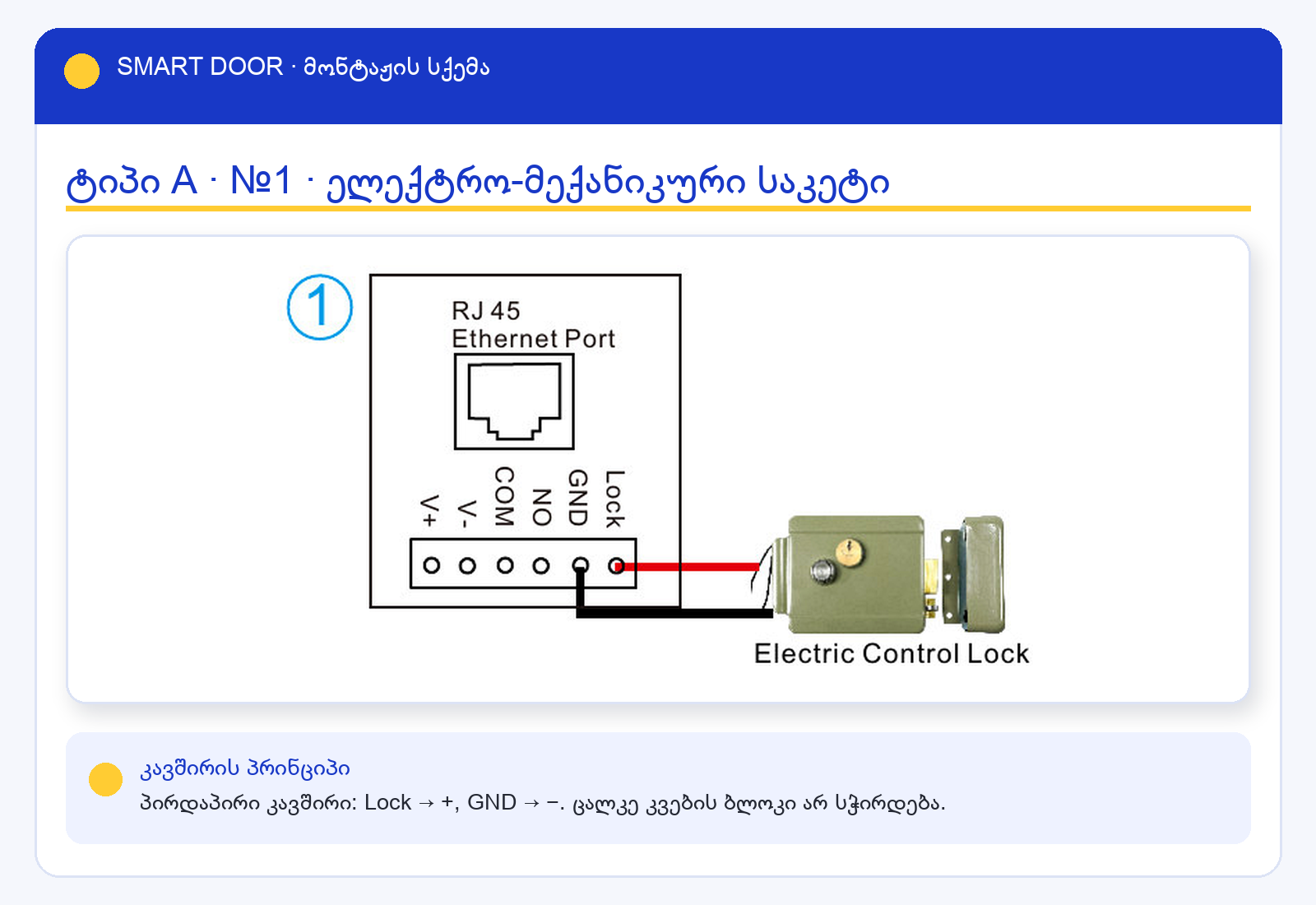

ტიპი A — საკეტის სქემა №1 — **№1 · ელექტრო-მექანიკური საკეტი (Electric Control Lock)** — ცალკე კვების ბლოკის გარეშე. საკეტი პირდაპირ პანელის **Lock** და **GND** კონტაქტებზეა (წითელი და შავი სადენი).

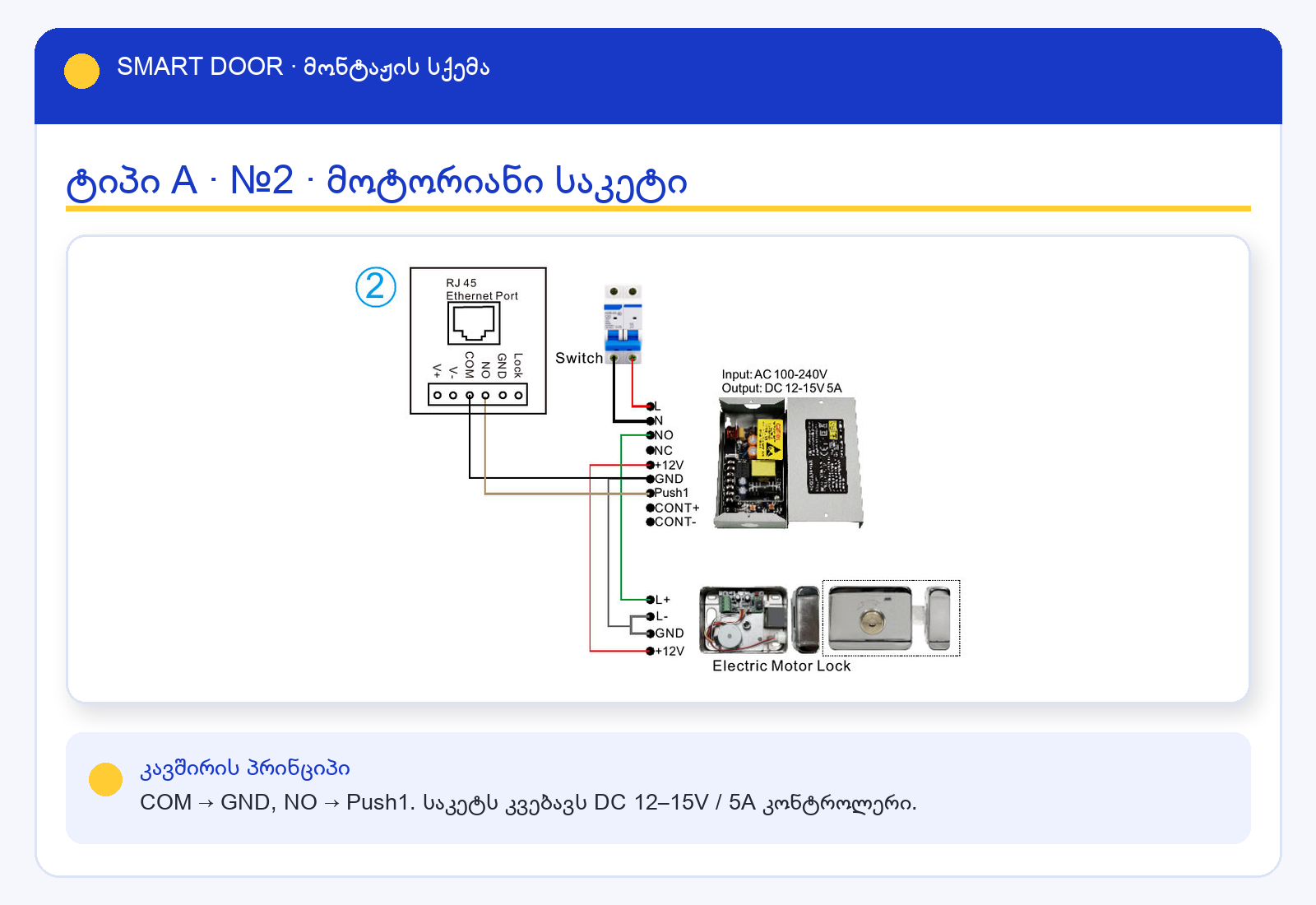

ტიპი A — საკეტის სქემა №2 — **№2 · მოტორიანი საკეტი (Electric Motor Lock)** — პანელის **COM** → ბლოკის **GND**, პანელის NO → ბლოკის **Push1**. ბლოკიდან საკეტამდე: **NO → L+**, **+12V → +12V**, **GND → L−/GND**.

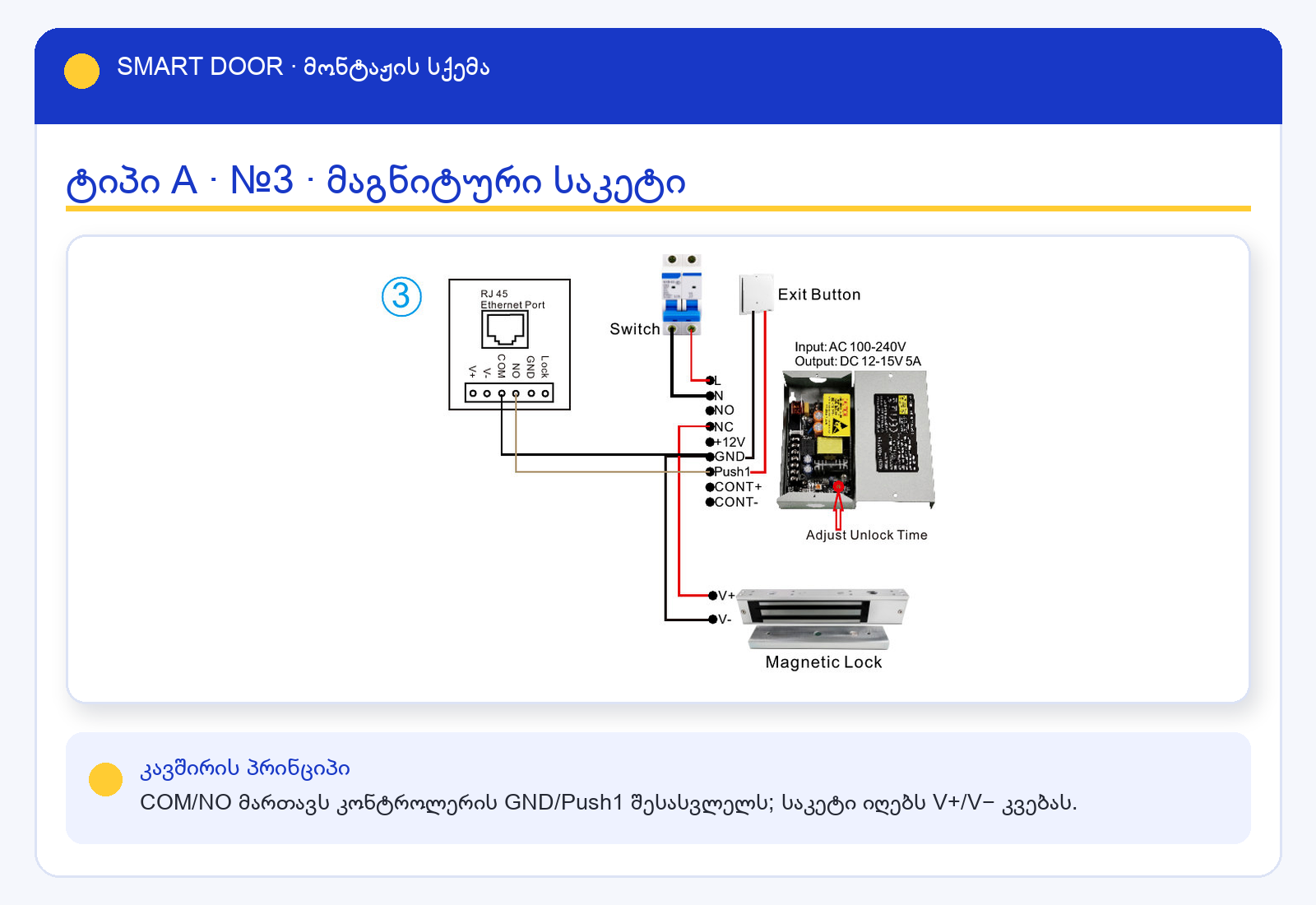

ტიპი A — საკეტის სქემა №3 — **№3 · მაგნიტური საკეტი (Magnetic Lock)** — პანელის COM/NO → ბლოკის GND/Push1. საკეტი იკვებება ბლოკის V+ და V− გამოსასვლელიდან. დამატებით ჩანს **გამოსასვლელი ღილაკი (Exit Button)** და **Adjust Unlock Time** რეგულატორი.

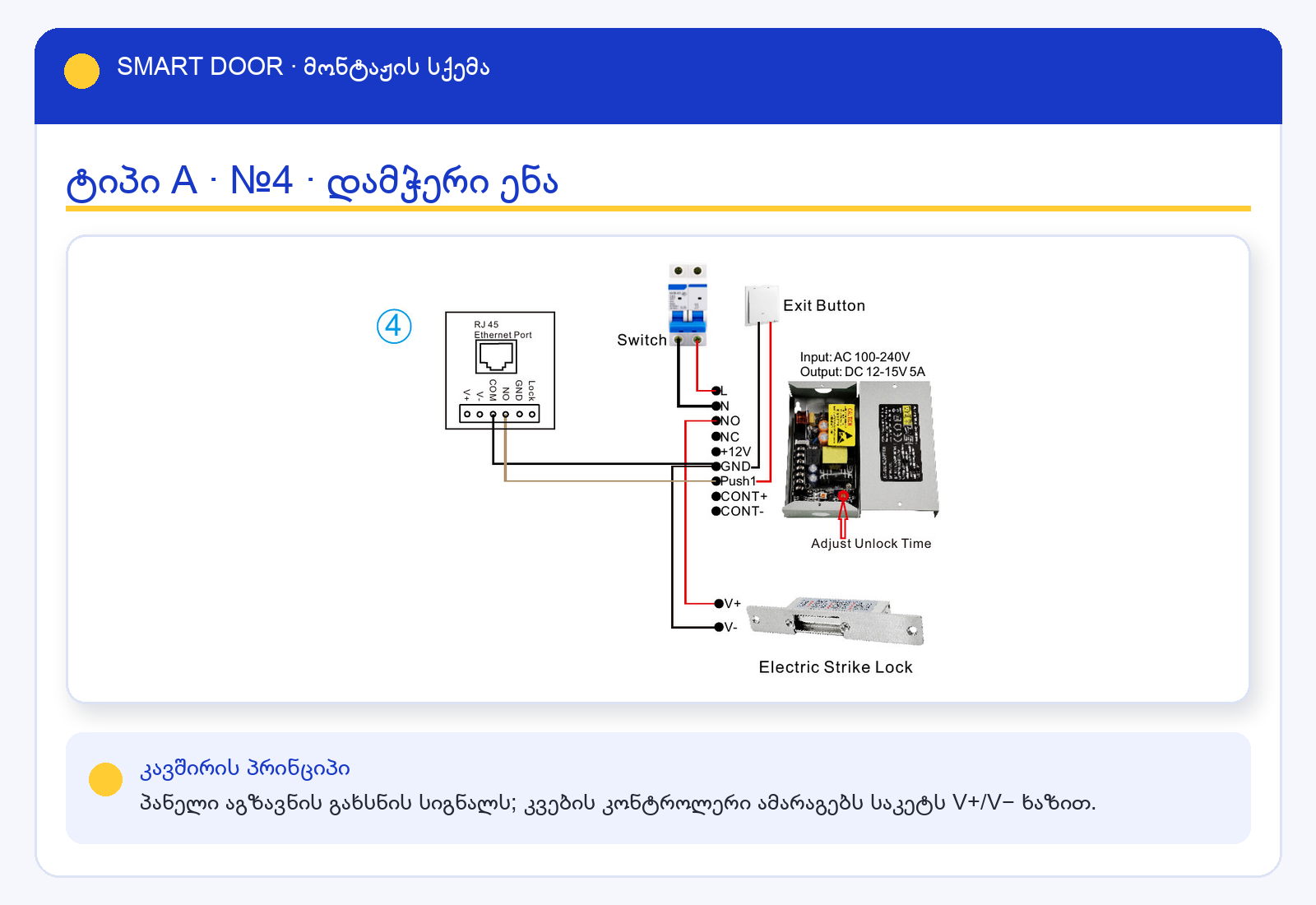

ტიპი A — საკეტის სქემა №4 — **№4 · დამჭერი ენა (Electric Strike Lock)** — იგივე ლოგიკა: პანელი აძლევს „ღილაკის" სიგნალს, კვების ბლოკი კვებავს საკეტს V+/V− გავლით.

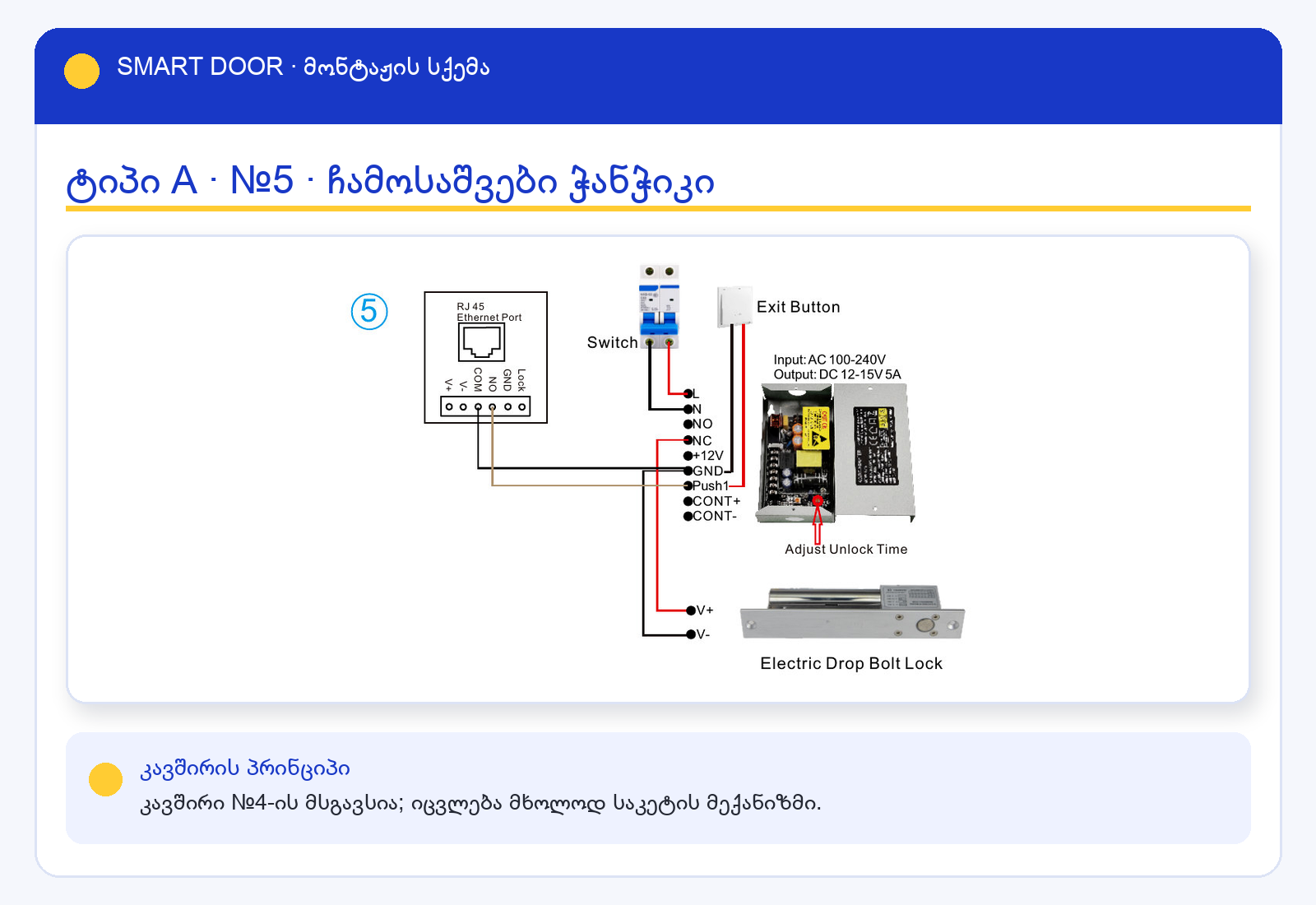

ტიპი A — საკეტის სქემა №5 — **№5 · ჩამოსაშვები ჭანჭიკი (Electric Drop Bolt Lock)** — სქემა იდენტურია №4-ისა, იცვლება მხოლოდ თავად საკეტი.

ტიპი B — კონტაქტები: NO · COM · NC / GND · Lock / V− · V+

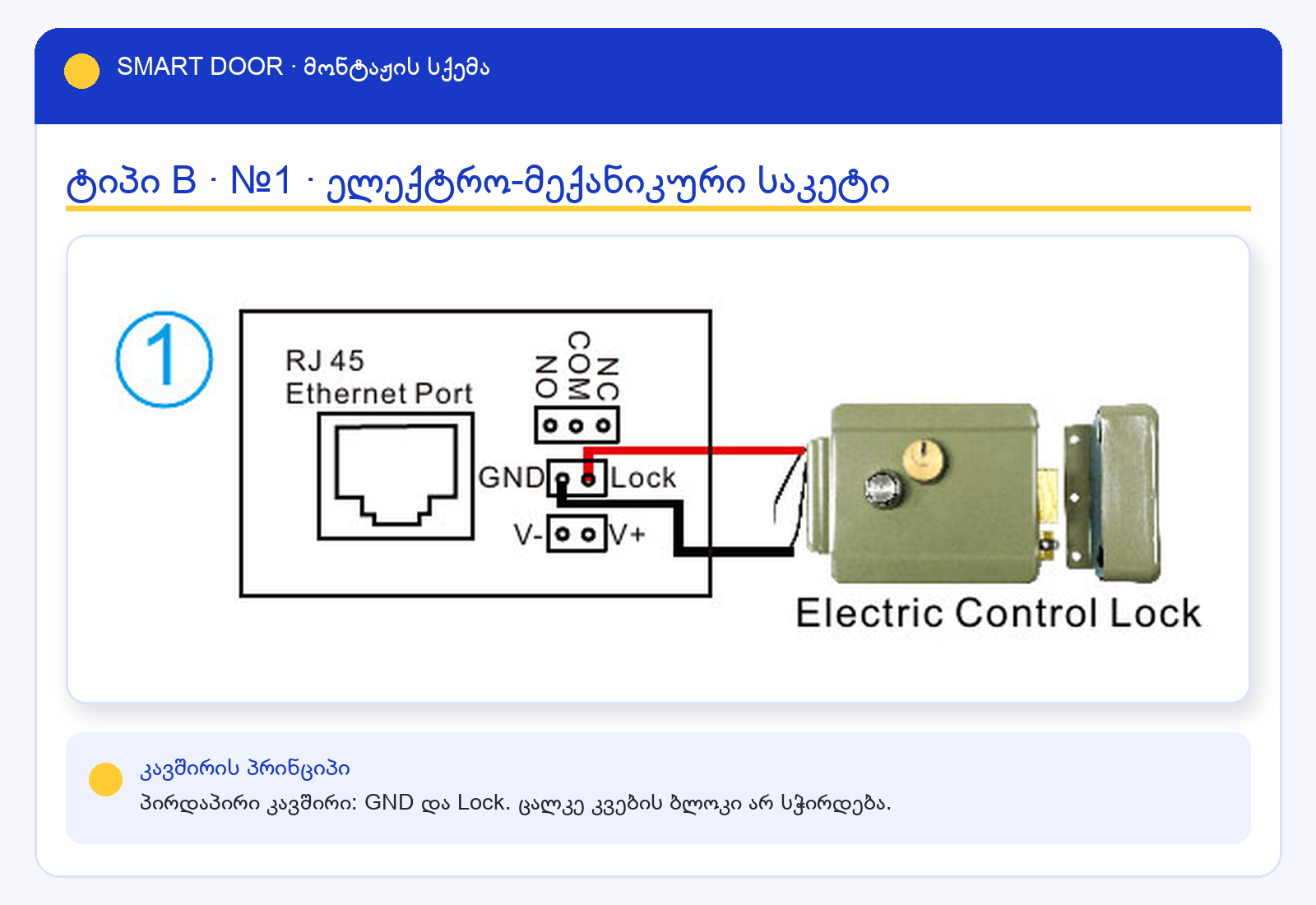

ტიპი B — საკეტის სქემა №1 — **№1 · ელექტრო-მექანიკური საკეტი** — პირდაპირ პანელის **GND** და **Lock** კონტაქტებზე, ცალკე კვების გარეშე.

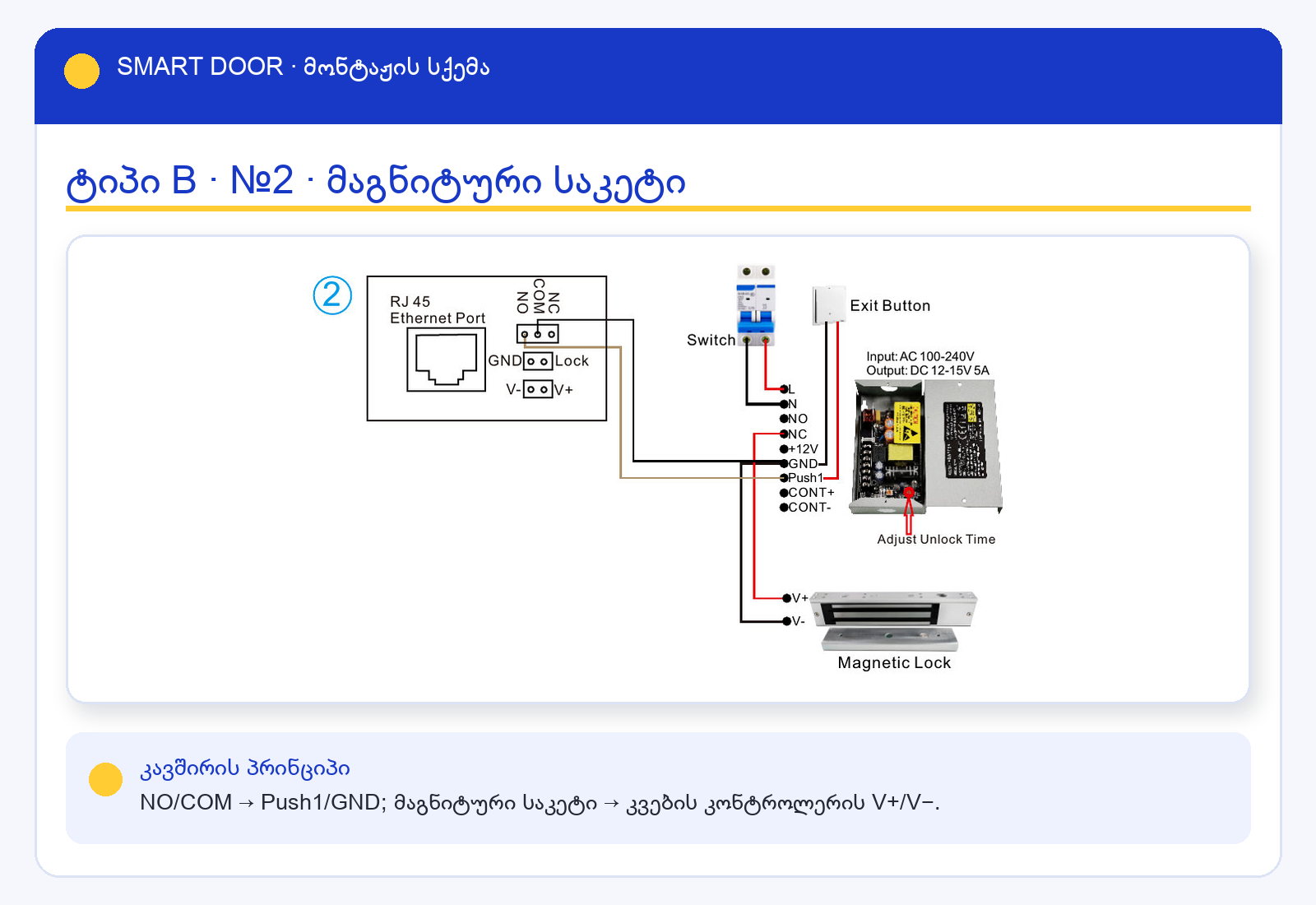

ტიპი B — საკეტის სქემა №2 — **№2 · მაგნიტური საკეტი** — პანელის მშრალი კონტაქტი (NO და **COM**) მიდის კვების ბლოკის **Push1** და **GND**-ზე. საკეტი კვების ბლოკის V+/V− გამოსავალზეა.

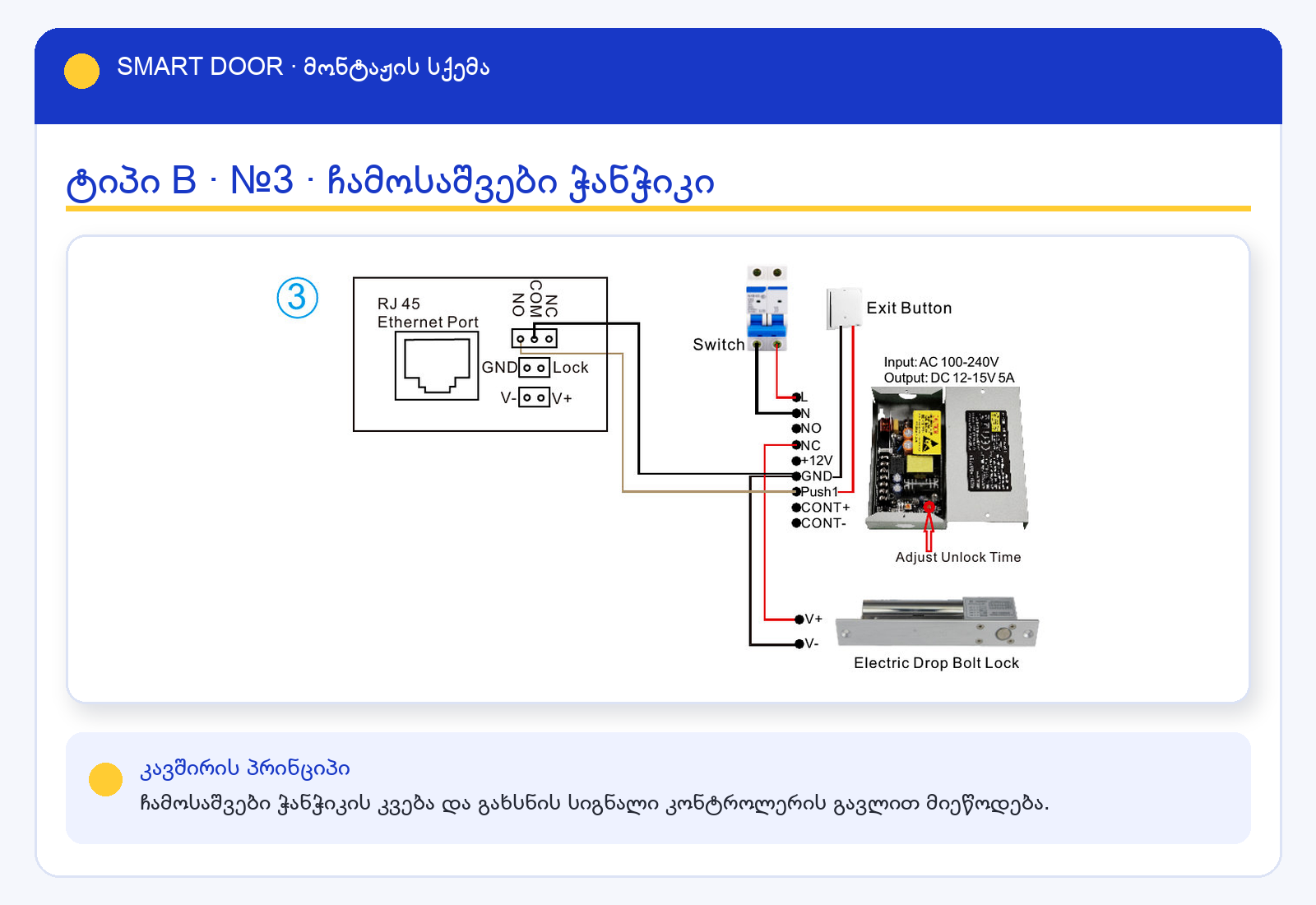

ტიპი B — საკეტის სქემა №3 — **№3 · ჩამოსაშვები ჭანჭიკი (Electric Drop Bolt Lock)**

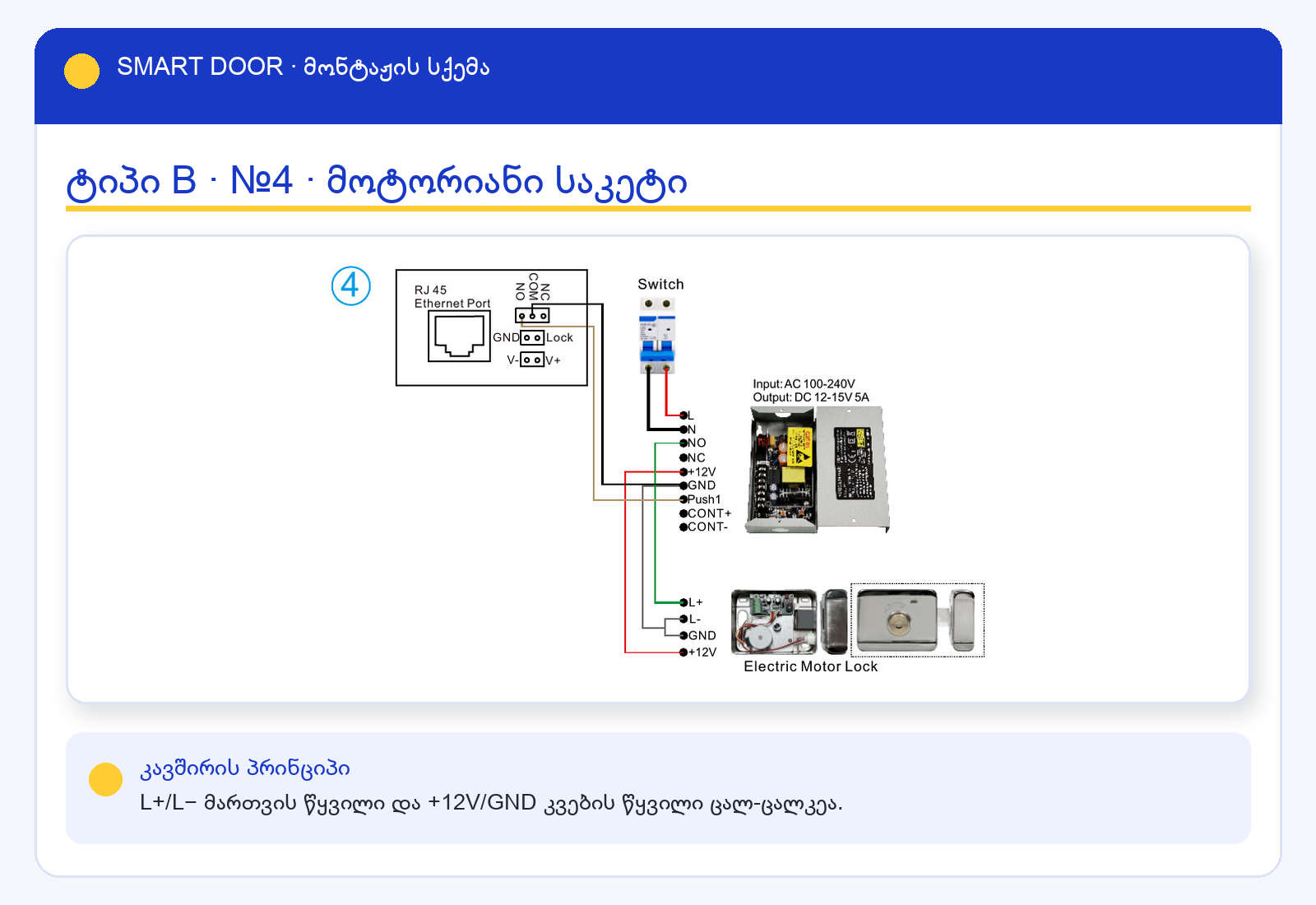

ტიპი B — საკეტის სქემა №4 — **№4 · მოტორიანი საკეტი (Electric Motor Lock)** — აქ საკეტს ორი წყვილი მიდის: **L+ / L−** (მართვა) და **+12V / GND** (კვება).

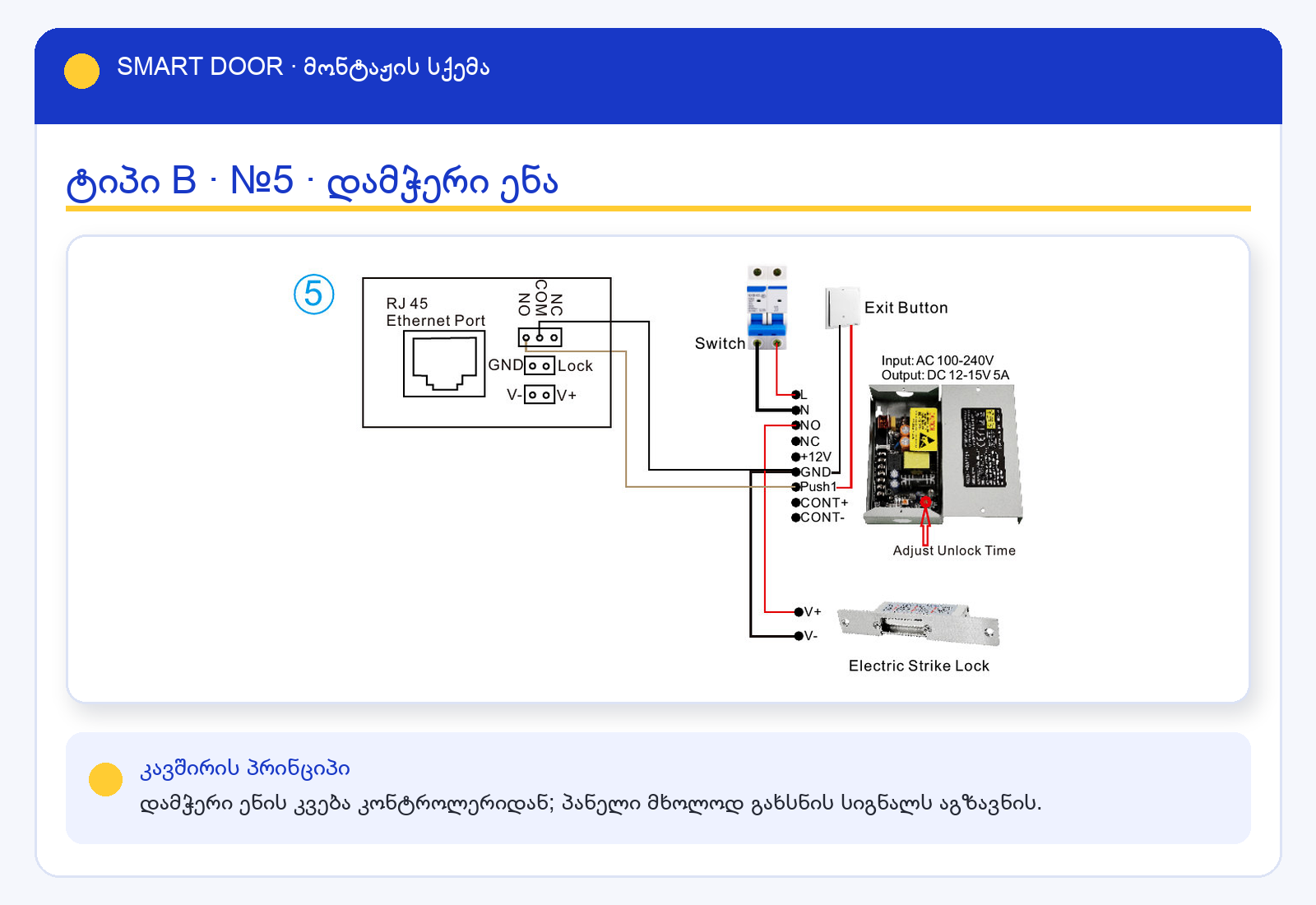

ტიპი B — საკეტის სქემა №5 — **№5 · დამჭერი ენა (Electric Strike Lock)**

ტიპი C — კონტაქტები: V− · V+ · GND · Lock · COM · NO

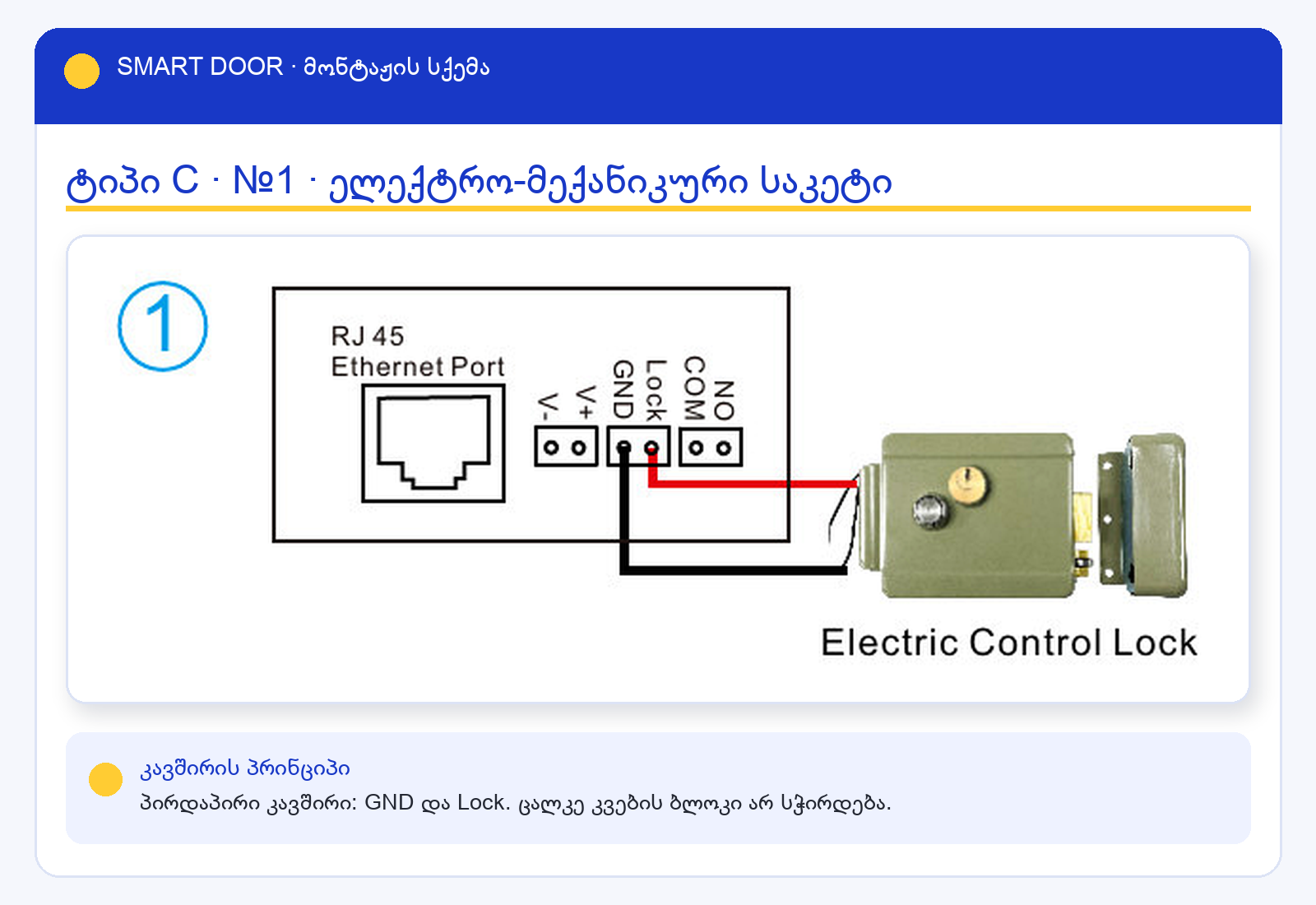

ტიპი C — საკეტის სქემა №1 — **№1 · ელექტრო-მექანიკური საკეტი** — პირდაპირ **GND** და **Lock** კონტაქტებზე.

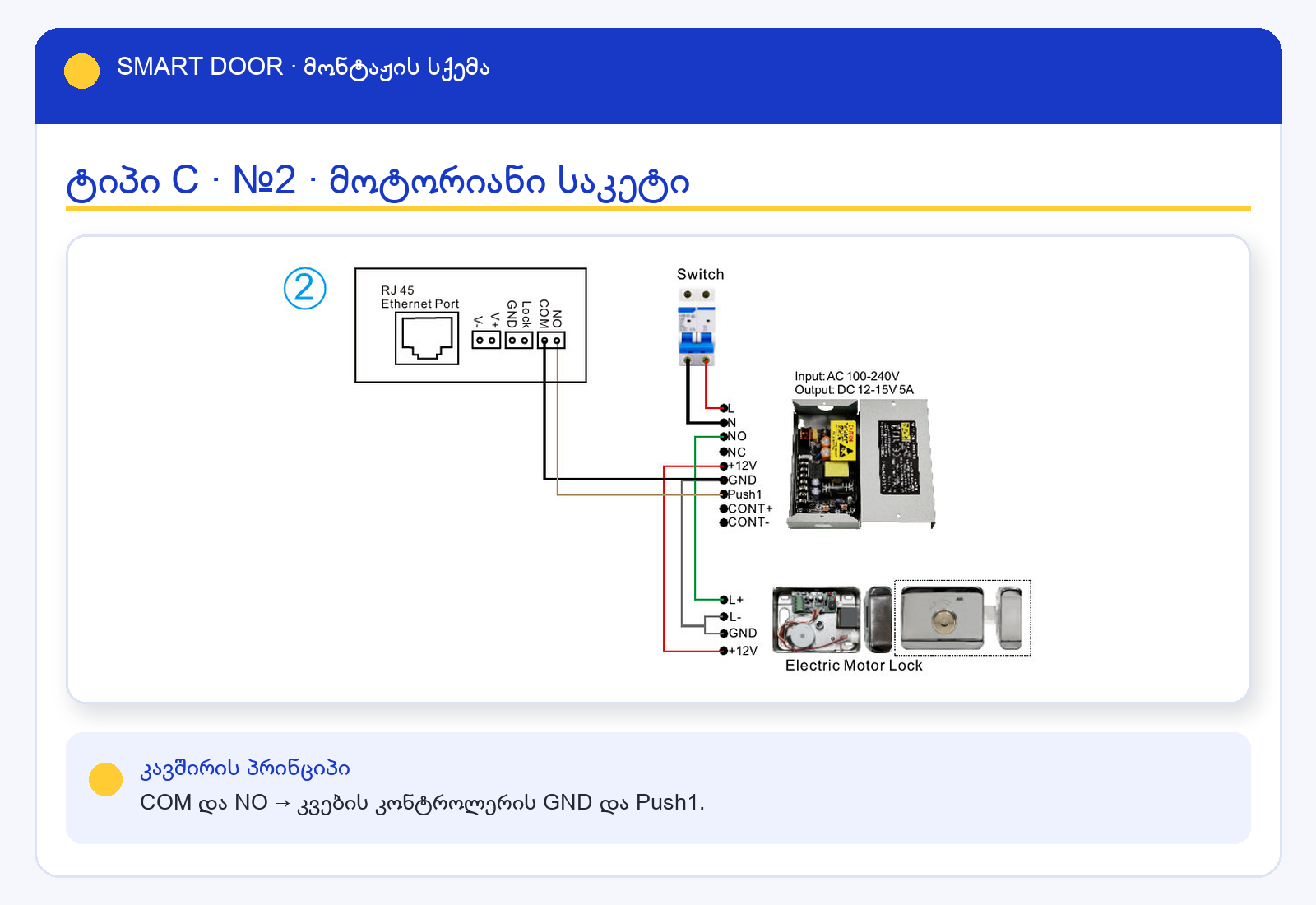

ტიპი C — საკეტის სქემა №2 — **№2 · მოტორიანი საკეტი (Electric Motor Lock)** — პანელის **COM** და NO → ბლოკის **GND** და **Push1**.

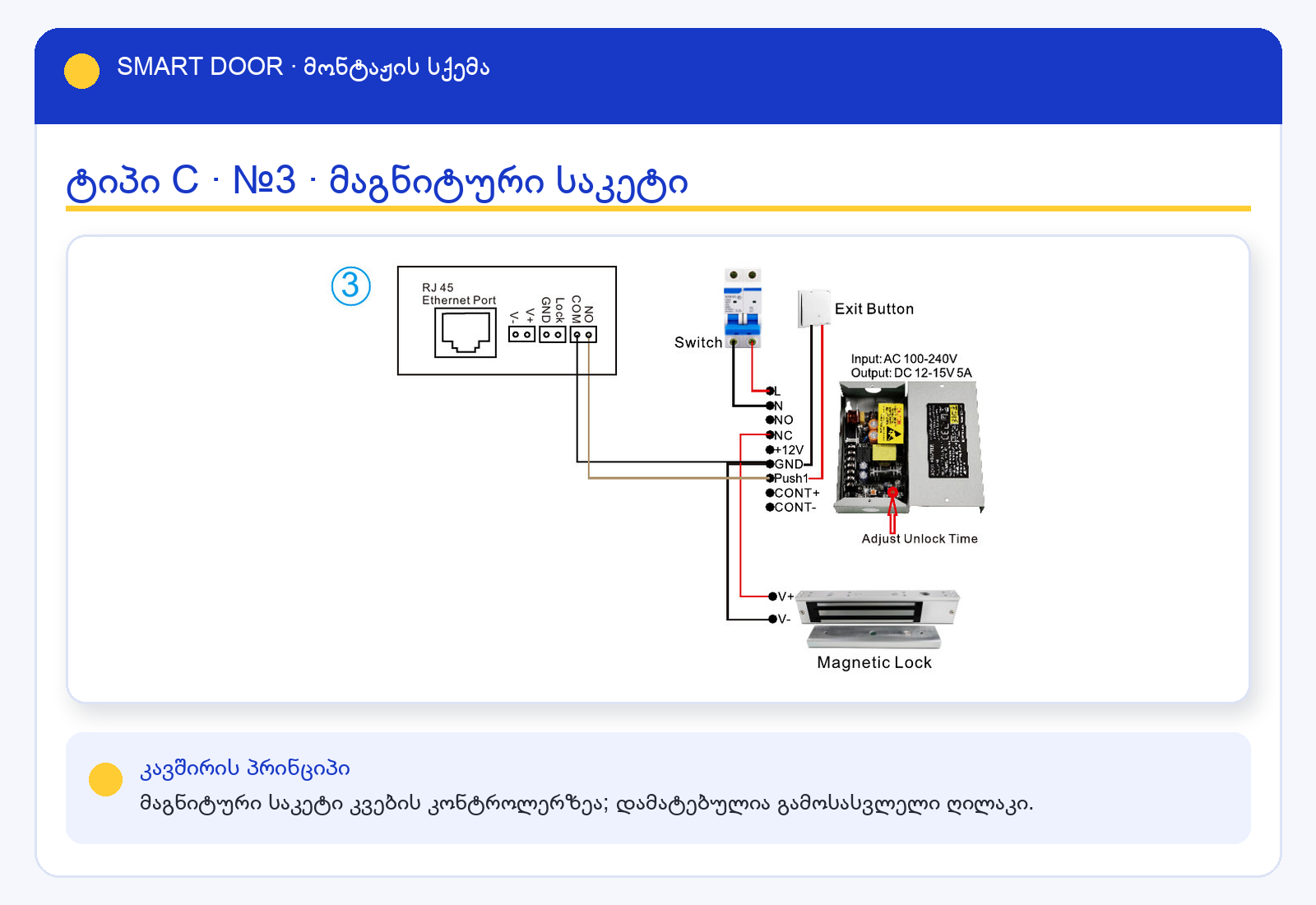

ტიპი C — საკეტის სქემა №3 — **№3 · მაგნიტური საკეტი (Magnetic Lock)** — გამოსასვლელი ღილაკით.

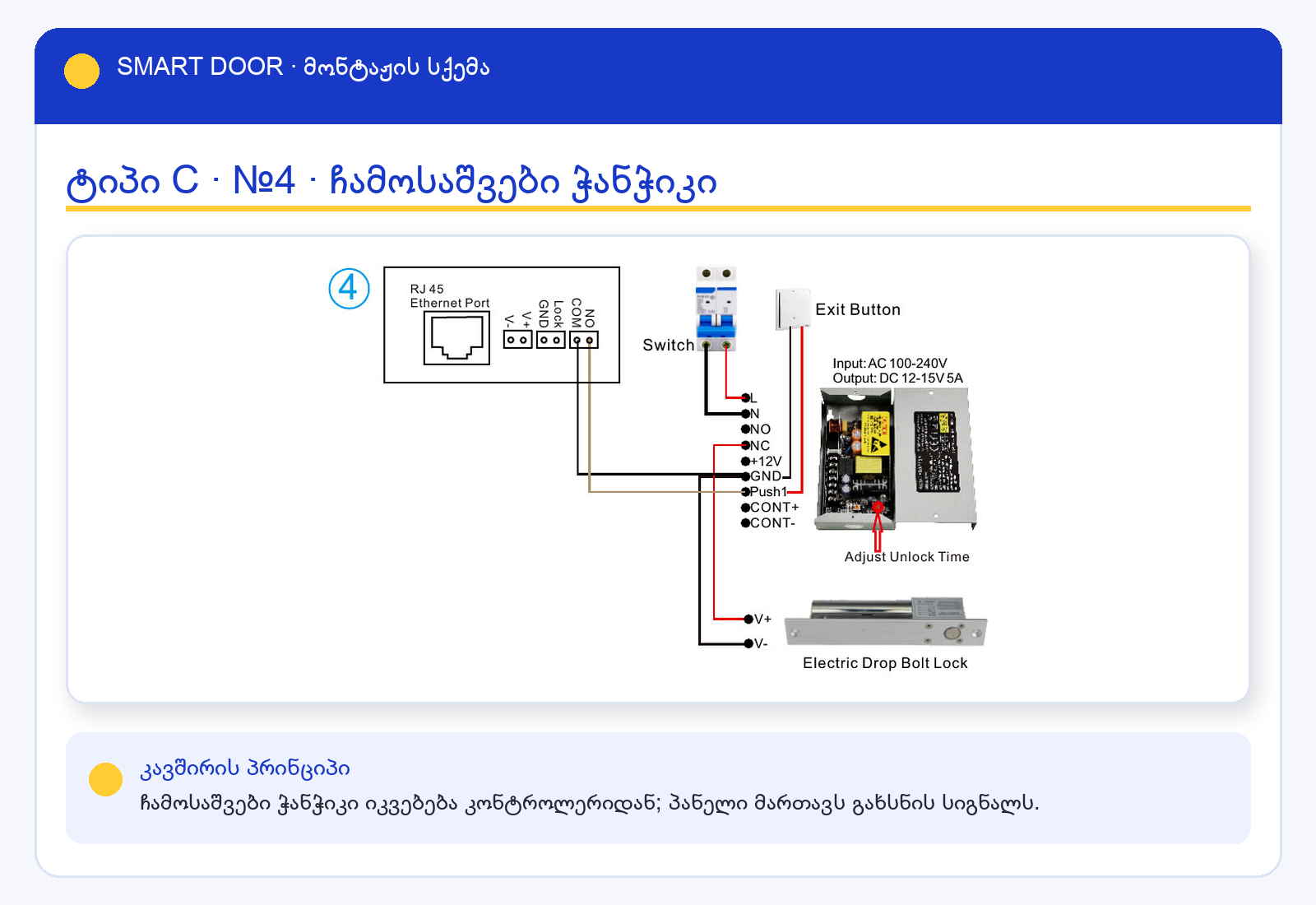

ტიპი C — საკეტის სქემა №4 — **№4 · ჩამოსაშვები ჭანჭიკი (Electric Drop Bolt Lock)**

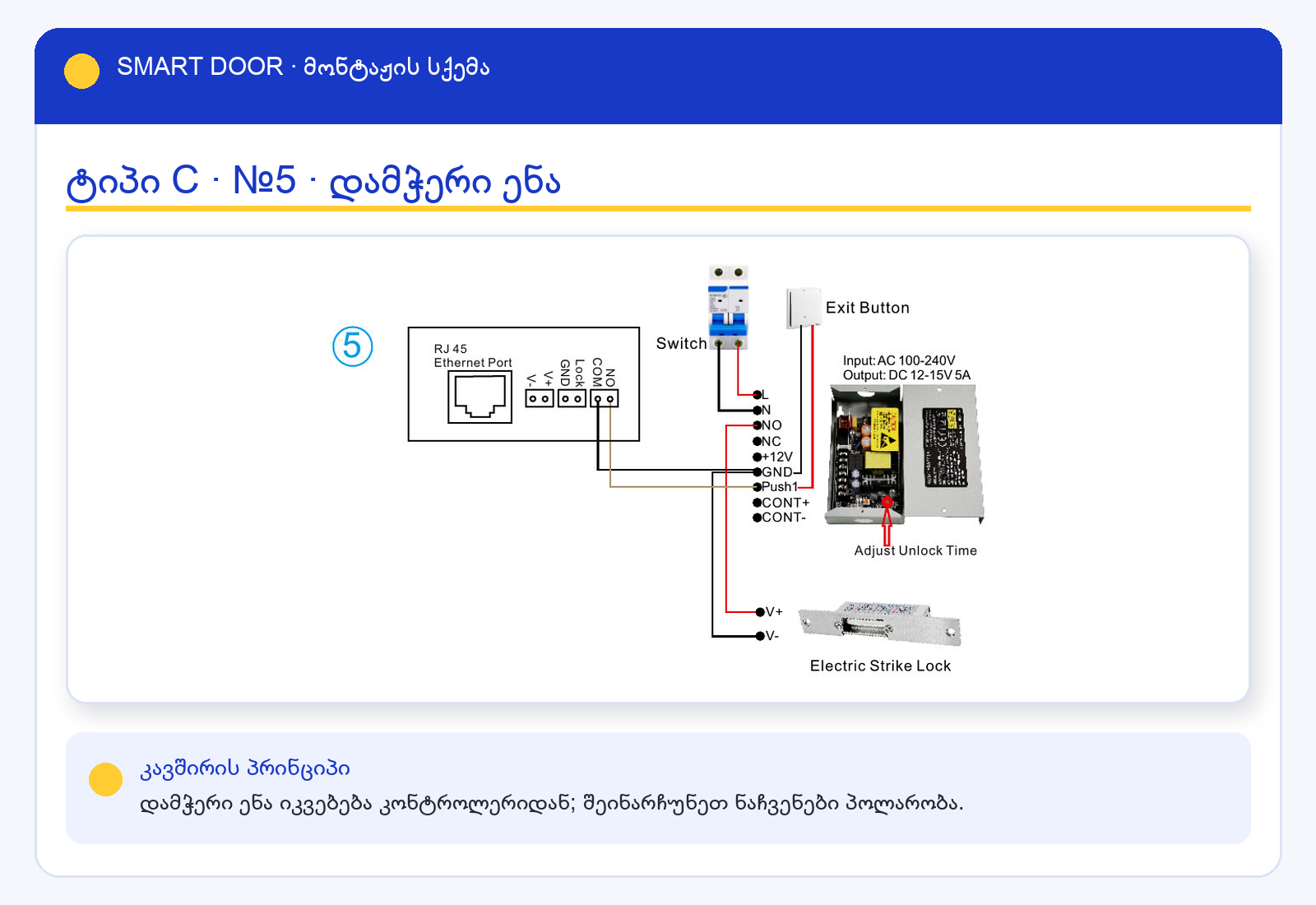

ტიპი C — საკეტის სქემა №5 — **№5 · დამჭერი ენა (Electric Strike Lock)**

საერთო წესები ყველა სქემისთვის

ავტომატი (Switch) — 220V ხაზზე, კვების ბლოკამდე. სავალდებულოა უსაფრთხოებისთვის.
L და N — 220V ფაზა და ნული კვების ბლოკზე.
გამოსასვლელი ღილაკი (Exit Button) — შიგნიდან კარის გასაღებად, უერთდება ბლოკის Push1 და GND-ს (პარალელურად პანელთან).
Adjust Unlock Time — რეგულატორი კვების ბლოკზე, კარის ღიად დარჩენის დრო.
მონიტორზეც არის დროის პარამეტრი: Settings → Door lock → Unlock time (მაგ. 3 წამი).

✕ არასდროს არ მიაერთო მაგნიტური ან მოტორიანი საკეტი პირდაპირ პანელის Lock კონტაქტზე ცალკე კვების ბლოკის გარეშე — პანელი დაიწვება.

10 პირველი ჩართვა

ჩართე კვება. მონიტორი ჩაიტვირთება (Linux სისტემა, ~30 წამი).
ენა. ⚙ Settings → System → Language → აირჩიე English (ქართული, სამწუხაროდ, არ არის).
დრო და თარიღი. Settings → Time.
Device ID. Settings → System → Device ID → 1 (თუ ერთი მონიტორი გაქვს).
შეამოწმე ზარი. დააჭირე გარე პანელის ღილაკს — მონიტორზე უნდა გამოჩნდეს ვიდეო და ჩაირთოს ზარი.
შეამოწმე საკეტი. ზარის დროს დააჭირე კარის ხატულას — საკეტმა უნდა დაწკაპუნოს.
Wi-Fi და აპლიკაცია. იხ. მე-17 განყოფილება.

11 მთავარი ეკრანი

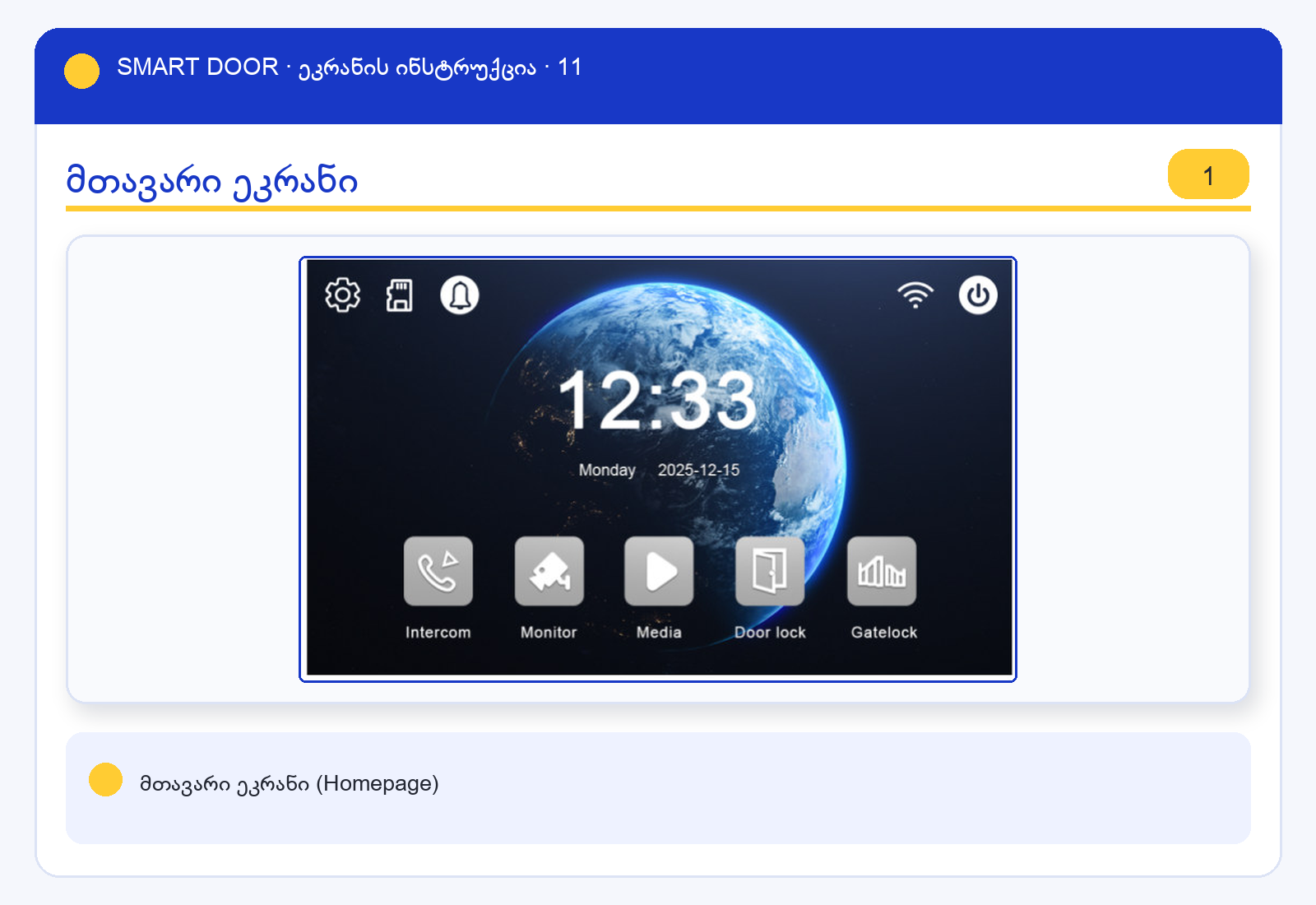

ui_home — Smart Door ეკრანის ინსტრუქცია — მთავარი ეკრანი (Homepage)

ხატულა	ინგლისურად	რას აკეთებს
⚙ ზედა მარცხნივ	Settings	პარამეტრებში შესვლა
🔔 ზარი	Mute	ჩუმი რეჟიმის ჩართვა/გამორთვა
⏻ ზედა მარჯვნივ	Turn off	ეკრანის გამორთვა
📞 Intercom	Intercom	სხვა შიდა მონიტორთან დარეკვა
📹 Monitor	Monitor	გარე პანელის ცოცხალი ვიდეოს ნახვა
▶ Media	Media	ჩანაწერები: ზარები, ვიდეო, ფოტო
🚪 Door lock	Door lock	კარის საკეტის გახსნა
🏙 Gatelock	Gate lock	ეზოს/ჭიშკრის საკეტის გახსნა

12 ზარი, მონიტორინგი და მედია

შიდა ზარი (Intercom)

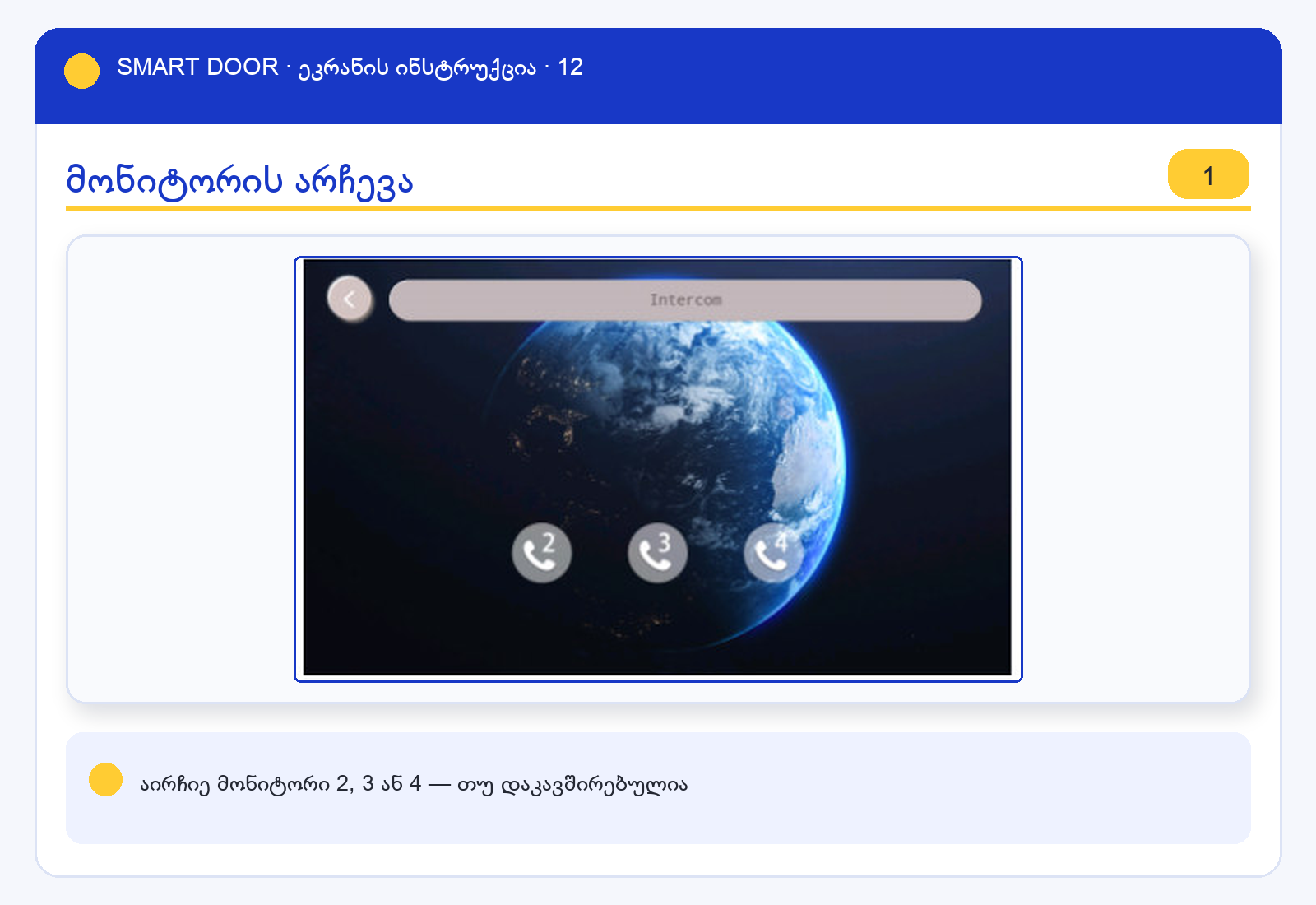

ui_intercom1 — Smart Door ეკრანის ინსტრუქცია — აირჩიე მონიტორი 2, 3 ან 4 — თუ დაკავშირებულია

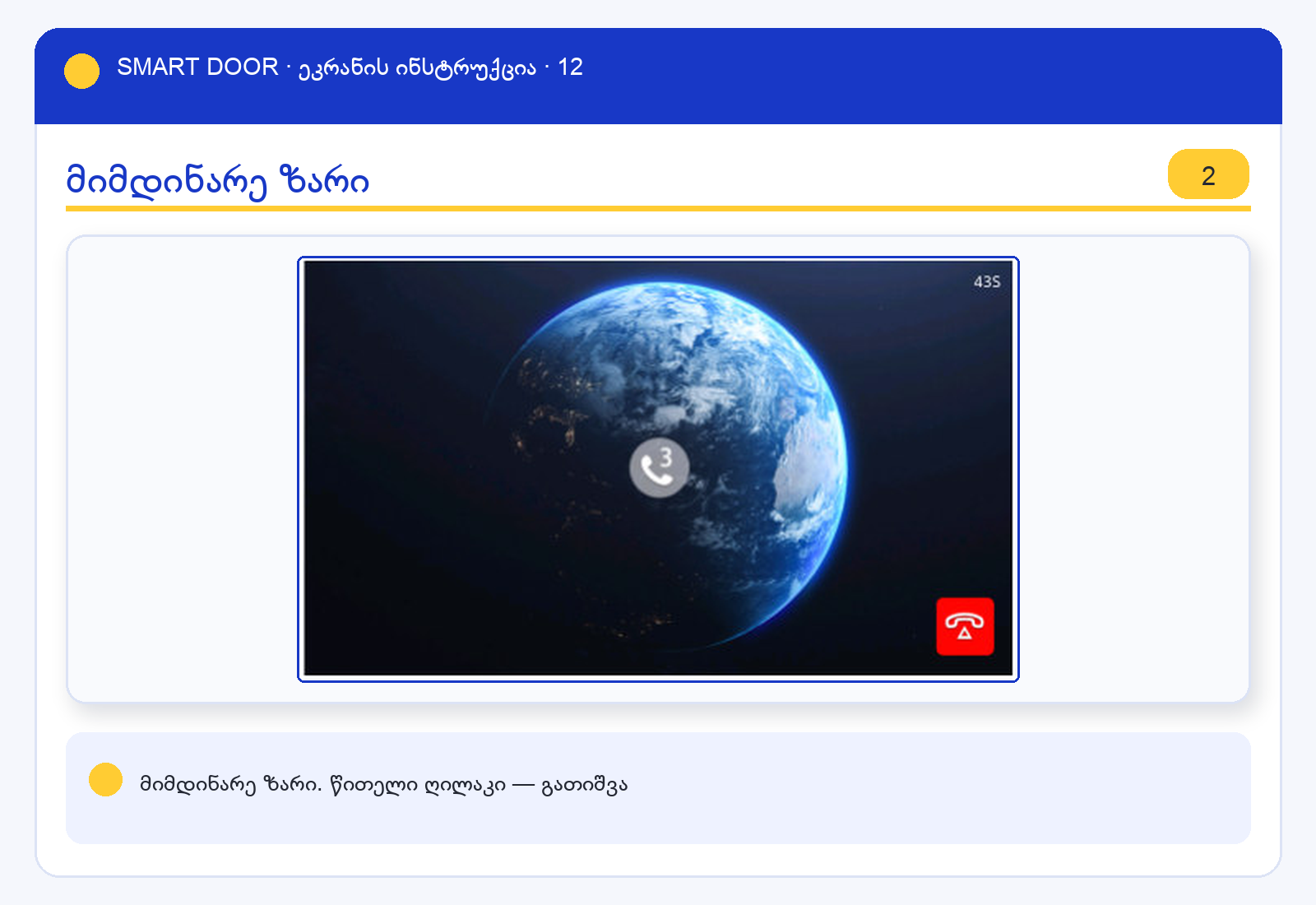

ui_intercom2 — Smart Door ეკრანის ინსტრუქცია — მიმდინარე ზარი. წითელი ღილაკი — გათიშვა

მონიტორინგი (Monitor)

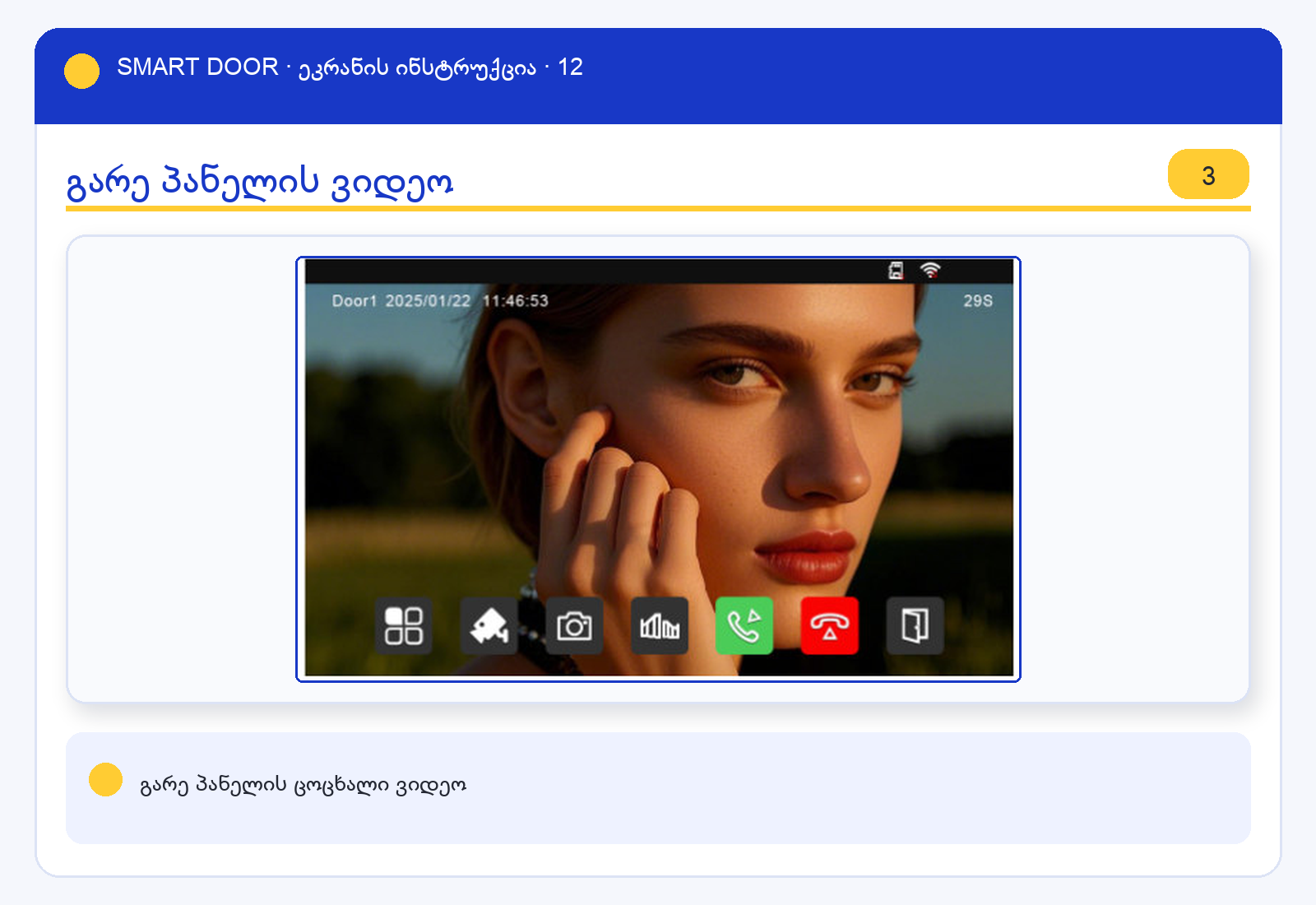

ui_monitor — Smart Door ეკრანის ინსტრუქცია — გარე პანელის ცოცხალი ვიდეო

ღილაკი	ფუნქცია
Menu (⊞)	ფერი, კონტრასტი, სიკაშკაშე, ხმა
Video (📹)	ვიდეო ჩაწერის დაწყება; მეორედ დაჭერა — გაჩერება
Photo (📷)	ფოტოს გადაღება
Gate lock (🏙)	ჭიშკრის გახსნა
Answer (მწვანე 📞)	საუბრის დაწყება
Hang up (წითელი 📞)	გათიშვა
Door lock (🚪)	კარის გახსნა

მედია (Media)

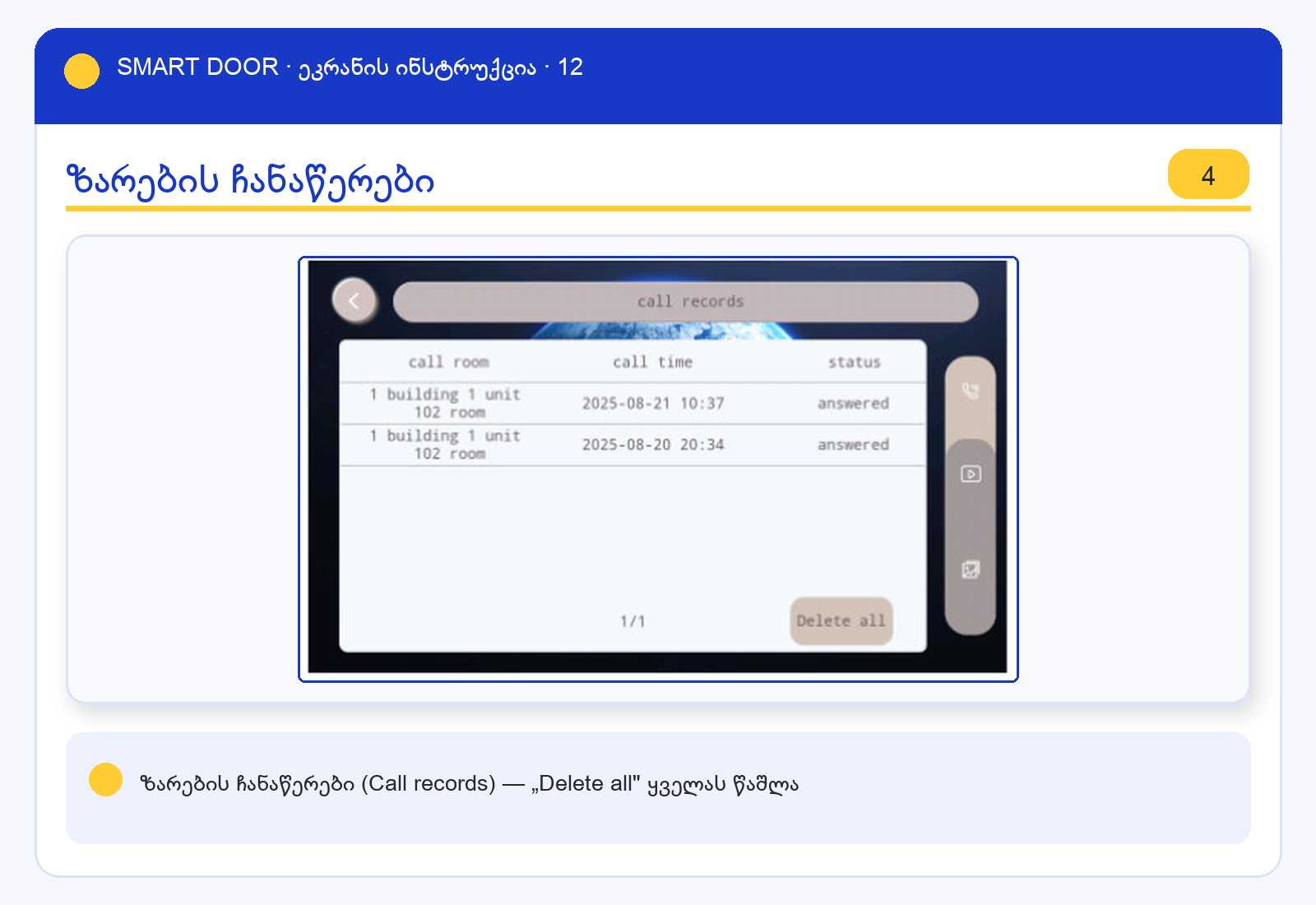

ui_callrec — Smart Door ეკრანის ინსტრუქცია — ზარების ჩანაწერები (Call records) — „Delete all" ყველას წაშლა

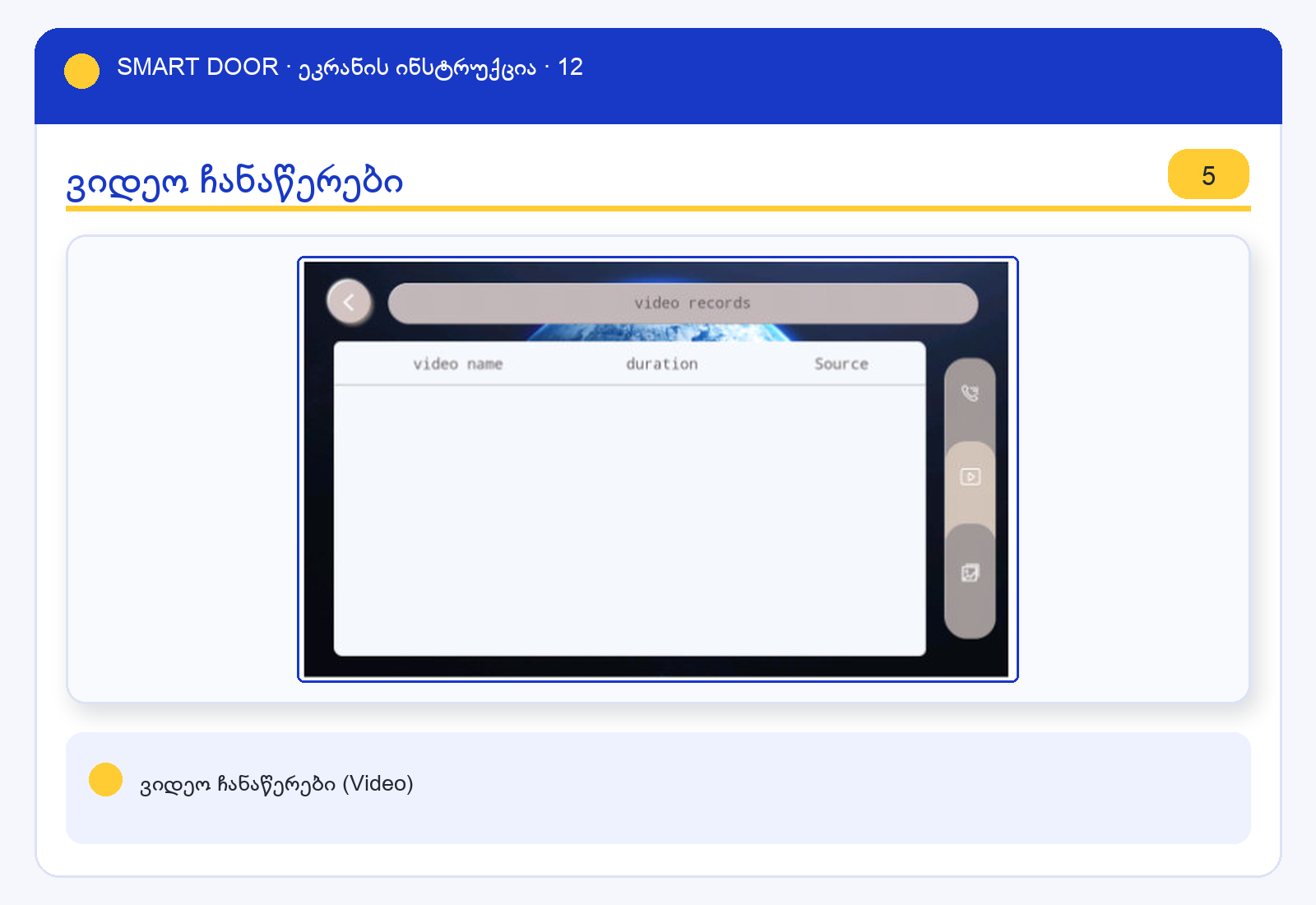

ui_video — Smart Door ეკრანის ინსტრუქცია — ვიდეო ჩანაწერები (Video)

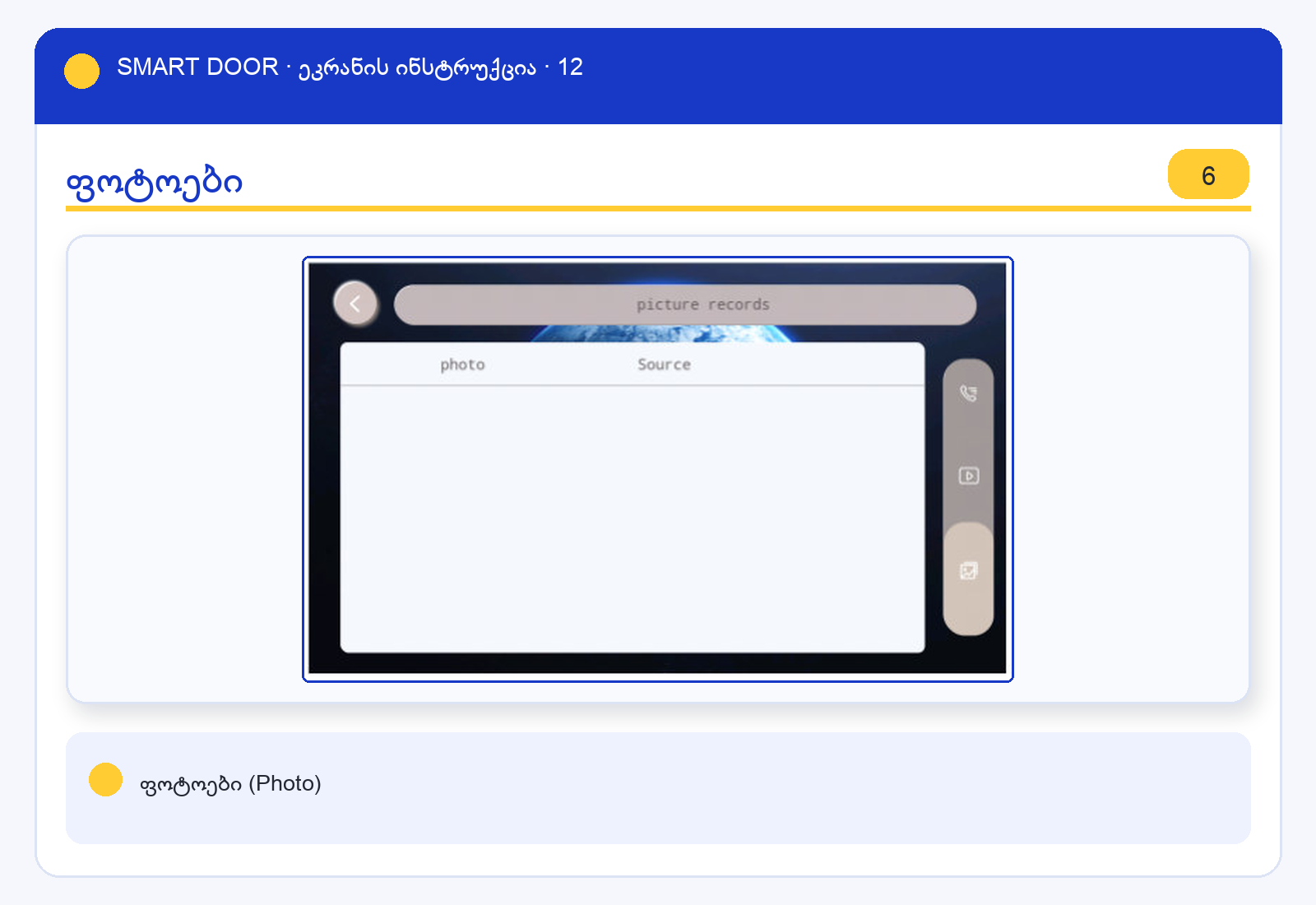

ui_photo — Smart Door ეკრანის ინსტრუქცია — ფოტოები (Photo)

SD ბარათი ჩანაწერები SD ბარათზე ინახება. მაქსიმუმ 128GB micro SD. ბარათი მონიტორის გვერდით სლოტშია.

13 პარამეტრები (Settings)

13.1 System — სისტემა

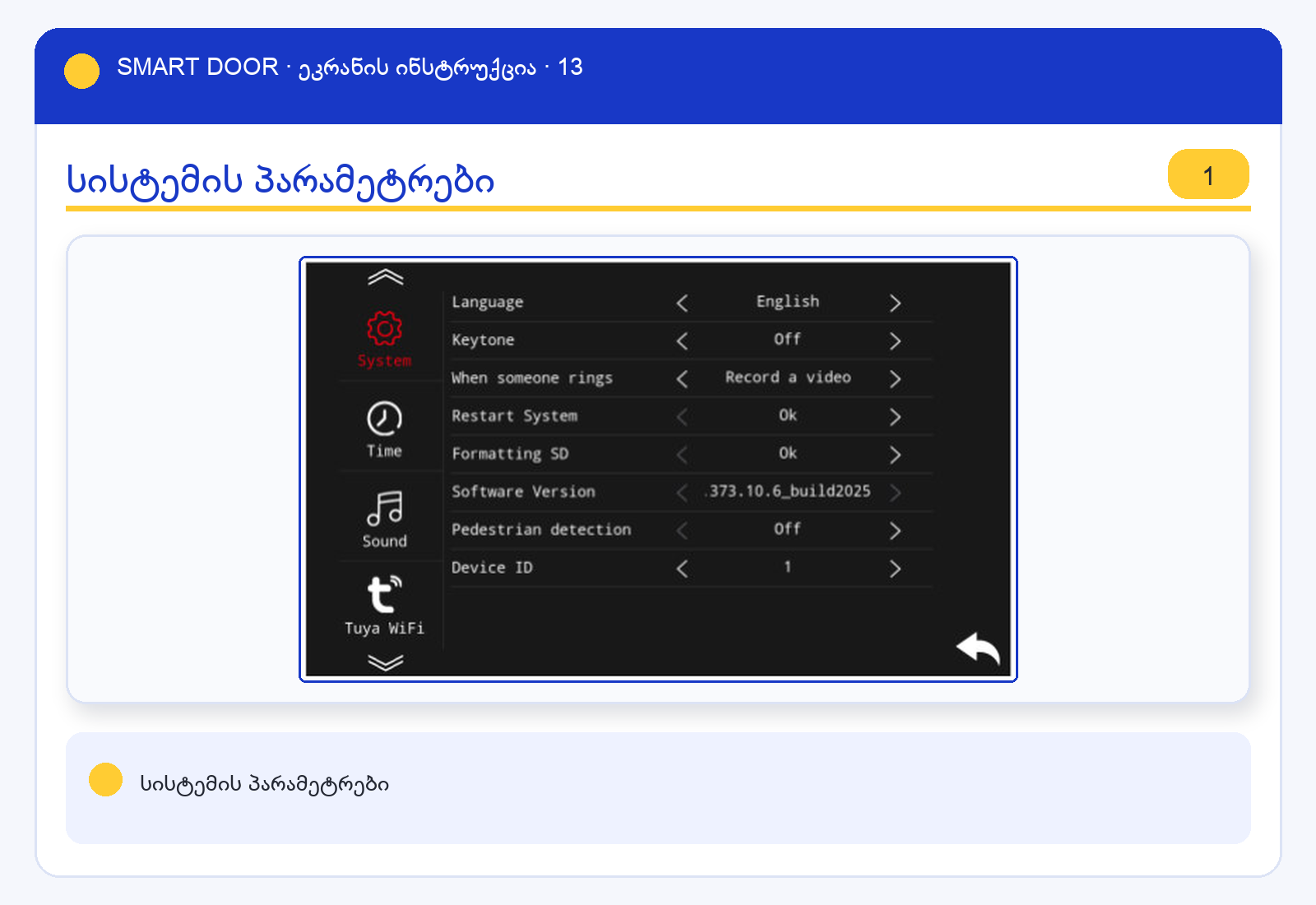

ui_system — Smart Door ეკრანის ინსტრუქცია — სისტემის პარამეტრები

პარამეტრი	რას ნიშნავს
Language	ინტერფეისის ენა
Keytone	ღილაკზე დაჭერის ხმა (On/Off)
When someone rings	რა მოხდეს ზარისას: ვიდეო ჩაიწეროს (Record a video) თუ ფოტო
Restart System	სისტემის გადატვირთვა
Formatting SD	SD ბარათის ფორმატირება (ყველაფერს წაშლის)
Software Version	პროგრამის ვერსია
Pedestrian detection	ადამიანის ამოცნობა — ავტომატურად იწერს, როცა ვინმე გაივლის
Device ID	მონიტორის ნომერი (1–4). თითოეულს უნიკალური!

13.2 Time — დრო

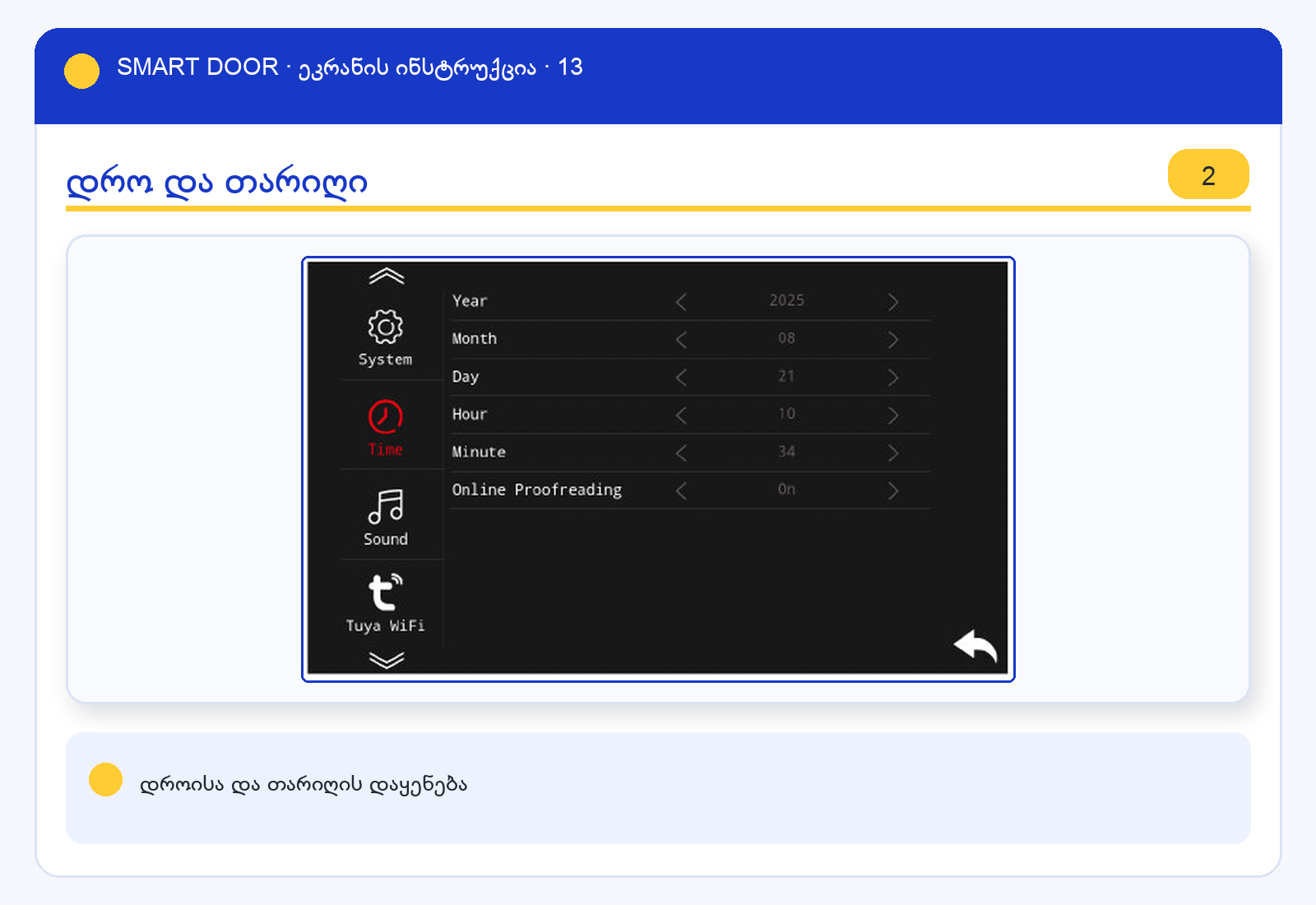

ui_time — Smart Door ეკრანის ინსტრუქცია — დროისა და თარიღის დაყენება

13.3 Sound — ხმა

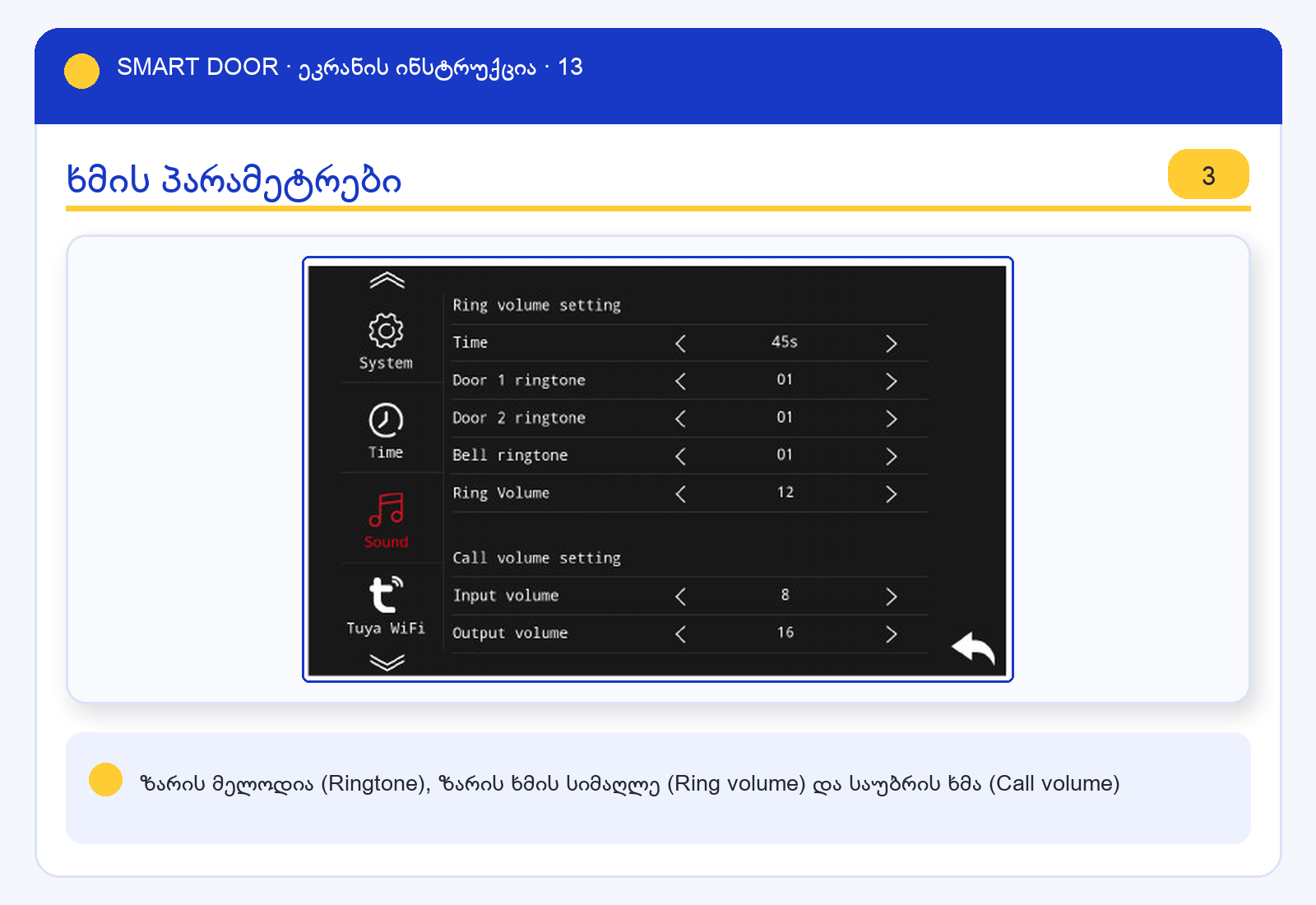

ui_sound — Smart Door ეკრანის ინსტრუქცია — ზარის მელოდია (Ringtone), ზარის ხმის სიმაღლე (Ring volume) და საუბრის ხმა (Call volume)

13.4 Tuya WiFi

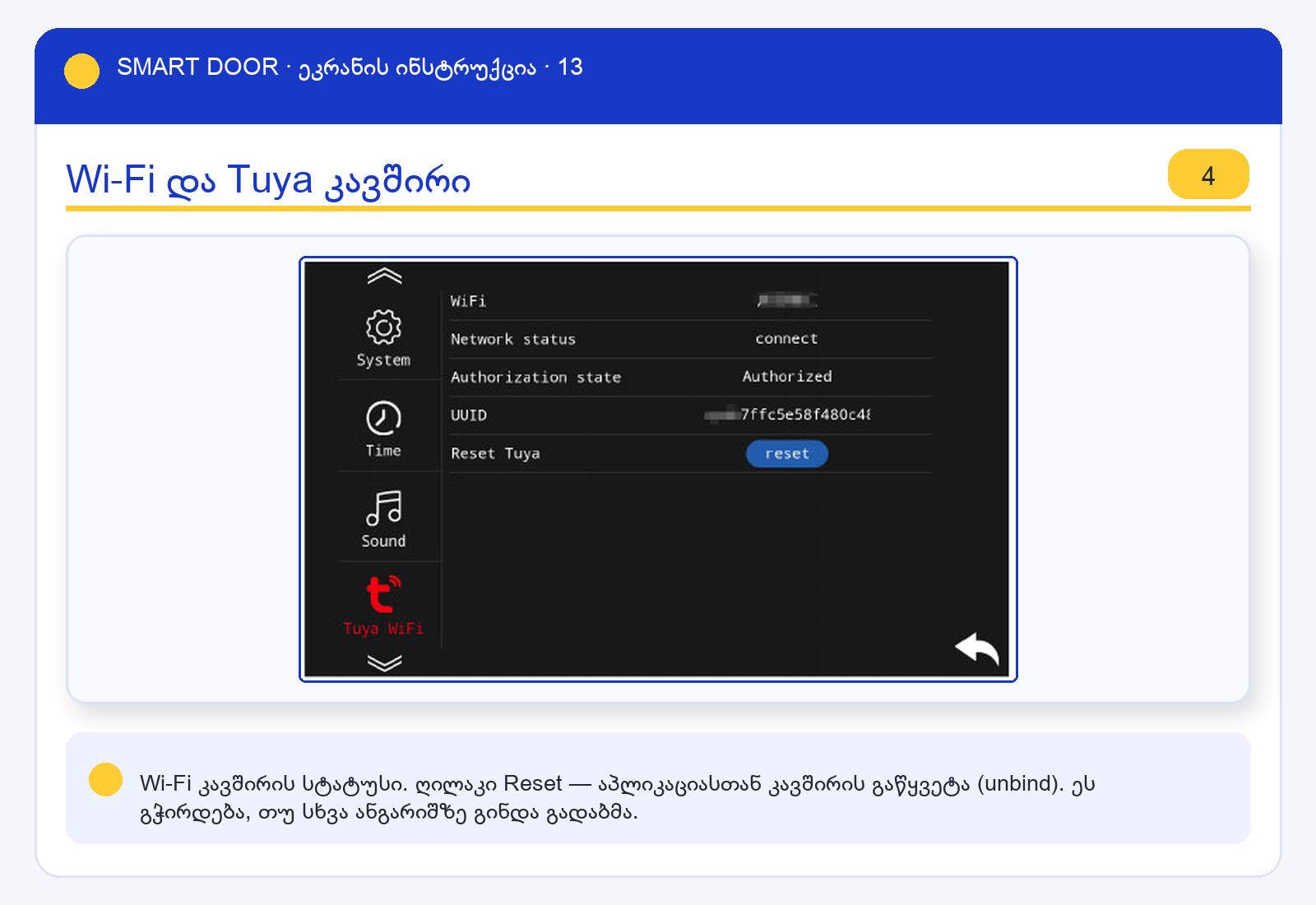

ui_tuyawifi — Smart Door ეკრანის ინსტრუქცია — Wi-Fi კავშირის სტატუსი. ღილაკი **Reset** — აპლიკაციასთან კავშირის გაწყვეტა (unbind). ეს გჭირდება, თუ სხვა ანგარიშზე გინდა გადაბმა.

13.5 Door lock — საკეტის დრო

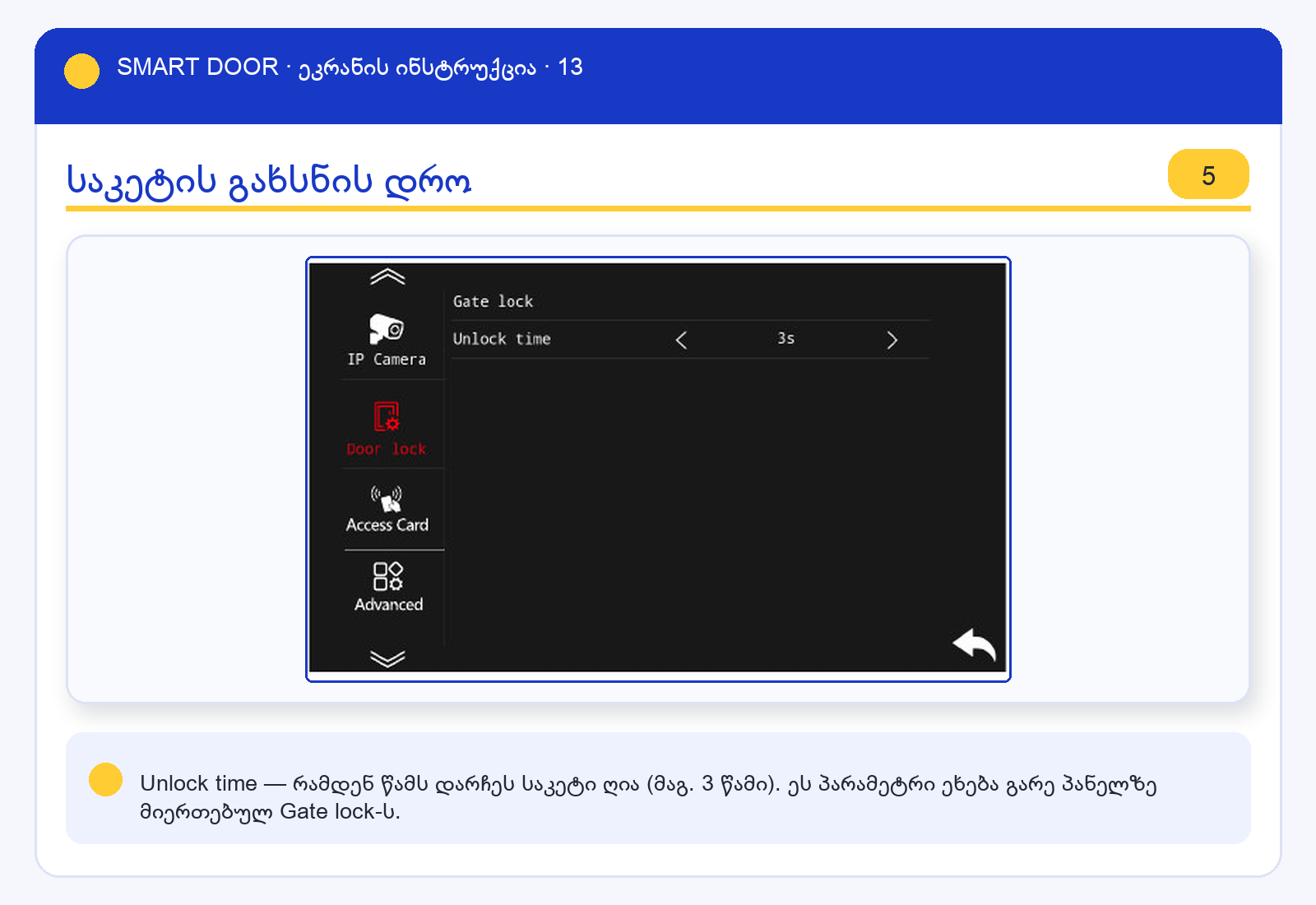

ui_doorlock — Smart Door ეკრანის ინსტრუქცია — **Unlock time** — რამდენ წამს დარჩეს საკეტი ღია (მაგ. 3 წამი). ეს პარამეტრი ეხება გარე პანელზე მიერთებულ **Gate lock**-ს.

14 IP კამერის დამატება (ONVIF)

მონიტორზე შეგიძლია გარე უსაფრთხოების კამერების ჩვენება. კამერამ უნდა უჭერდეს მხარს ONVIF პროტოკოლს.

კამერაში ჩართე ONVIF. კამერის ვებ-ინტერფეისში: System Settings → Security Management → System Services → ჩართე Onvif.

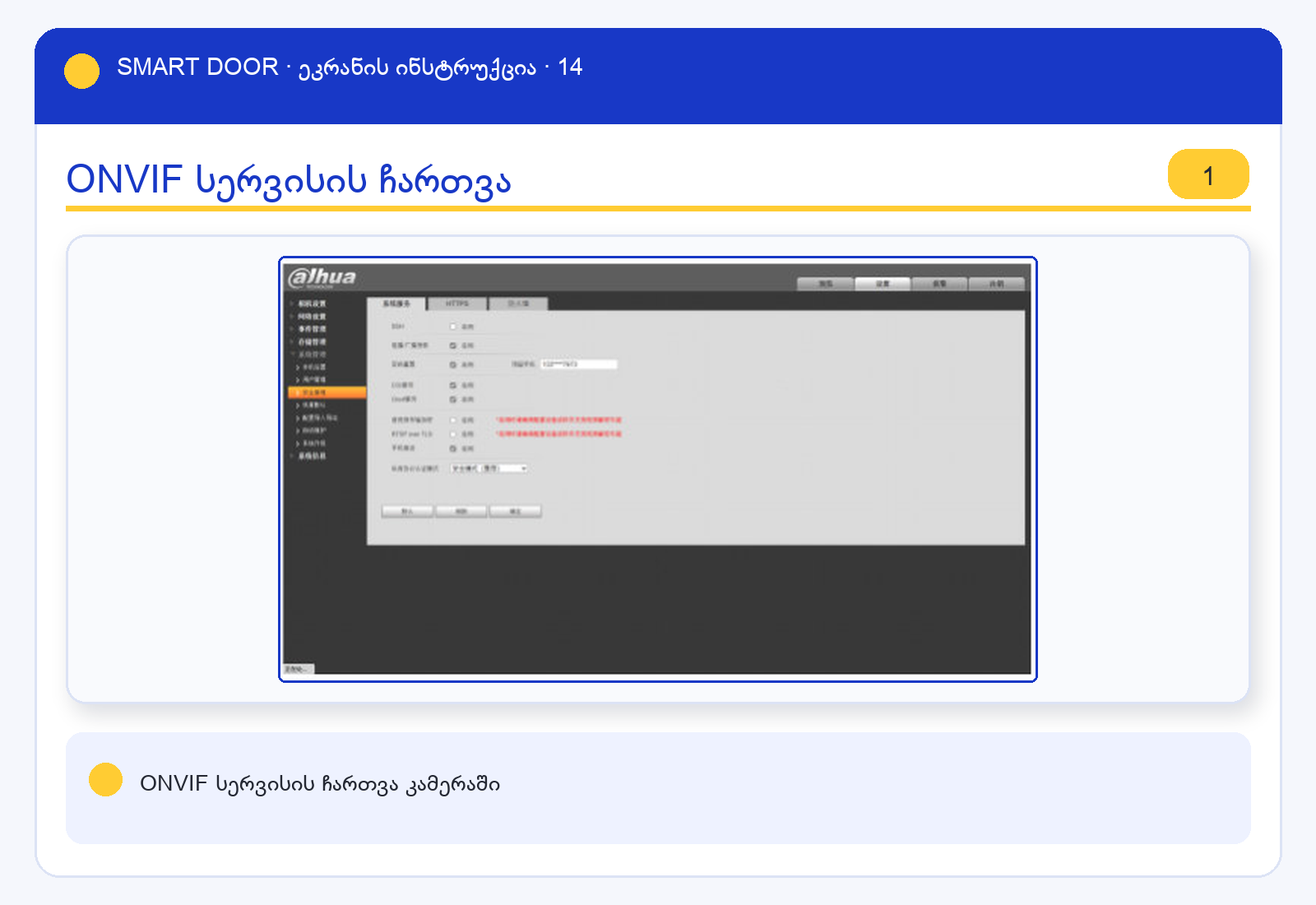

ONVIF სერვისის ჩართვა კამერაში

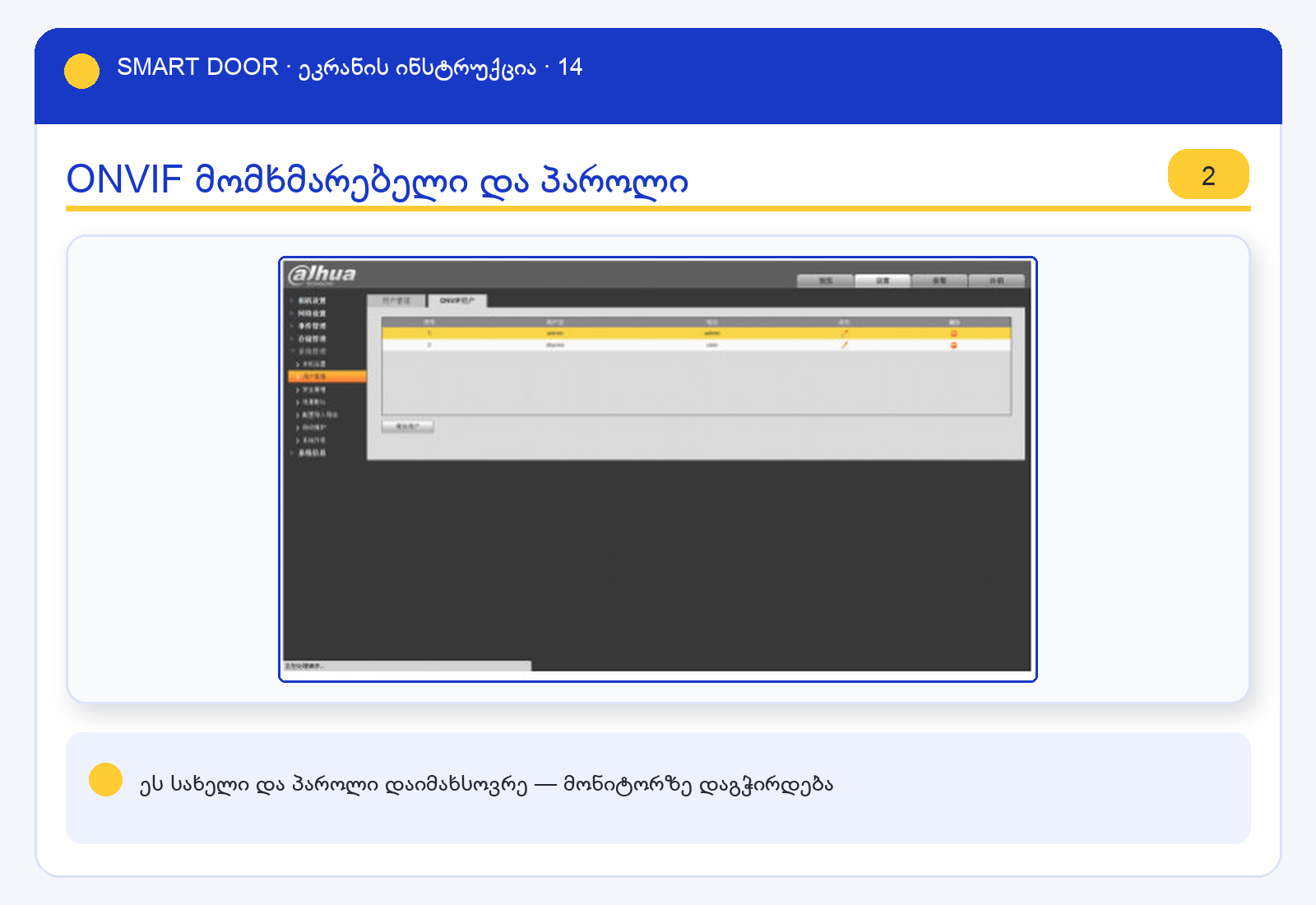

შექმენი ONVIF მომხმარებელი. Settings → System Management → User Management → ONVIF User → Add User → ჩაწერე ახალი სახელი და პაროლი, ჯგუფად აირჩიე user → OK.
ეს სახელი და პაროლი დაიმახსოვრე — მონიტორზე დაგჭირდება
დაამატე მონიტორზე. Settings → IP Camera → დააჭირე კამერის IP მისამართს → შეიყვანე ONVIF სახელი და პაროლი → Enable და Save.

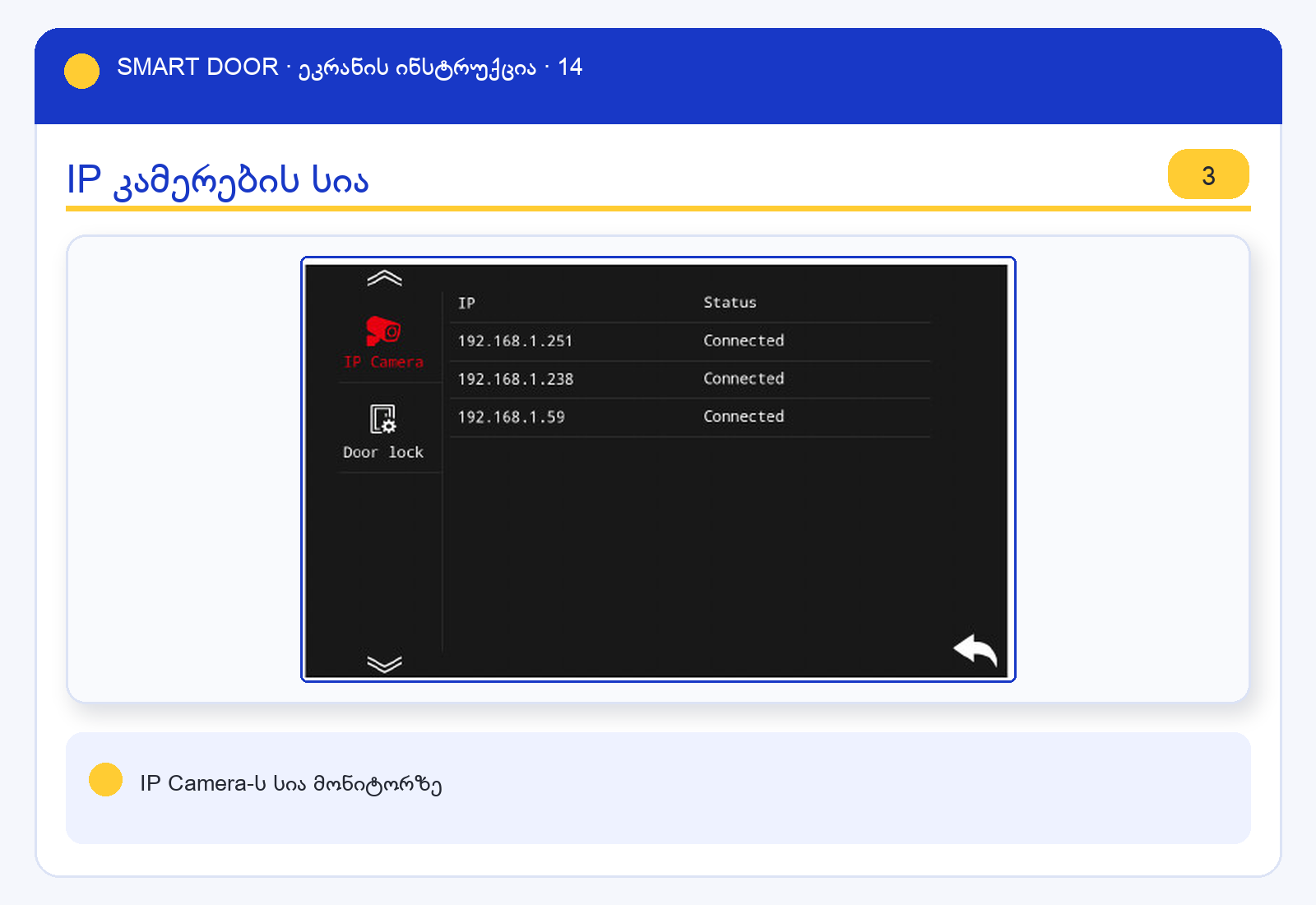

IP Camera-ს სია მონიტორზე

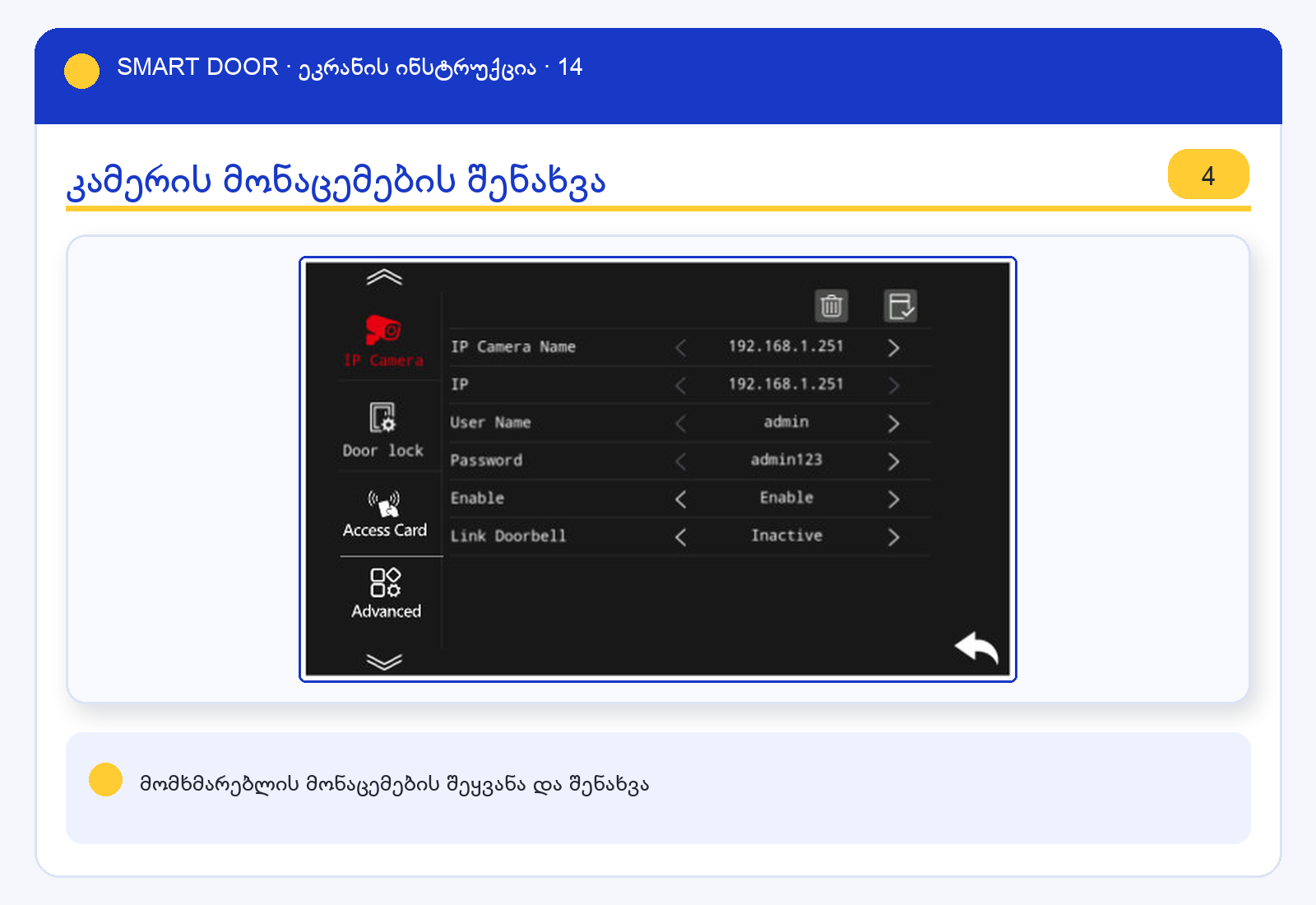

მომხმარებლის მონაცემების შეყვანა და შენახვა

⚠ კამერა და მონიტორი ერთ ქსელში უნდა იყოს (ერთი როუტერი, ერთი ქვექსელი).

15 ბარათები (Card Management)

მხოლოდ იმ პანელებზე მუშაობს, რომლებსაც IC/NFC წამკითხველი აქვთ — ტიპი B და ტიპი C.

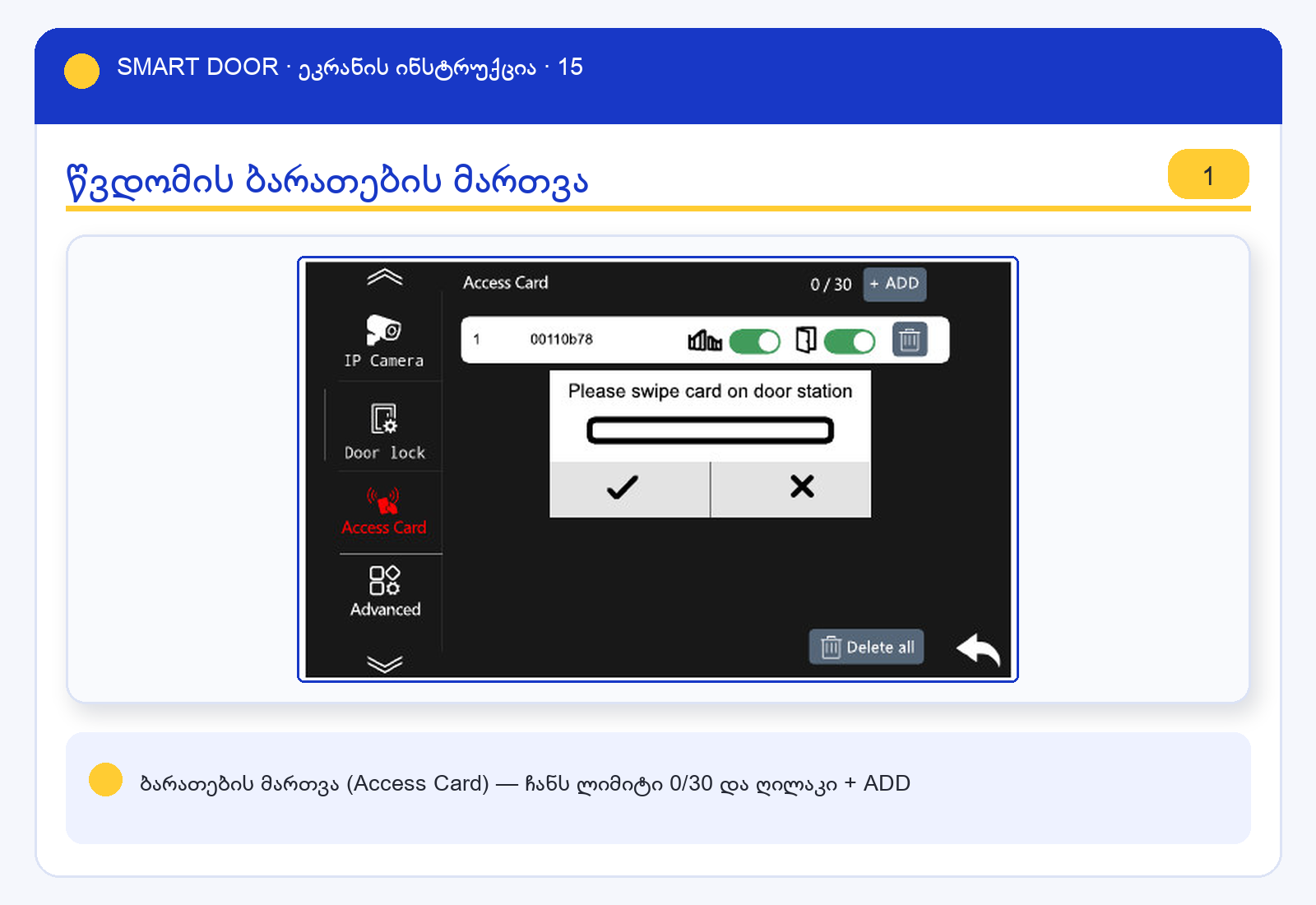

ui_card1 — Smart Door ეკრანის ინსტრუქცია — ბარათების მართვა (Access Card) — ჩანს ლიმიტი 0/30 და ღილაკი **+ ADD**

ADD დააჭირე — გამოჩნდება წარწერა „Please swipe card on door station".
გაატარე ბარათი გარე პანელზე — ნომერი ავტომატურად ჩაიწერება.
დააჭირე ✓ — ბარათი დაემატა.
შემდეგისთვის ისევ ADD.
წასაშლელად — სანაგვე ურნის ხატულა კონკრეტულ ბარათზე, ან Delete all ყველასთვის.

თითოეულ ბარათზე ცალკე ჩართვა/გამორთვაა ორი საკეტისთვის: ჭიშკარი (Gate) და კარი (Door). მწვანე გადამრთველი = ჩართული.

16 ინჟინრის პარამეტრები (Advanced Settings)

🔑 ნაგულისხმევი პაროლი: 123456 აქ ცვლილებამ შეიძლება სისტემა გათიშოს — ფრთხილად.

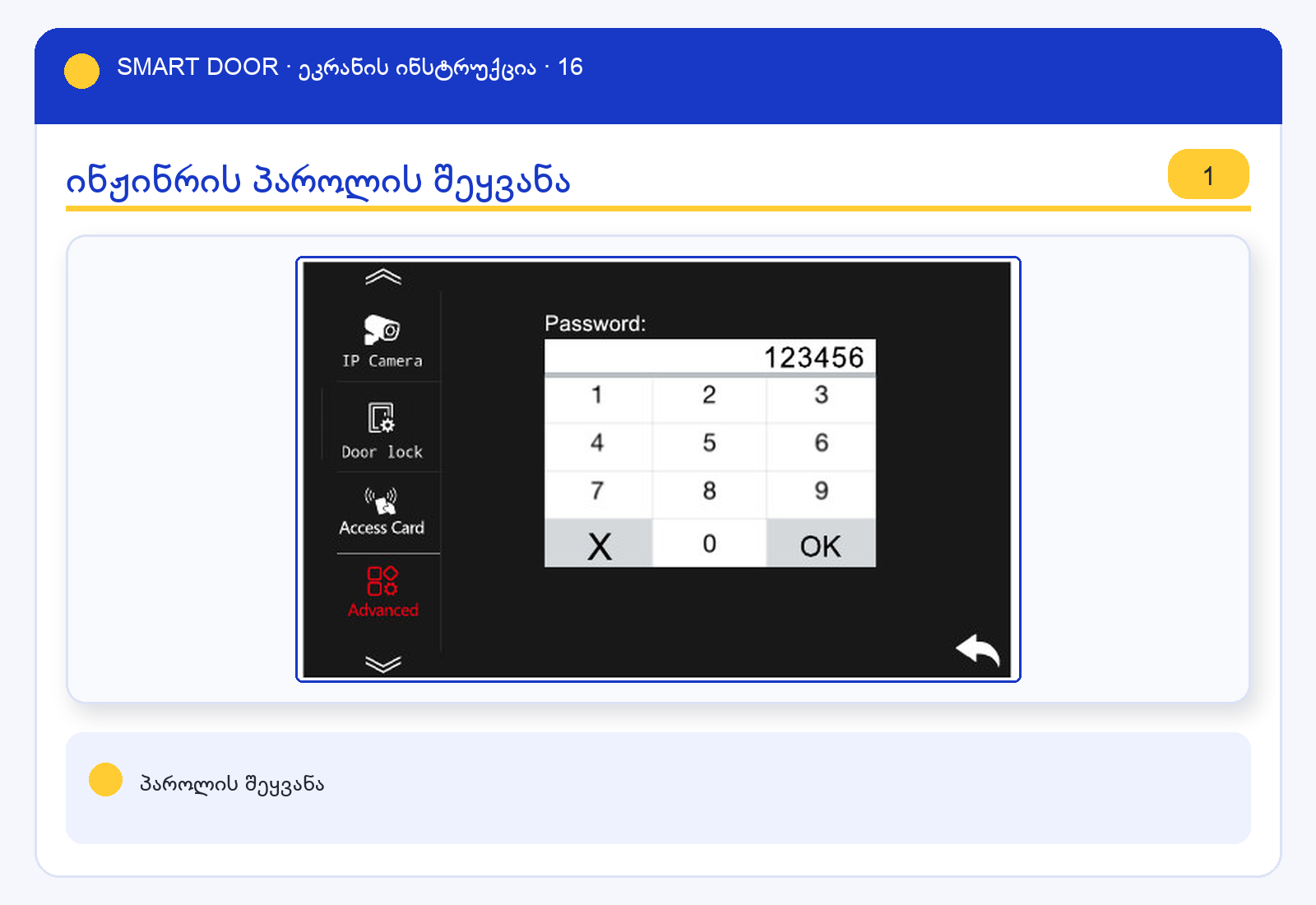

ui_pwdpad — Smart Door ეკრანის ინსტრუქცია — პაროლის შეყვანა

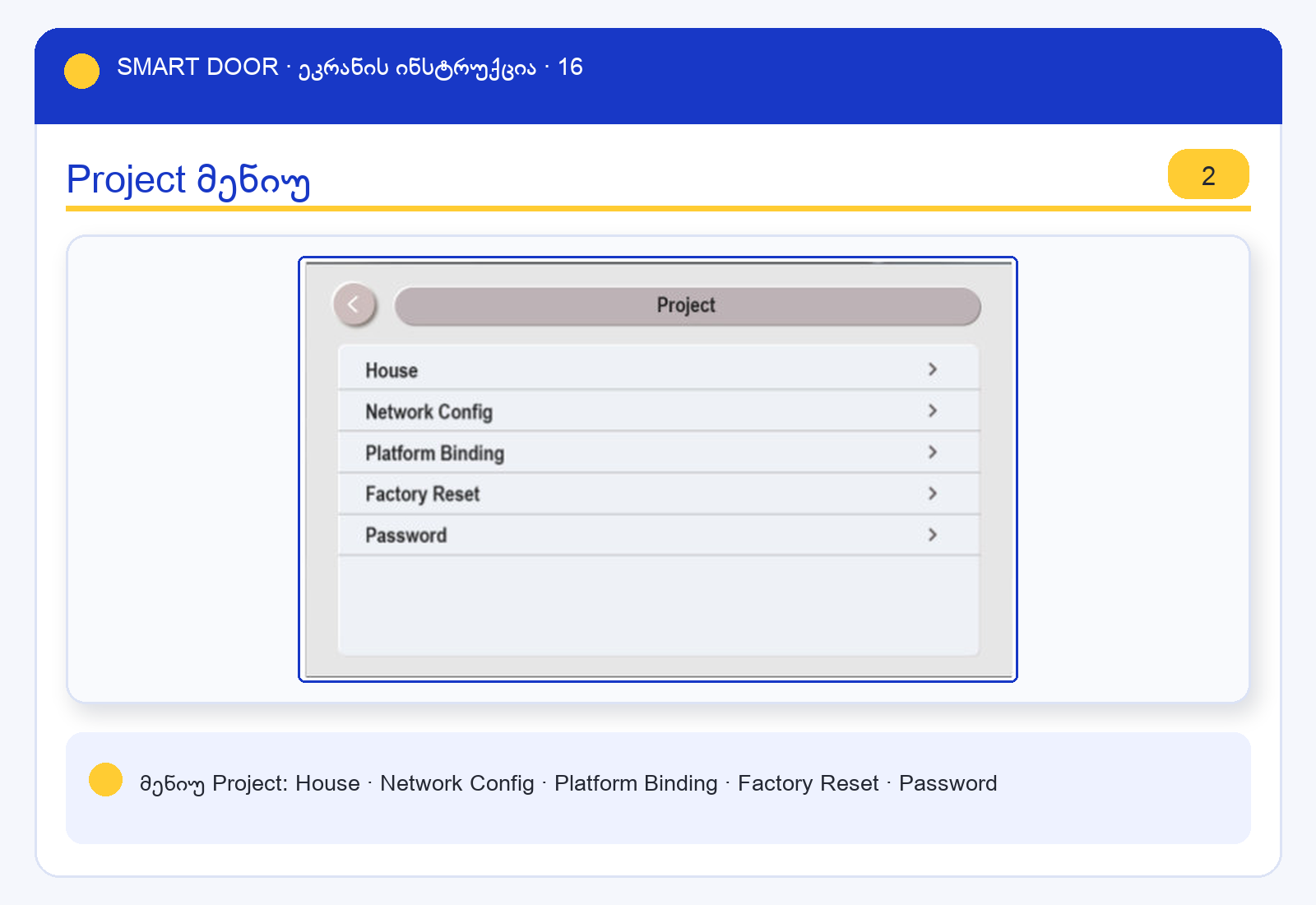

ui_project — Smart Door ეკრანის ინსტრუქცია — მენიუ **Project**: House · Network Config · Platform Binding · Factory Reset · Password

16.1 House — მისამართი

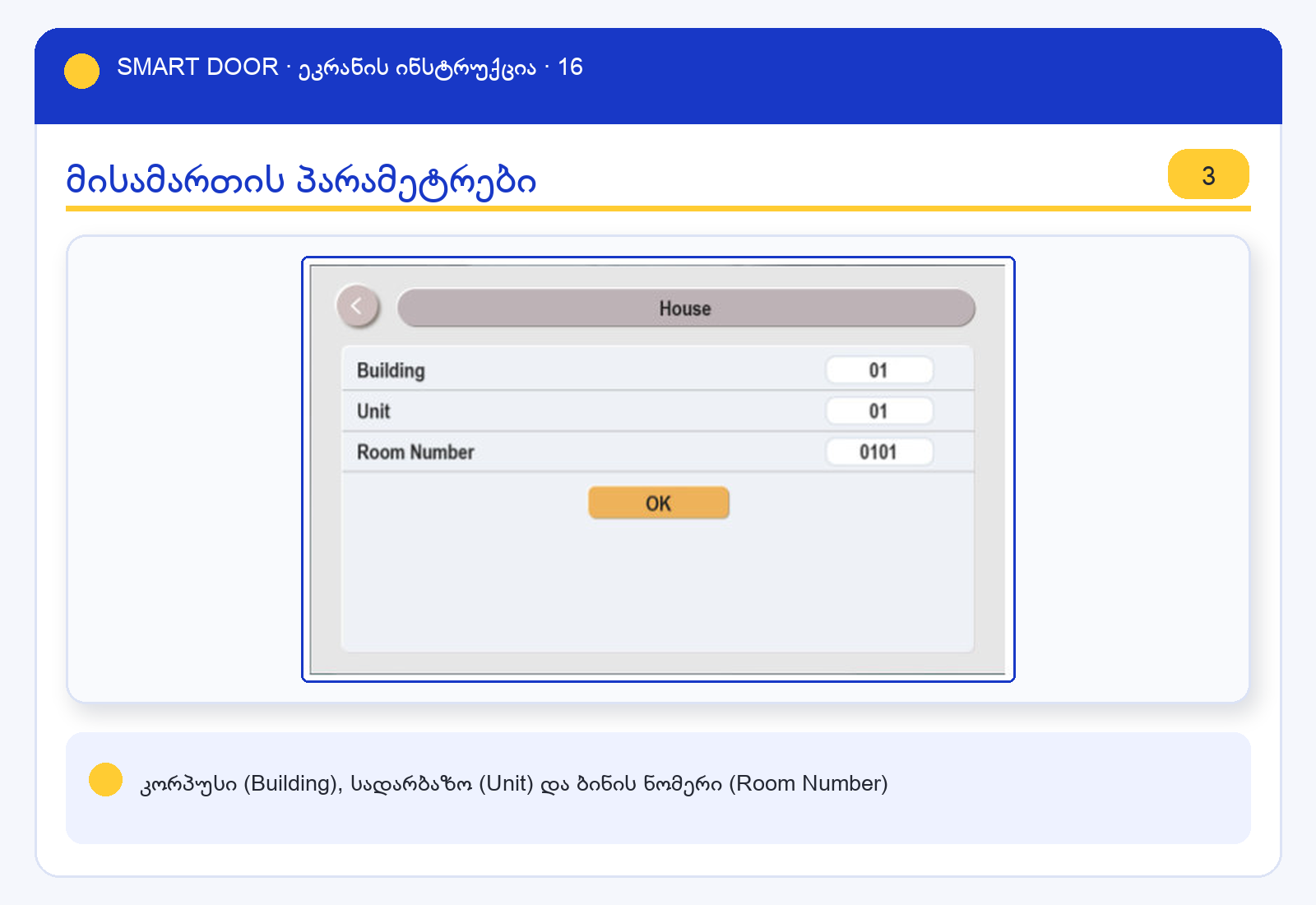

ui_house — Smart Door ეკრანის ინსტრუქცია — კორპუსი (Building), სადარბაზო (Unit) და ბინის ნომერი (Room Number)

16.2 Network Config — ქსელი

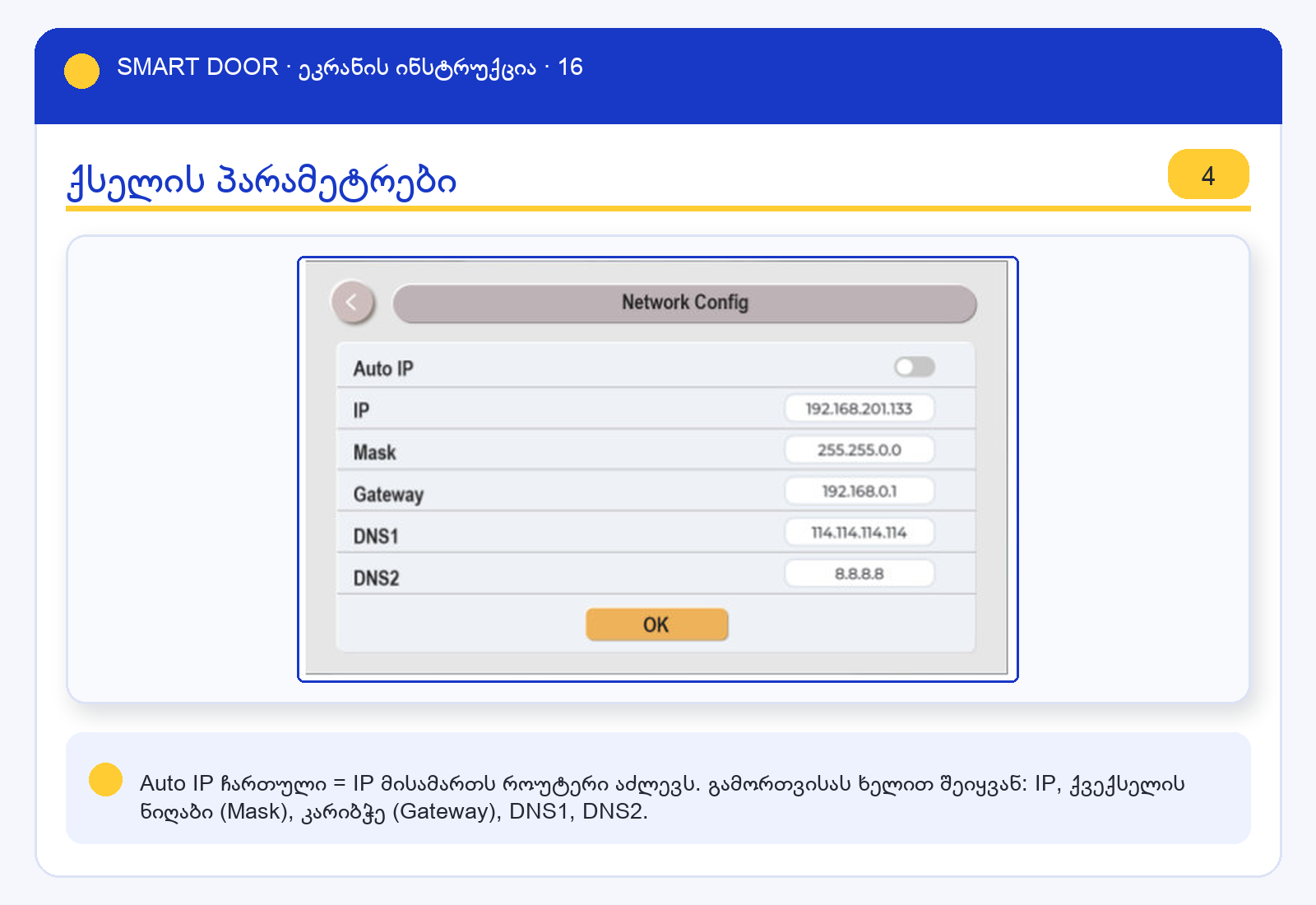

ui_netconfig — Smart Door ეკრანის ინსტრუქცია — **Auto IP** ჩართული = IP მისამართს როუტერი აძლევს. გამორთვისას ხელით შეიყვან: IP, ქვექსელის ნიღაბი (Mask), კარიბჭე (Gateway), DNS1, DNS2.

რჩევა მრავალმონიტორიანი სისტემისთვის თუ 2+ მონიტორი გაქვს, ჯობია Auto IP გამორთო და თითოეულს ფიქსირებული IP მისცე (მაგ. 192.168.1.201, .202, .203) — ასე კავშირი აღარ იკარგება როუტერის გადატვირთვის შემდეგ.

16.3 Platform Binding — ცენტრთან მიბმა

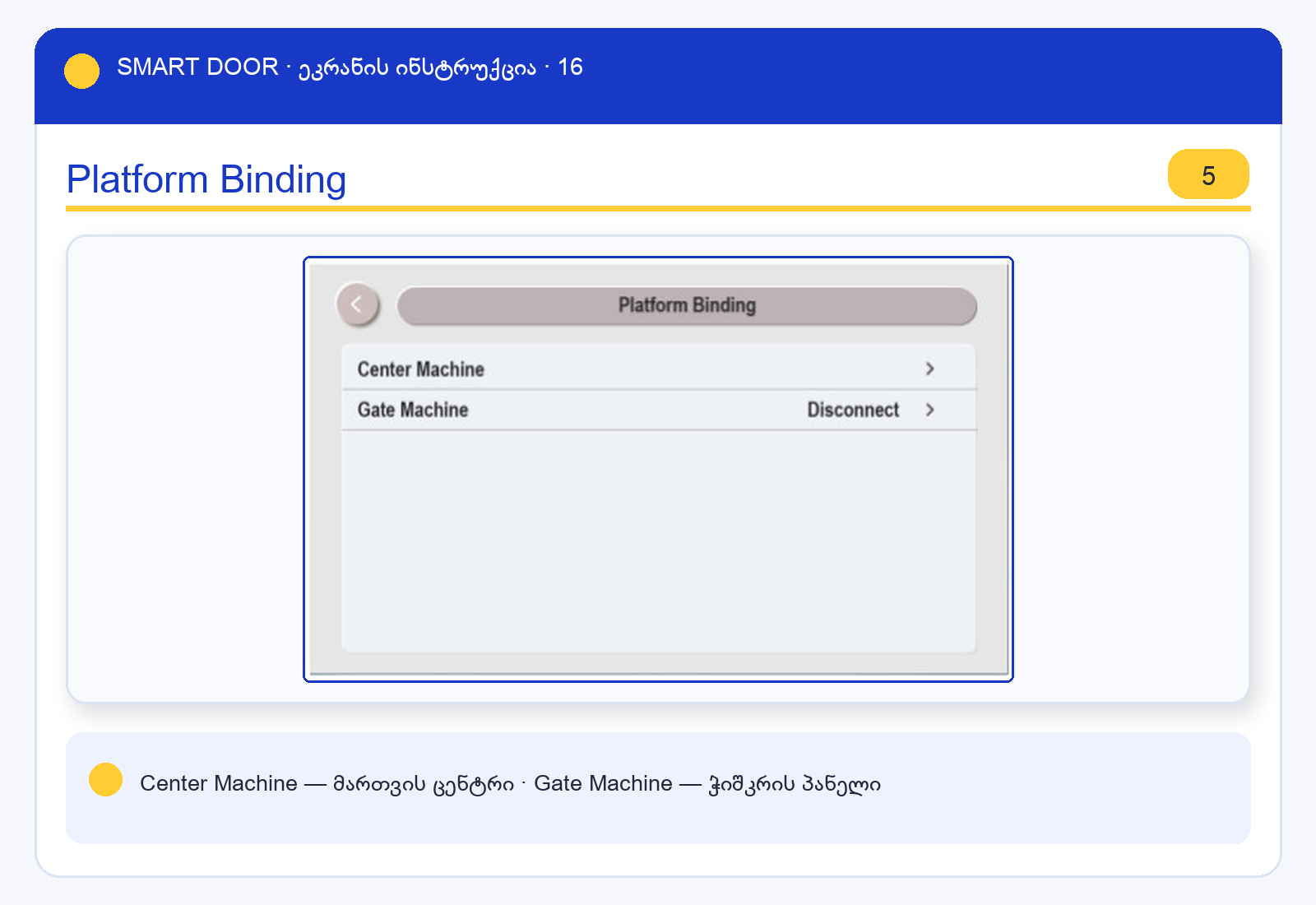

ui_platform1 — Smart Door ეკრანის ინსტრუქცია — **Center Machine** — მართვის ცენტრი · **Gate Machine** — ჭიშკრის პანელი

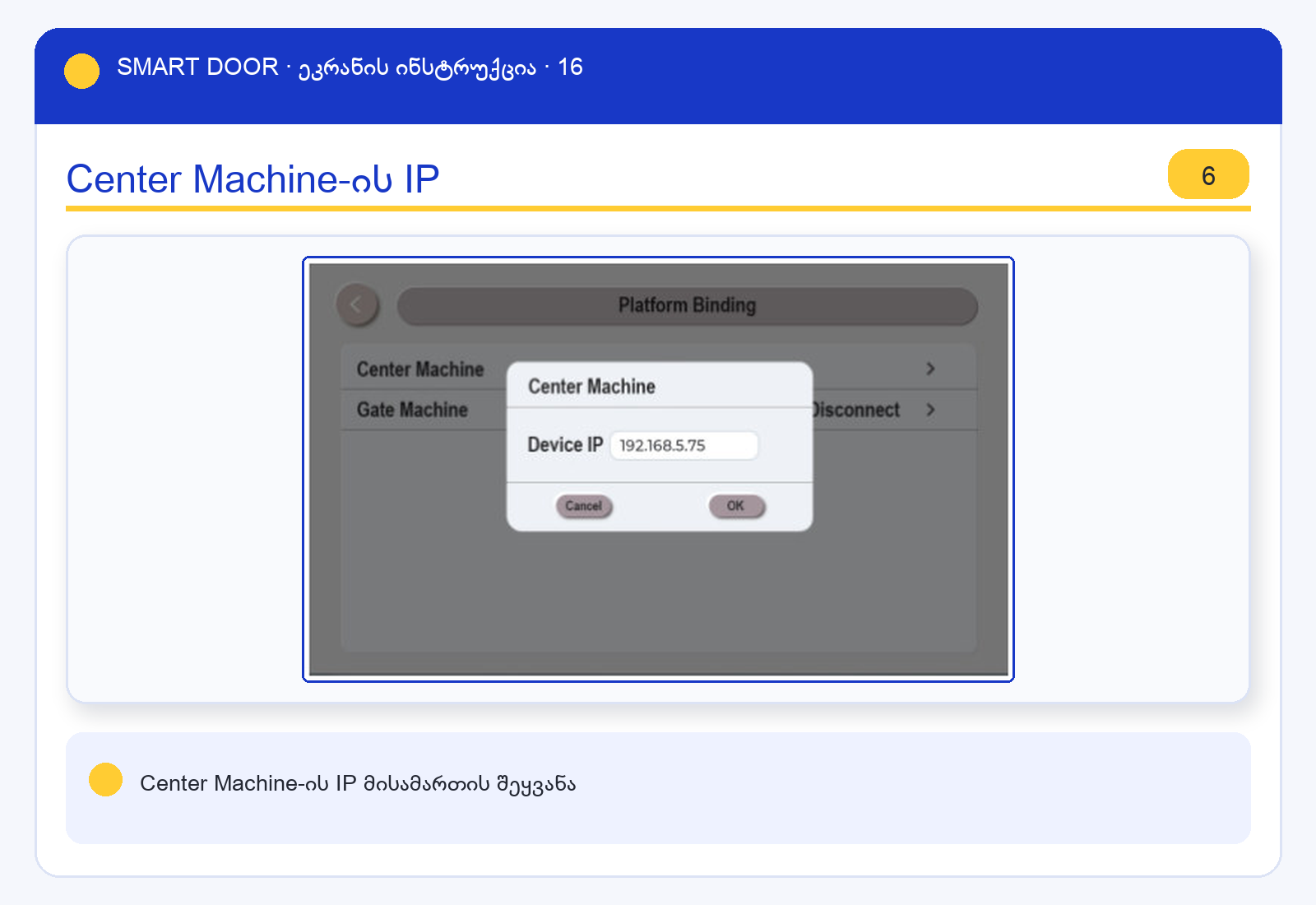

ui_platform2 — Smart Door ეკრანის ინსტრუქცია — Center Machine-ის IP მისამართის შეყვანა

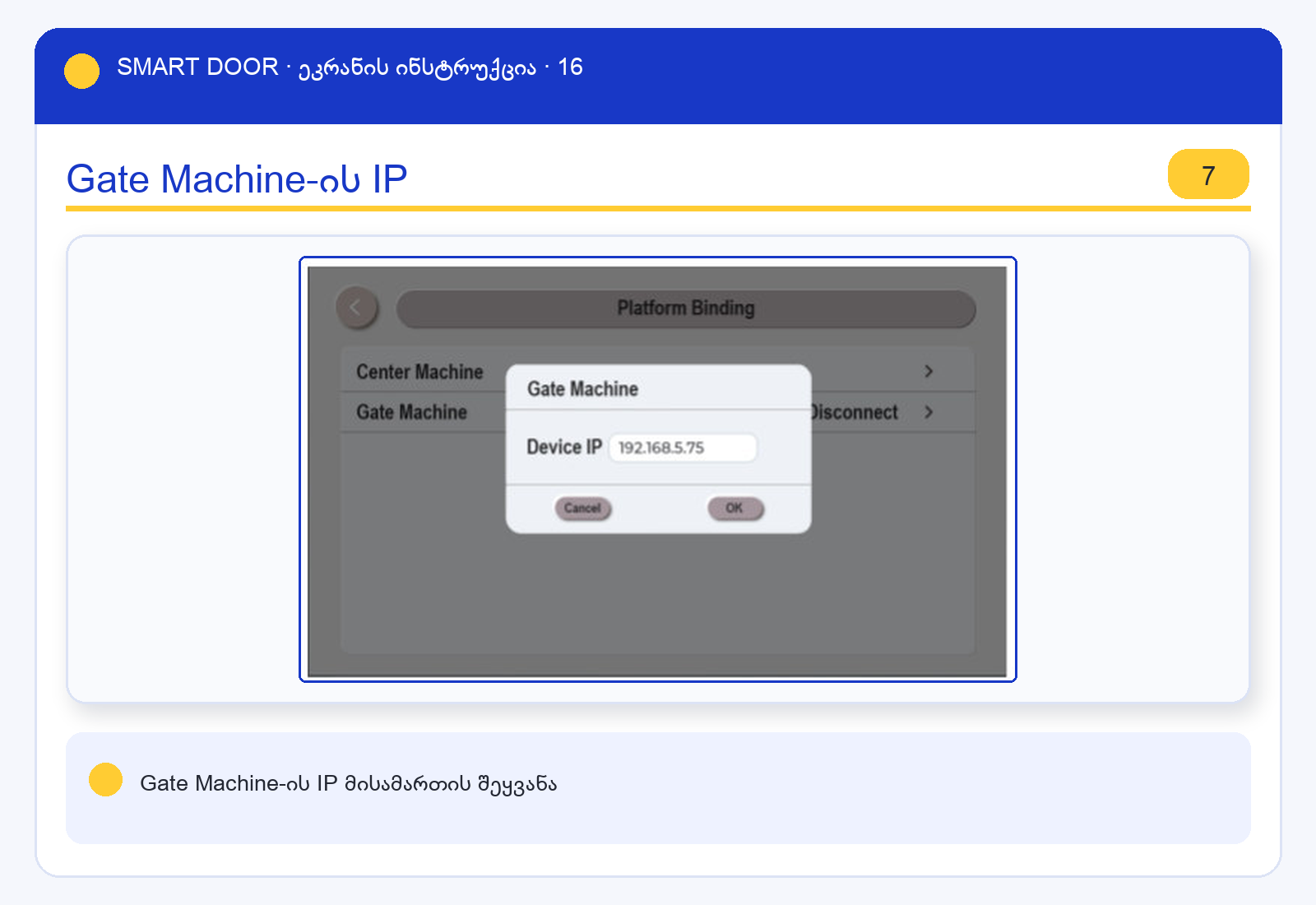

ui_platform3 — Smart Door ეკრანის ინსტრუქცია — Gate Machine-ის IP მისამართის შეყვანა

კერძო სახლისთვის ეს არ გჭირდება. ეს ფუნქცია მრავალბინიან კომპლექსებშია, სადაც დაცვის საკონტროლო პუნქტია.

16.4 Factory Reset — ქარხნულზე დაბრუნება

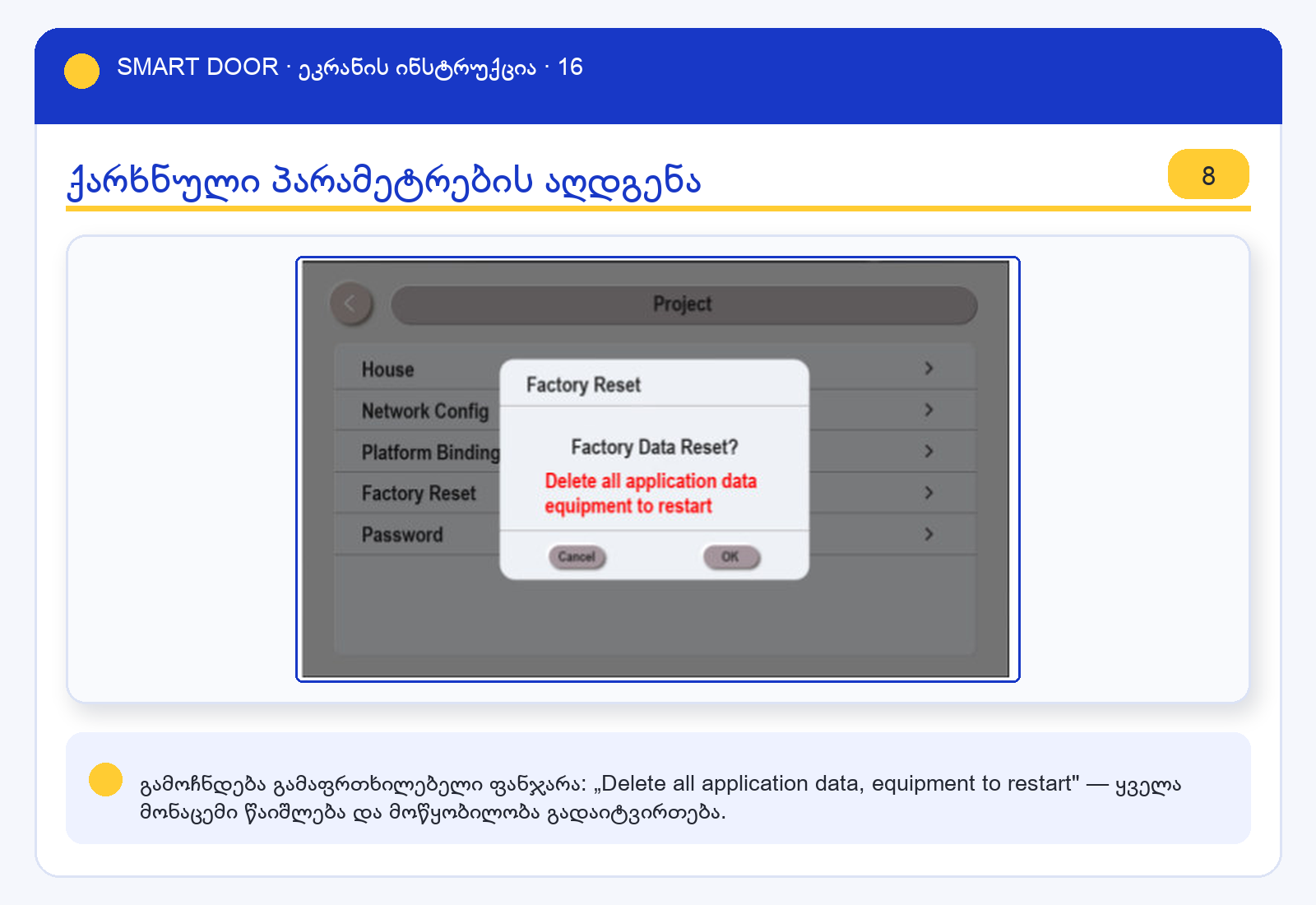

ui_reset — Smart Door ეკრანის ინსტრუქცია — გამოჩნდება გამაფრთხილებელი ფანჯარა: „Delete all application data, equipment to restart" — ყველა მონაცემი წაიშლება და მოწყობილობა გადაიტვირთება.

16.5 Password — პაროლის შეცვლა

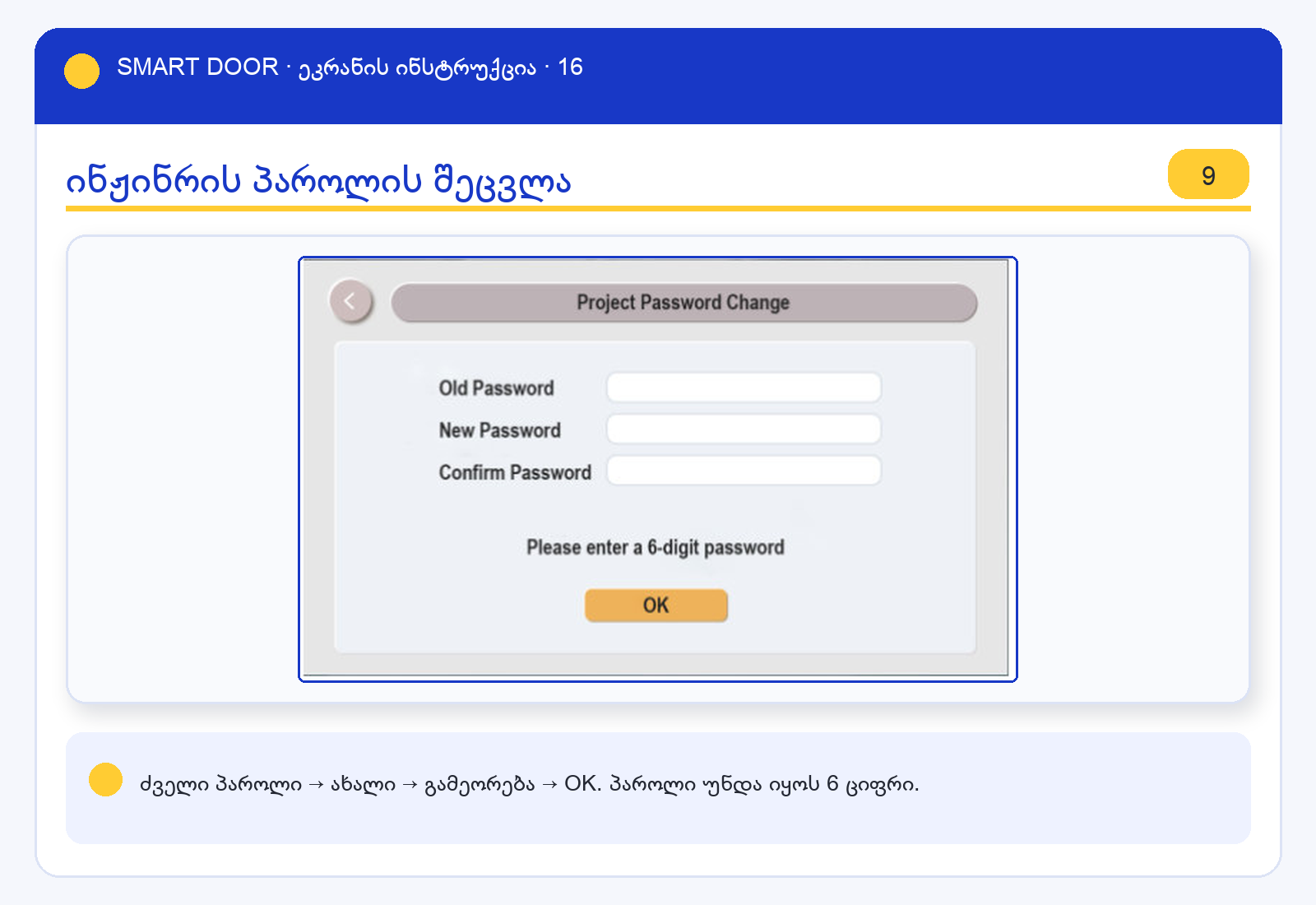

ui_pwd — Smart Door ეკრანის ინსტრუქცია — ძველი პაროლი → ახალი → გამეორება → OK. პაროლი უნდა იყოს **6 ციფრი**.

17 ტელეფონთან დაკავშირება — Tuya აპლიკაცია

ერთი Wi-Fi. ტელეფონი და მონიტორი ერთსა და იმავე Wi-Fi ქსელში უნდა იყოს.
ჩამოტვირთე აპლიკაცია — Tuya Smart ან Smart Life (Google Play / App Store). დარეგისტრირდი ან შედი ანგარიშზე.

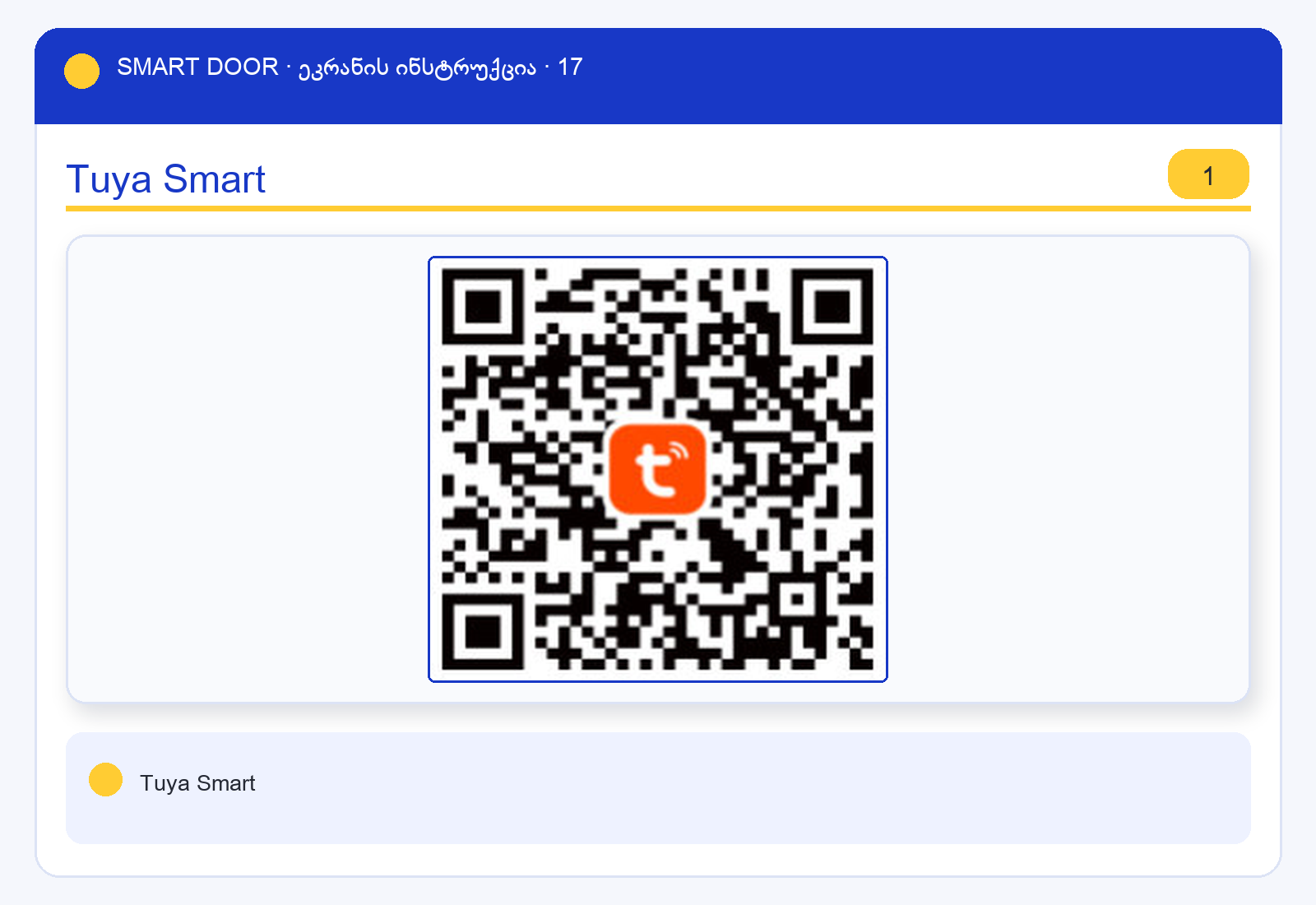

Tuya Smart

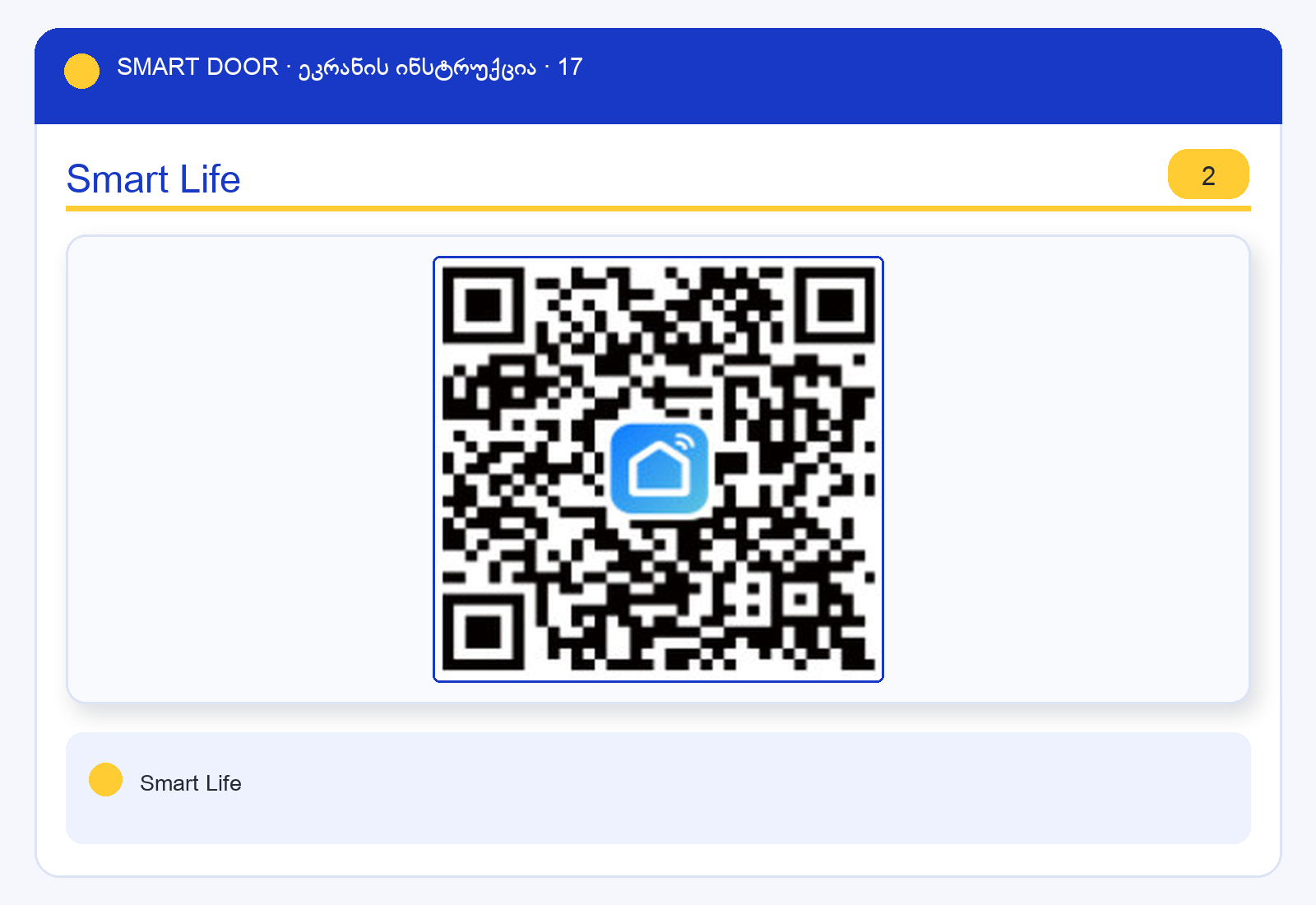

Smart Life
დაამატე მოწყობილობა. აპლიკაციაში დააჭირე + → Add Device. აპლიკაცია მოძებნის მოწყობილობას („Smart Doorbell").

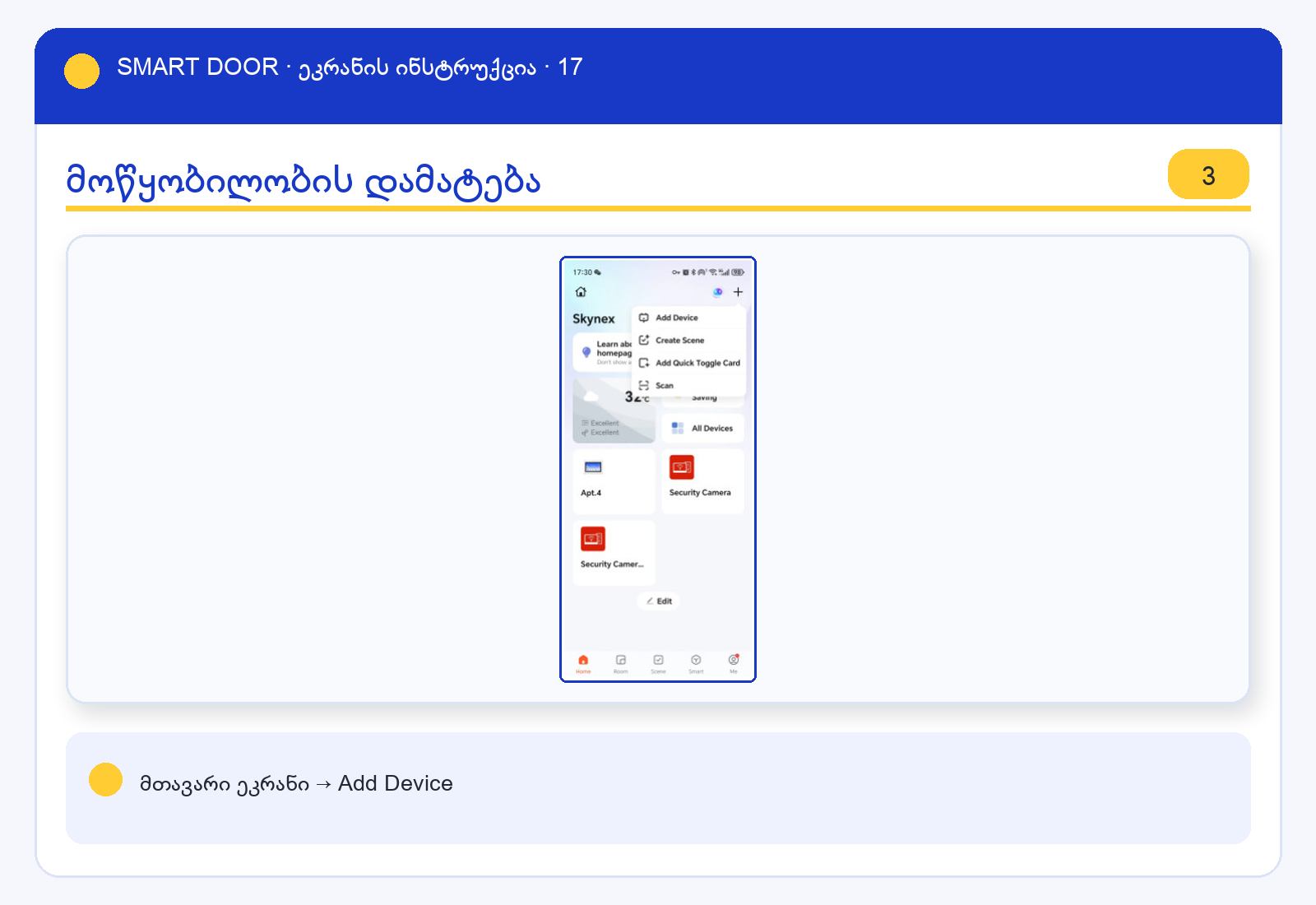

მთავარი ეკრანი → Add Device

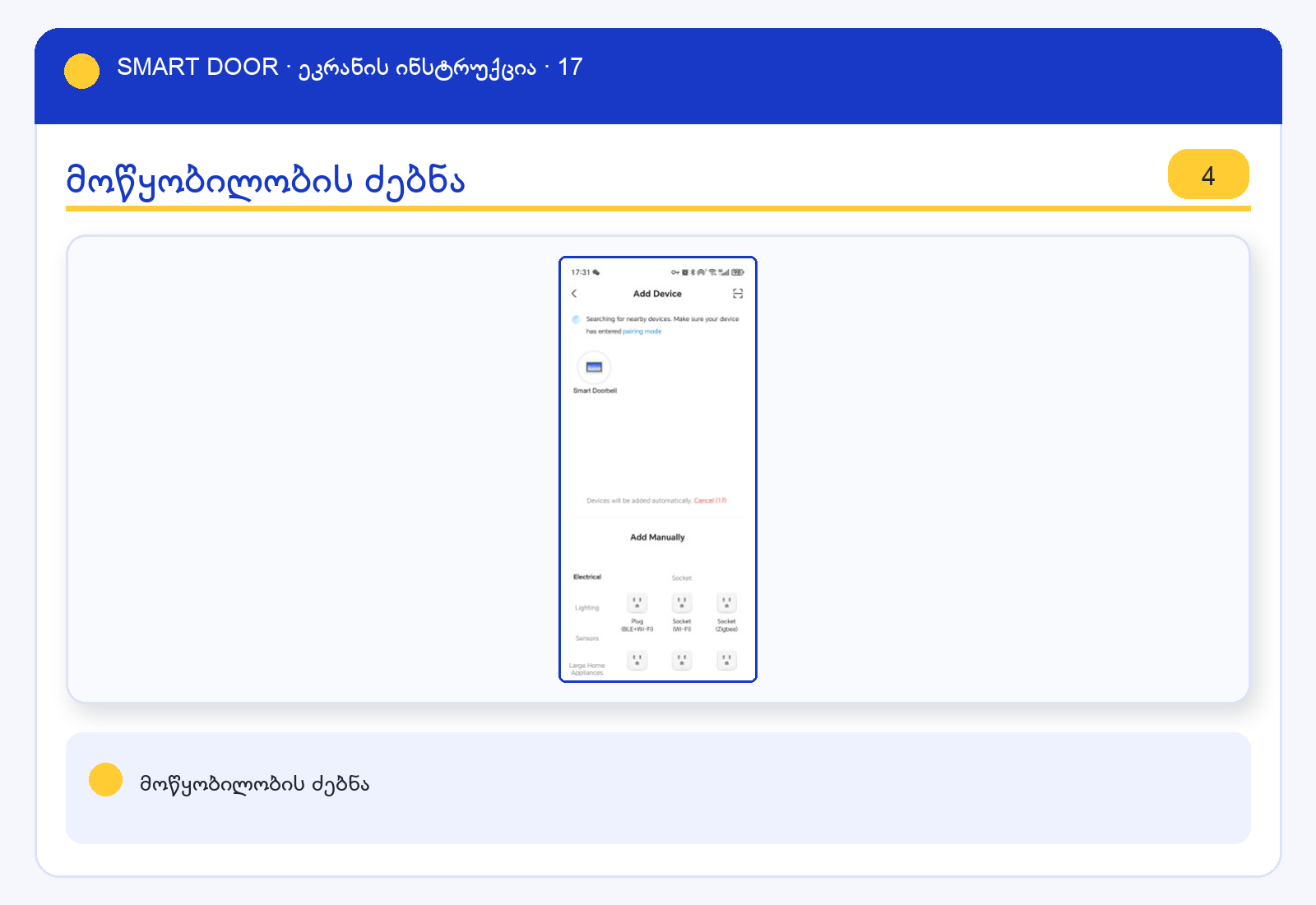

მოწყობილობის ძებნა
შეიყვანე Wi-Fi პაროლი. აირჩიე ქსელი და ჩაწერე პაროლი — მოწყობილობა მიებმება ანგარიშს.

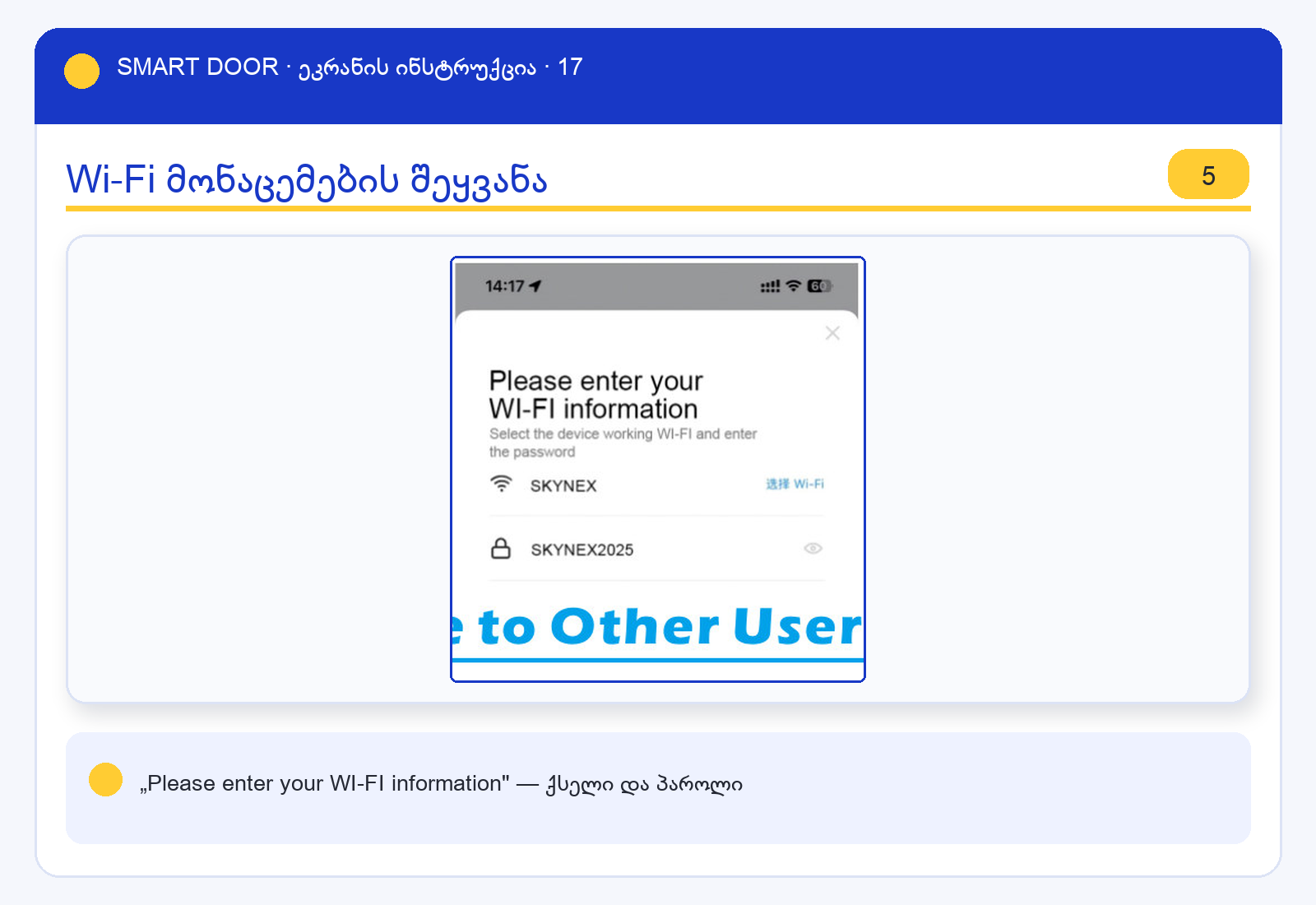

„Please enter your WI-FI information" — ქსელი და პაროლი

⚠ 2.4 GHz Tuya-ს მოწყობილობები ჩვეულებრივ მხოლოდ 2.4 GHz Wi-Fi-ს უჭერენ მხარს. თუ როუტერს 5 GHz-იც აქვს, დაკავშირებისას ტელეფონი 2.4 GHz ქსელზე გადაიყვანე.

თუ ვერ უკავშირდება მონიტორზე გადადი Settings → Tuya WiFi → Reset, გადატვირთე როუტერი და თავიდან სცადე.

18 ოჯახის წევრებთან გაზიარება

ხერხი 1 — ერთი ანგარიში

შედი შენივე Tuya ანგარიშზე სხვების ტელეფონებზე. ერთ ანგარიშზე ერთდროულად 200-მდე ტელეფონი შეიძლება იყოს შესული.

უფრო მარტივია, მაგრამ ყველას შენი პაროლი ეცოდინება.

ხერხი 2 — წევრების დამატება

დაამატე მათი ანგარიშები შენი აპლიკაციიდან — 20-მდე წევრი. თითოეულს თავისი პაროლი აქვს.

უფრო უსაფრთხოა. რეკომენდებული.

ხერხი 2 — ნაბიჯები

აპლიკაციაში: Me → Home Management

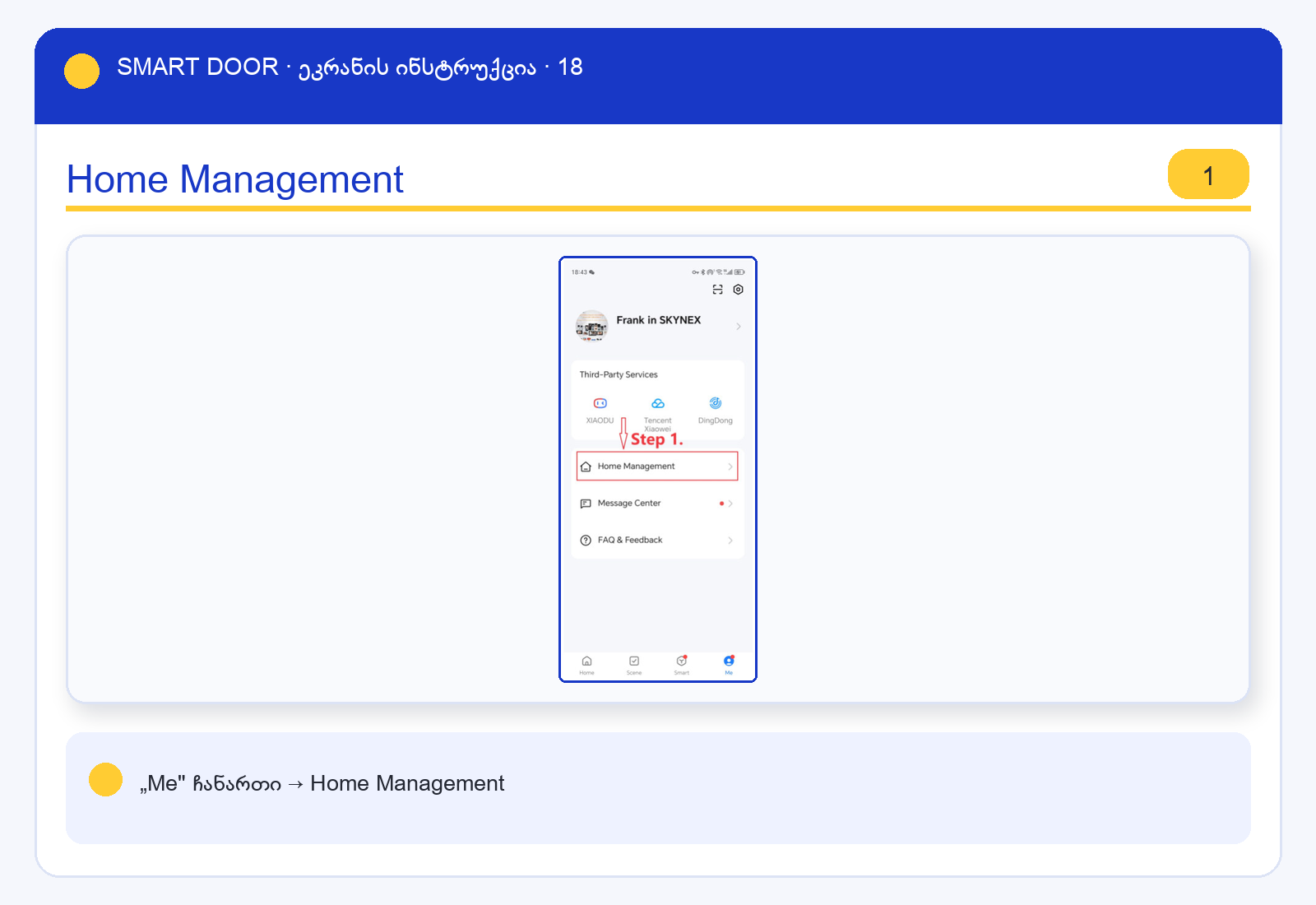

„Me" ჩანართი → Home Management

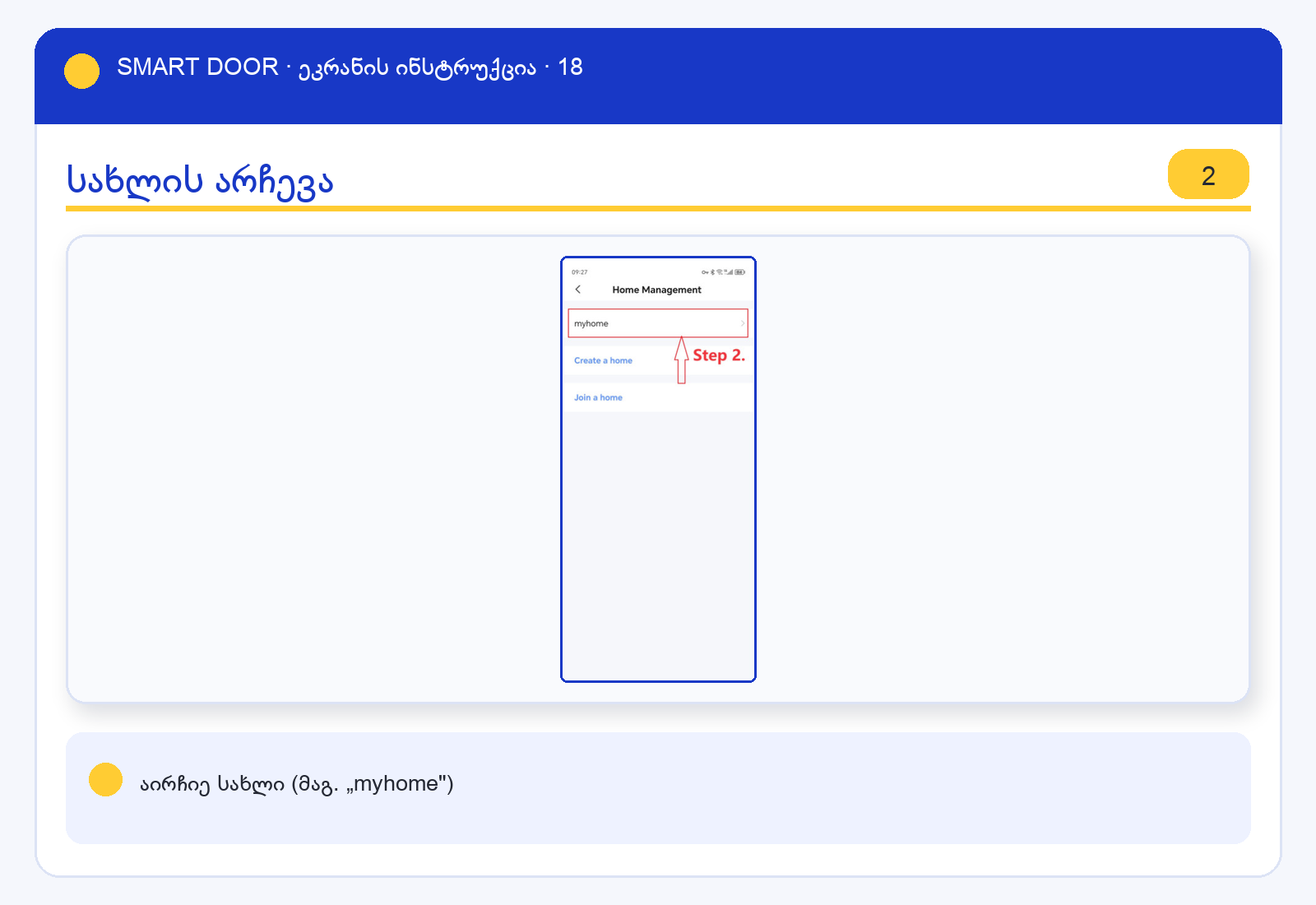

აირჩიე სახლი (მაგ. „myhome")
თუ პირველად იყენებ Tuya-ს, ჯერ შეავსე სახლის ინფორმაცია (Complete Home Information) — დაარქვი სახელი, მაგ. „My Home".
Home Settings → Add Member — შეიყვანე წევრის ელფოსტა ან ტელეფონი.

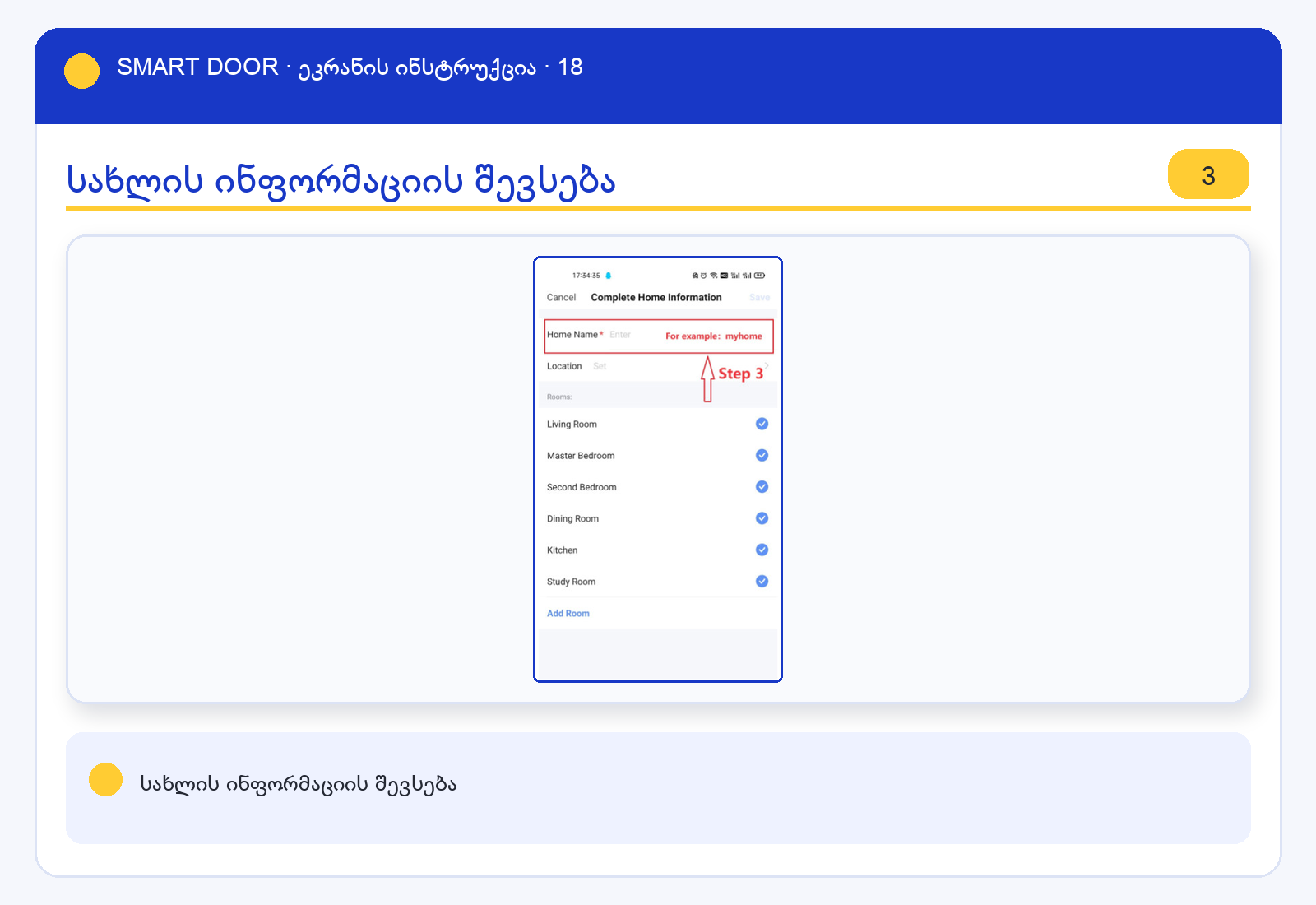

სახლის ინფორმაციის შევსება

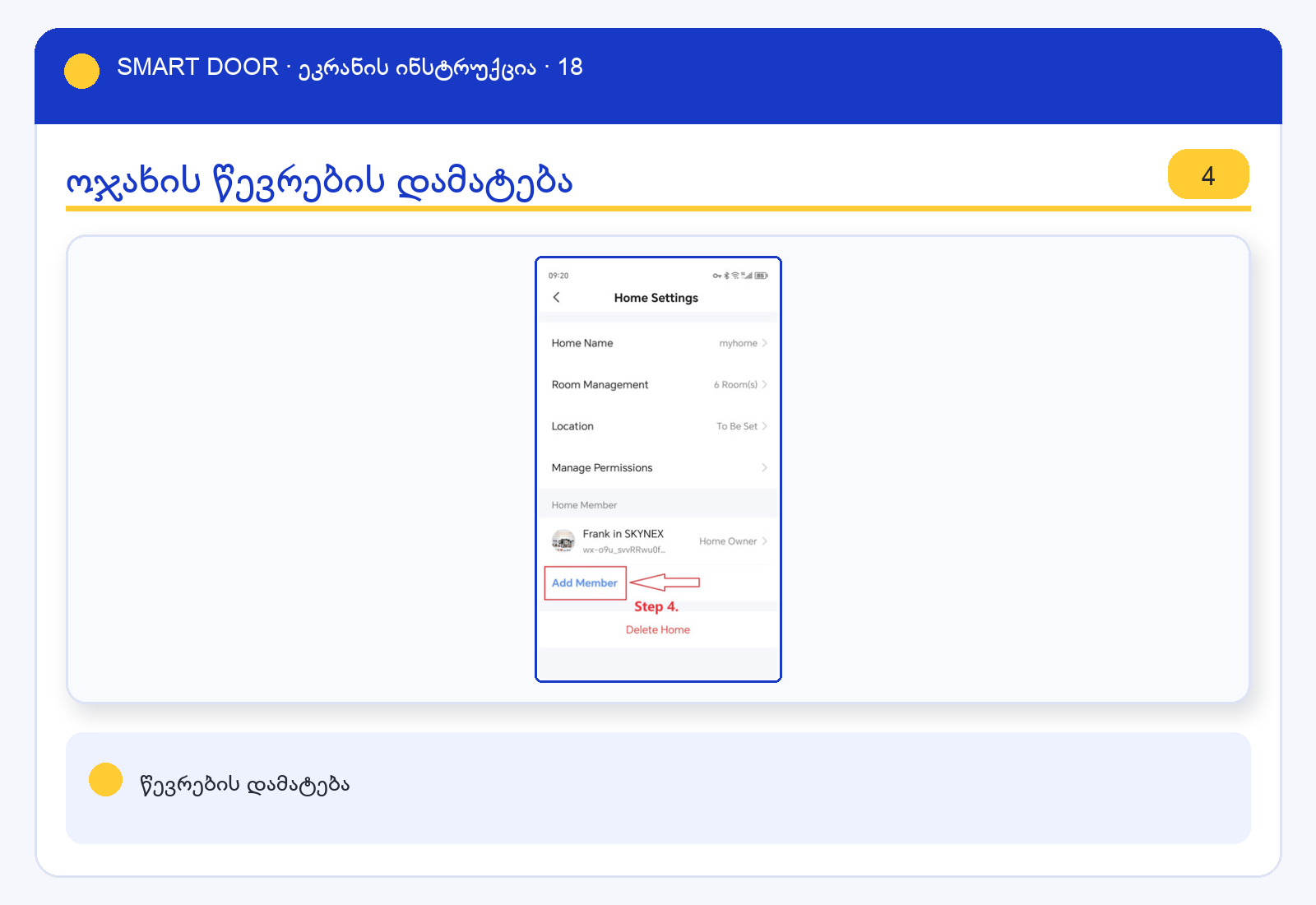

წევრების დამატება

19 პრობლემები და გამოსავალი

#	პრობლემა	მიზეზი	გამოსავალი
1	გარე პანელი ვერ იძახებს შიდა მონიტორს	ცუდი ხარისხის კაბელი · კაბელი სადმე გაწყვეტილია	გამოიყენე კარგი CAT5/CAT6 კაბელი · შეამოწმე კაბელი ტესტერით და კონექტორების ჩამაგრება
2	საკეტი არ იღება	საკეტი გაფუჭებულია · სადენები არასწორადაა შეერთებული	შეამოწმე თავად საკეტი (პირდაპირ 12V მიაწოდე) · გადაამოწმე სქემა მე-9 განყოფილებაში — განსაკუთრებით NO/COM → Push1/GND
3	მონიტორი Tuya აპლიკაციას ვერ უკავშირდება	ინტერნეტი არასტაბილურია	გადატვირთე Wi-Fi როუტერი და თავიდან დაუკავშირდი · სცადე მაშინ, როცა ინტერნეტი სტაბილურია

დამატებით — რაც პრაქტიკაში ხდება

სიმპტომი	ჯერ ეს შეამოწმე
მონიტორი საერთოდ არ ირთვება	ადაპტერი DC 12–24V-ია? პოლარობა (+/−) სწორია? კონტაქტი მჭიდროა?
ვიდეო ჩანს, ხმა არა	ხმის დონე: `Settings → Sound → Call volume` · ჩუმი რეჟიმი (Mute) ხომ არ არის ჩართული
ორი მონიტორი ერთმანეთს ვერ იძახებს	Device ID ხომ არ ემთხვევა? თითოეულს უნიკალური უნდა ჰქონდეს (1,2,3,4)
საკეტი წკაპუნებს, მაგრამ კარი არ იღება	საკეტი მექანიკურად ხომ არ არის მოჭერილი? კვების ბლოკის ამპერაჟი საკმარისია (5A)?
კარი ძალიან სწრაფად იკეტება	გაზარდე `Settings → Door lock → Unlock time` და/ან Adjust Unlock Time რეგულატორი კვების ბლოკზე
ღამით სახე არ ჩანს	LED-ები მუშაობს? პანელი პირდაპირ ნათურის ქვეშ ხომ არ არის (ავტოექსპოზიცია იბნევა)
ჩანაწერები არ ინახება	SD ბარათი ჩადგმულია? დაფორმატებულია? `Settings → System → Formatting SD`
ბარათი არ მუშაობს	შენი პანელი ტიპი A ხომ არ არის — მას ბარათის წამკითხველი არ აქვს

პატიოსანი შენიშვნა ორიგინალი ინსტრუქცია საკმაოდ მოკლეა და ზოგ საკითხს არ ფარავს — მაგალითად, როგორ ენიჭება პანელს IP მისამართი, ან რა კეთდება, თუ PoE სვიჩი მართვადია. ასეთ შემთხვევებში მიმწოდებლის ტექნიკურ მხარდაჭერას მიმართე; ინსტრუქციაშივე წერია, რომ დეტალურ სქემებსა და ვიდეოს ისინი გაწვდიან.

20 ტექნიკური მონაცემები

გარე პანელები

	ტიპი A	ტიპი B	ტიპი C
კამერა	1080P ავტოექსპოზიციით	1080P ავტოექსპოზიციით	1080P ავტოექსპოზიციით
ხედვის კუთხე	115°	115°	115°
ღამის ხედვა	LED	LED	LED
ტემპერატურა	−40°C … +70°C	−40°C … +70°C	−40°C … +70°C
კორპუსი	ABS + აკრილის ლინზა	ABS + თუთიის შენადნობი	ალუმინი + თუთიის შენადნობი
ზომა (მმ)	50 × 26 × 132	62 × 37 × 160	90 × 23 × 163
ბარათი (IC/NFC)	—	✔	✔
ფერი	რკინისფერი კორპუსი + შავი პანელი

შიდა მონიტორები

	7" (ვარიანტი 1)	7" (ვარიანტი 2)	10.1"
ეკრანი	IPS LCD 1024×600, სენსორული	IPS LCD 1024×600, სენსორული	IPS LCD 1280×800, სენსორული
სისტემა	Linux	Linux	Linux
ქსელი	TCP/IP	TCP/IP	TCP/IP
SD ბარათი	მაქს. 128GB micro SD	მაქს. 128GB micro SD	მაქს. 128GB micro SD
კვება	DC 12–24V	DC 12–24V	DC 12–24V
დენი	≤500mA	≤500mA	≤500mA
ზომა (მმ)	218 × 20 × 123	190 × 20 × 122 184 × 20 × 128	245 × 25 × 163
კორპუსი	ABS + PET	ABS	ABS + სარკისებრი მინა

სისტემის ლიმიტები

მაქსიმუმ 2 გარე პანელი
მაქსიმუმ 4 შიდა მონიტორი
2-ზე მეტი მოწყობილობა → PoE სვიჩი (ან ორპორტიანი მონიტორები)
ბარათები: 30-მდე
Tuya: 200 ტელეფონი ერთ ანგარიშზე / 20 ოჯახის წევრი
კაბელი: CAT5 / CAT6

21 გარანტია

✔ რას ფარავს (1 წელი შეძენიდან)

საწარმოო დეფექტები
ნორმალურ გამოყენებაში მწყობრიდან გამოსვლა
დეფექტური ნაწილების შეკეთება ან შეცვლა

✕ რას არ ფარავს

არასწორი გამოყენება ან არასწორი მონტაჟი
ფიზიკური დაზიანება, წყალი, ძაბვის ნახტომი
არაავტორიზებული შეკეთება ან გადაკეთება
ხარჯვადი ნაწილები: კაბელები, სამაგრები, კვების ბლოკები

⚠ სერვისისთვის დაგჭირდება შევსებული და დაბეჭდილი გარანტიის ტალონი + შესყიდვის ორიგინალი ინვოისი. ამ დოკუმენტების გარეშე გარანტიით მომსახურება არ ხდება.

შენიშვნა ინსტრუქციაზე მწარმოებელი უფლებას იტოვებს შეცვალოს მახასიათებლები წინასწარი გაფრთხილების გარეშე. თუ ეს დოკუმენტი და თავად მოწყობილობა ერთმანეთს არ ემთხვევა — ენდე მოწყობილობის ინტერფეისს და შეფუთვაზე მითითებულ ინფორმაციას.
